FR
3
32

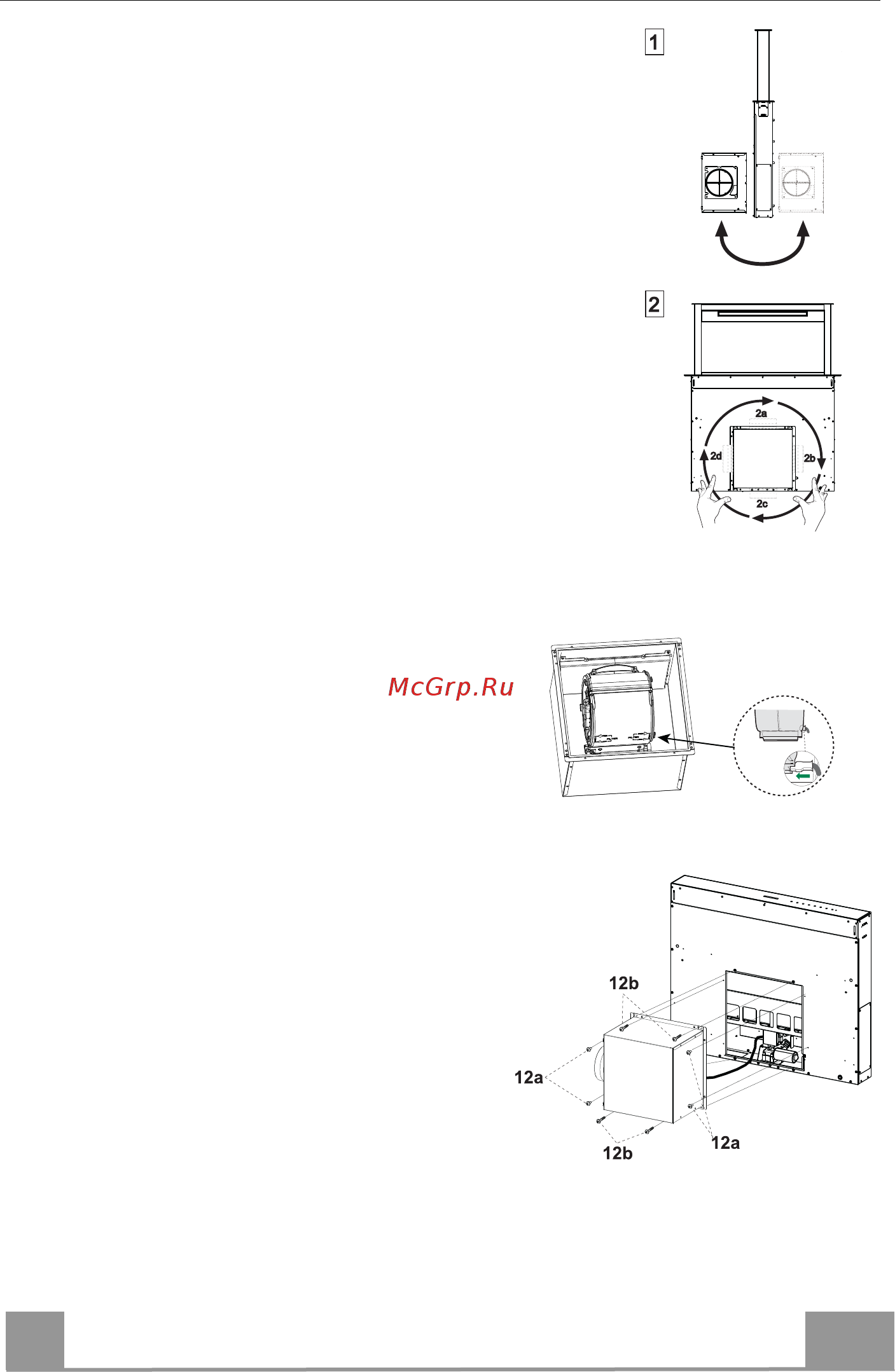

Fixation du groupe moteur
• L’installation du groupe moteur (1) en position frontale ou
postérieure doit être décidée selon la prédisposition du meu-
ble de cuisine, en vérifiant que le bouchon est correctement
positionné.
• Ensuite, selon l’endroit où a été réalisé le trou de sortie de
l’air sur le meuble, le groupe moteur pourra tourner de 90° à
la fois, afin de permettre la sortie de l’air des quatre côtés en
correspondance de celui du meuble (2).
• Relier le
connecteur venant du corps de
hotte à la connexion du groupe moteur.
• Serrer ensuite le groupe moteur au corps de
hotte avec les vis 12a et 12b fournies,
comme indiqué dans la figure.
