DE
5
51

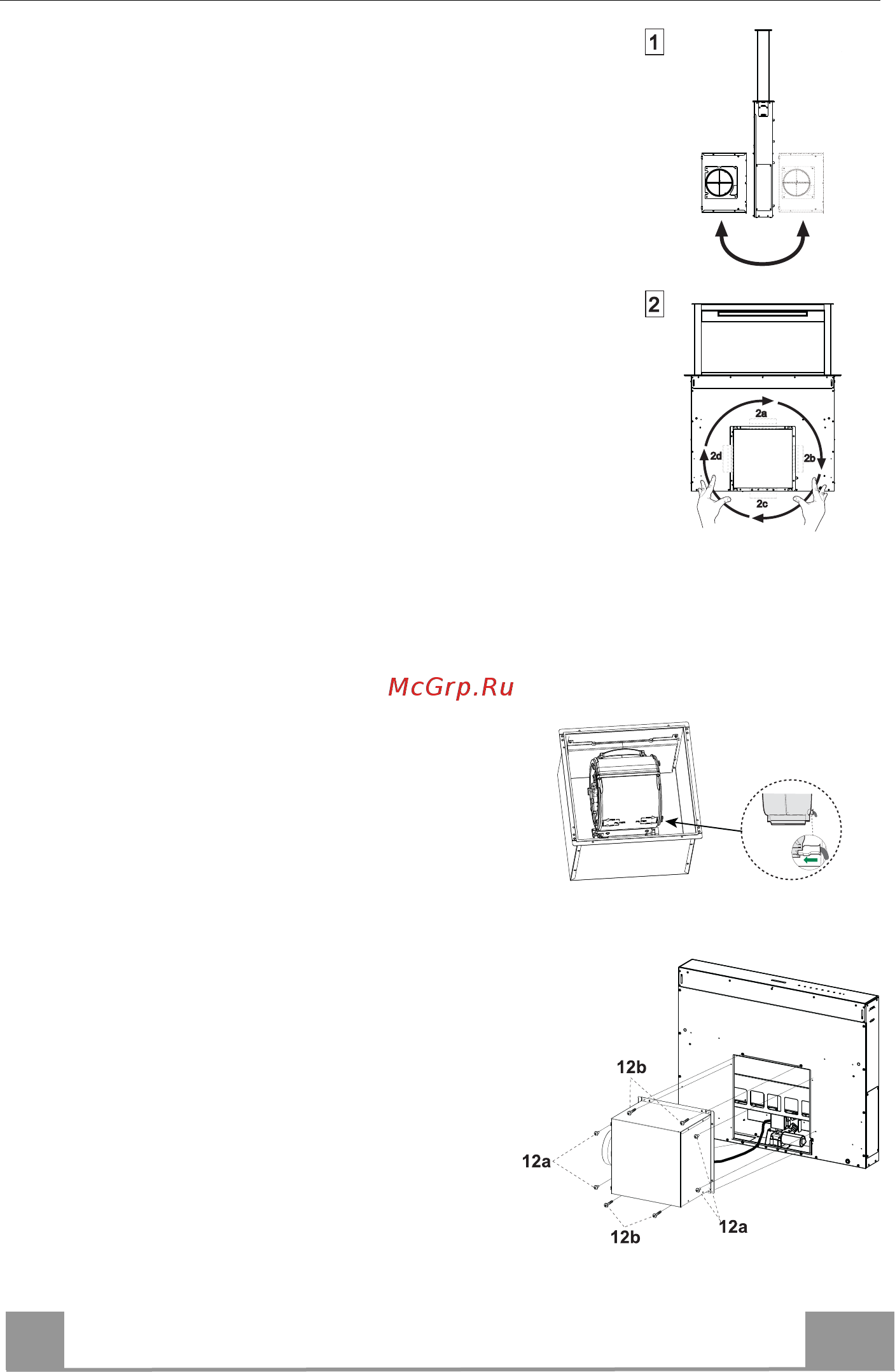

Montage der Motoreinheit
• Je nach Vorbereitung des Küchenmöbels kann die Motoreinheit (1)
an der Front- oder der Rückseite montiert werden, wobei die korrekte
Position des Deckels zu kontrollieren ist.
• Danach kann die Motoreinheit entsprechend der Position der Ab-
luftöffnung am Möbel um jeweils 90° gedreht werden, so dass der
Luftauslass an allen 4 Seiten auf Höhe der Öffnung am Möbel (2)
ermöglicht wird.
• Den aus dem Haubenkörper austretenden Verbinder mit
dem Anschluss der Motoreinheit verbinden.
• Danach die Motoreinheit mit den mitge-
lieferten Schrauben 12a und 12b wie ab-
gebildet am Haubenkörper anschrauben.
