EN
1
19

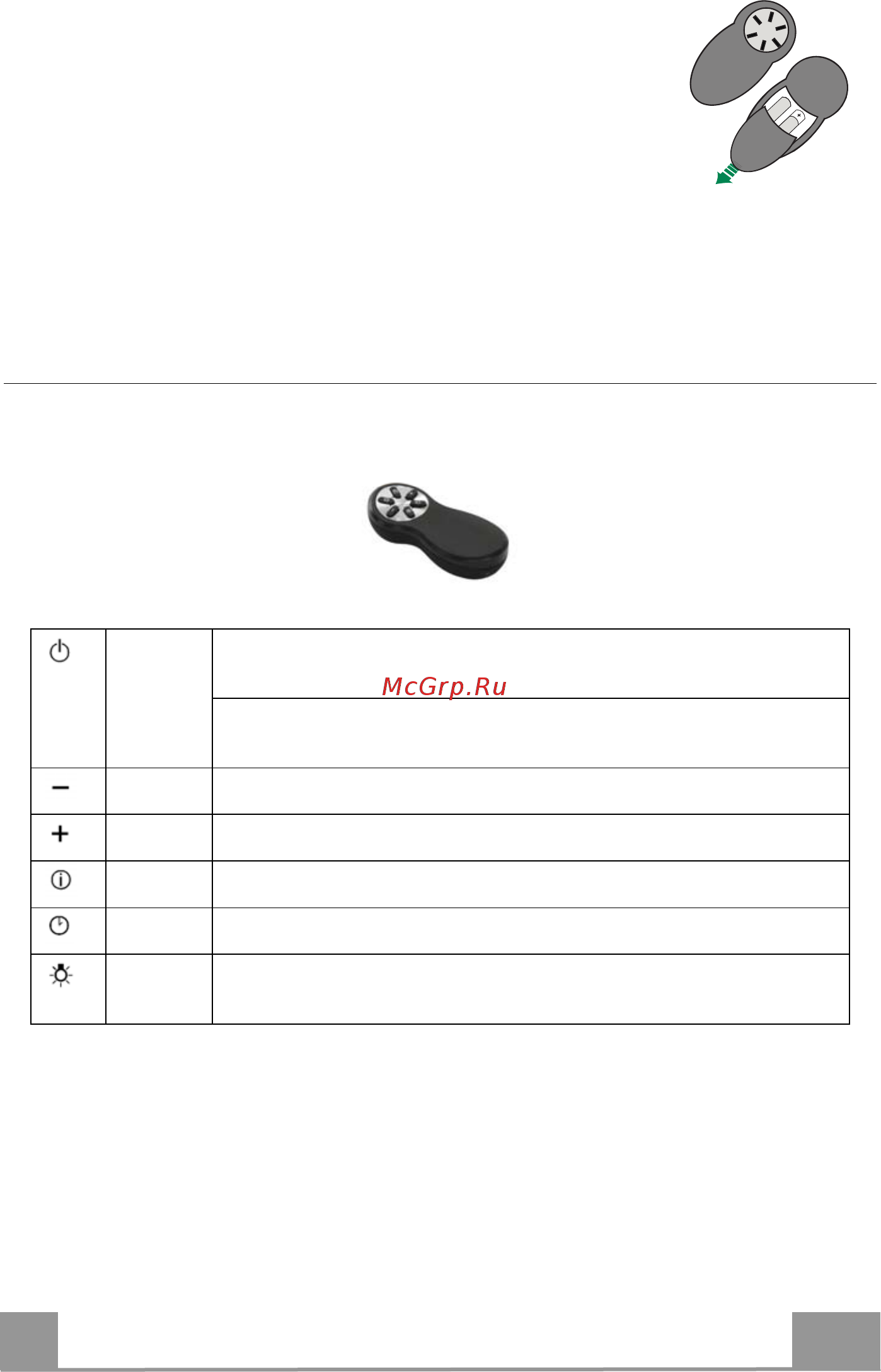

REMOTE CONTROL (OPTIONAL)
The appliance can be controlled using a remote control powered by
a 1.5 V carbon-zinc alkaline batteries of the standard LR03-AAA
type (not included).
• Do not place the remote control near to heat sources.
• Used batteries must be disposed of in the proper manner.
Remote control panel
Warning..: The remote control receiver is deactivated when first supplied. To activate it, see the para-
graph Use Function of Button G.
Motor
Door Closed:
Opens the door, turns the motor on at speed one and turns the lights on at
maximum intensity.
Door
Open:
Brief pressure: Motor On / Off
Pressed for 2 Seconds: Closes the Door and Motor + Lights = Off
Only with
Door Open:
Decreases the working speed each time it is pressed.
Only with
Door Open:
Increases the working speed each time it is pressed.
Intensive
Only with Door Open:
Activates the Intensive function
Delay
Only with Door Open:
Activates the Delay function
Light
Only with Door Open:
Brief pressure: Lights On / Off
Pressed for 2 Seconds: Courtesy lights On / Off
