GR
9
93
Περιμετρική μονάδα αναρρόφησης
• Ανοίξτε την πόρτα του
απορροφητήρα (βλ. παράγραφο
Χρήση).

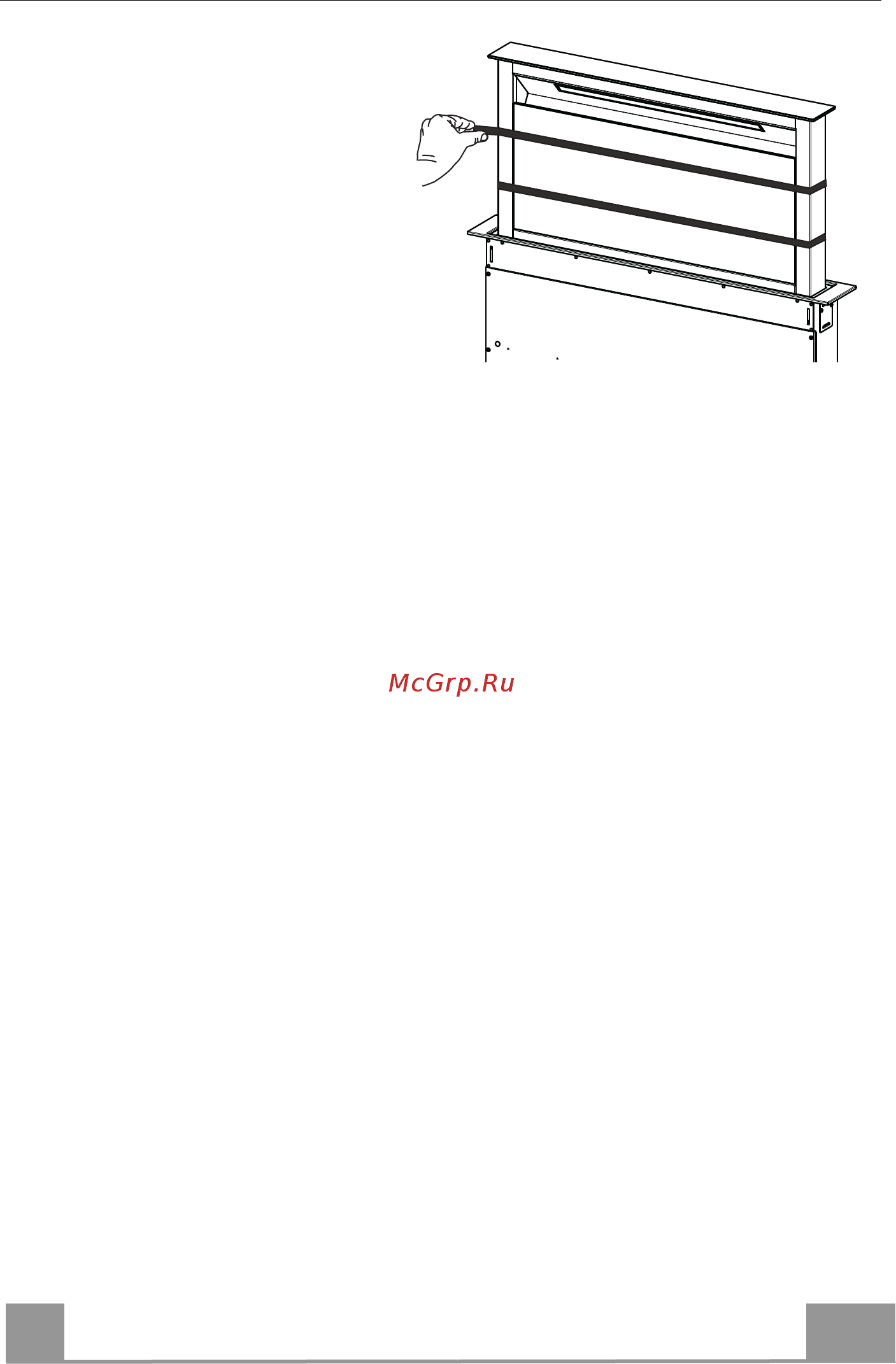

• Αφαιρέστε τις 2 αυτοκόλλητες
ταινίες που στερεώνουν τη μο-
νάδα μόνο κατά τη μεταφορά.
