EN
1
17

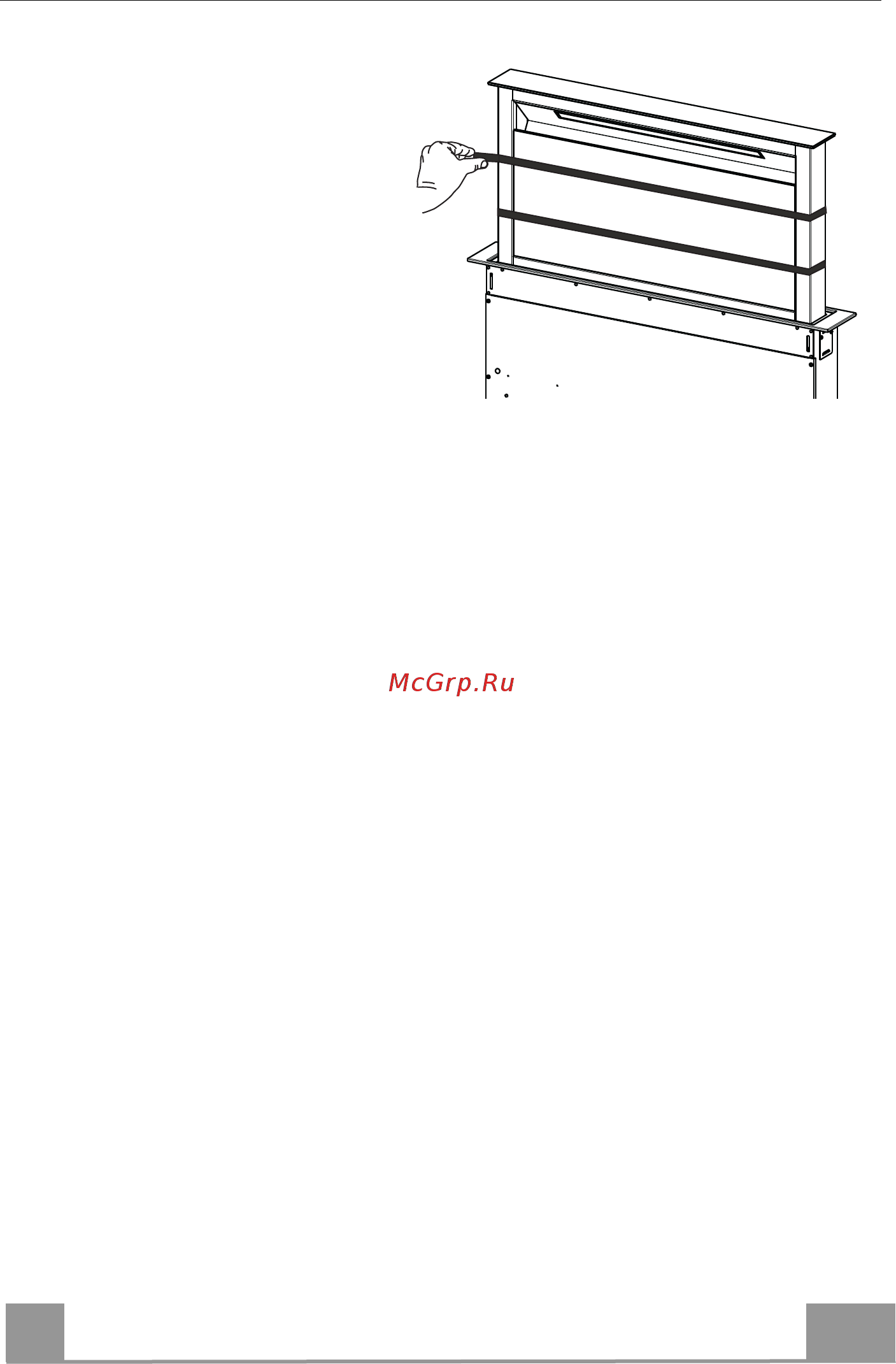

Surround Suction Panel
• Open the Hood
Door (see
USE).
• Remove the 2 strips of adhesive
tape fastening the panel during
transport.
