ES
6
68

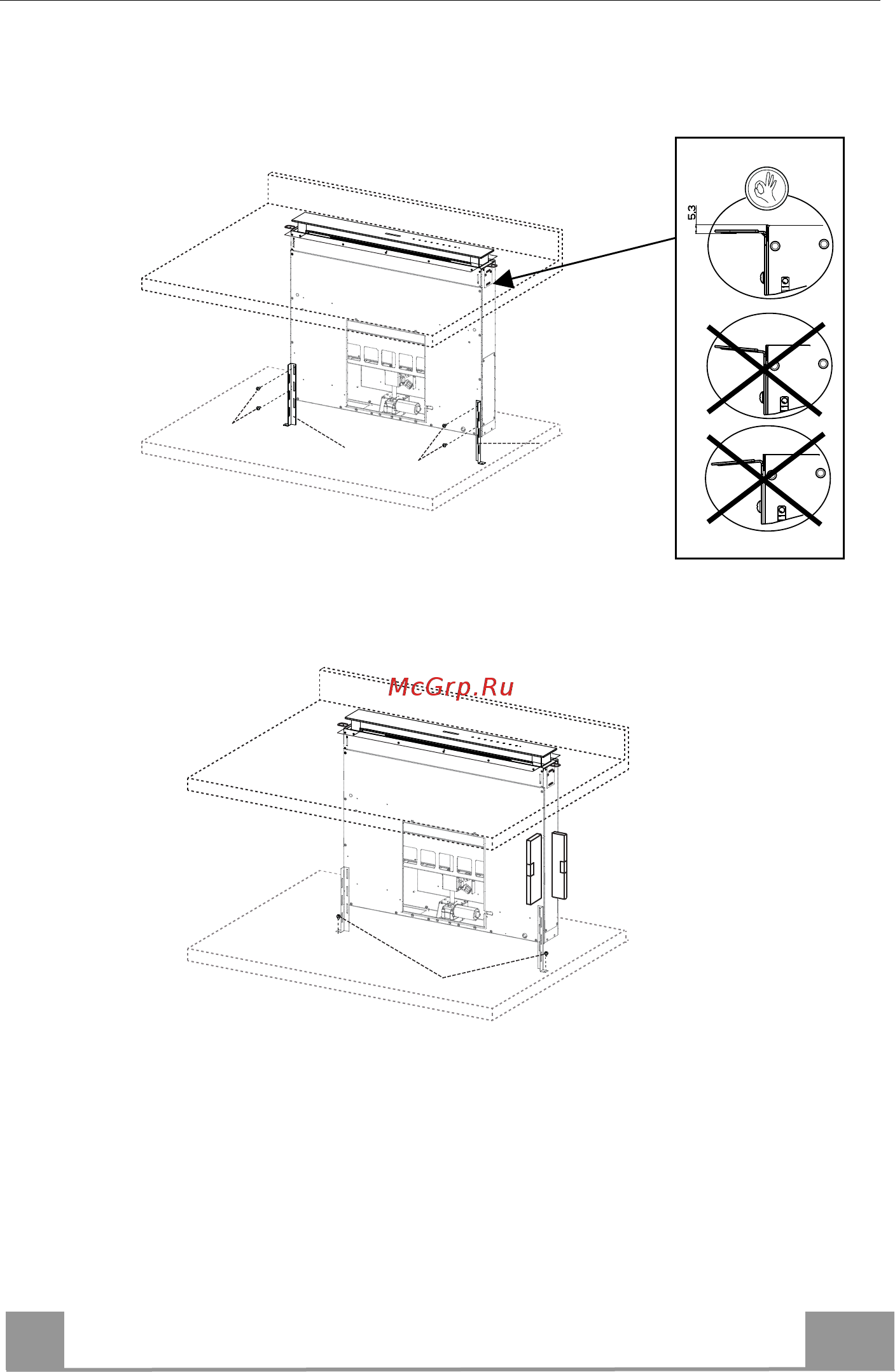

Fijación de las abrazaderas inferiores
• Fijar frontalmente las abrazaderas 7.1 al cuerpo de la campana con los tornillos 12a en dotación.
• Antes de apretar definitivamente las abrazaderas, efectuar las regulaciones que permiten a las abrazade-
ras apoyarse sobre la base inferior del plano, evitando la deformación de las abrazaderas superiores 7.2
como indica la figura.
• Con la ayuda de un nivel, novelar verticalmente el cuerpo de la campana y fijarlo con 2 tornillos 12c en
dotación al plano inferior.
• Fijar definitivamente los tornillos 12a.
12c
12a
7.1
12a
7.1
