Предостережение

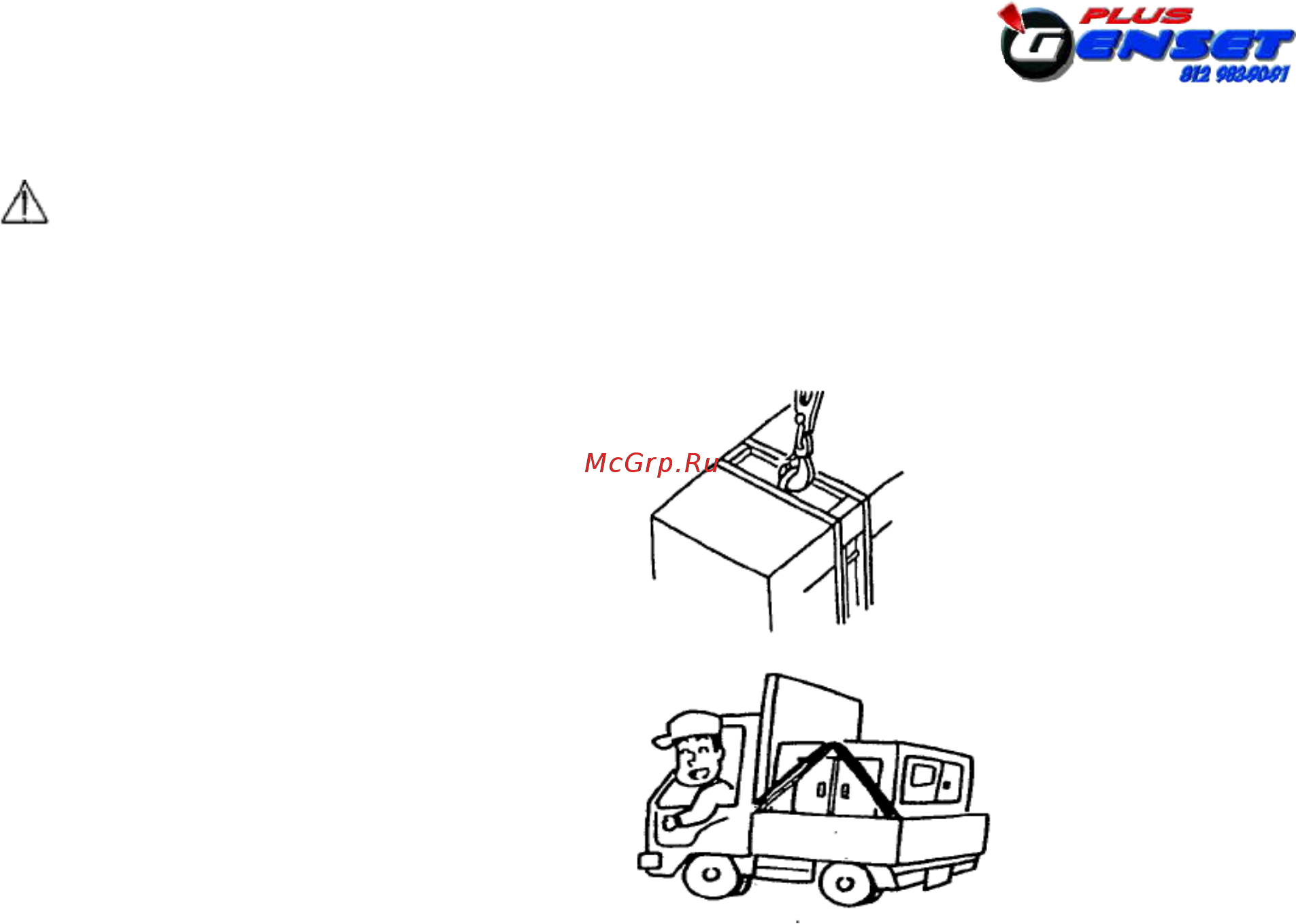

Транспортировка
Не поднимайте установку за опорный
крючок или рамку, т.к. для этого они не
являются достаточно прочными, что
может привести к падению установки.
*При подъеме установки используйте
подвесной кронштейн, расположенный в
центре крыши.
*Не стойте под установкой при ее
подъеме.
Во время эксплуатации не поднимайте и
не транспортируйте установку, т.к. это
может вызвать повреждение вентилятора
или серьезную неисправность.
*При загрузке установки на грузовик или
подобное средство транспортировки
хорошо зафиксируйте установку с обеих
сторон при помощи опорных крючков.
