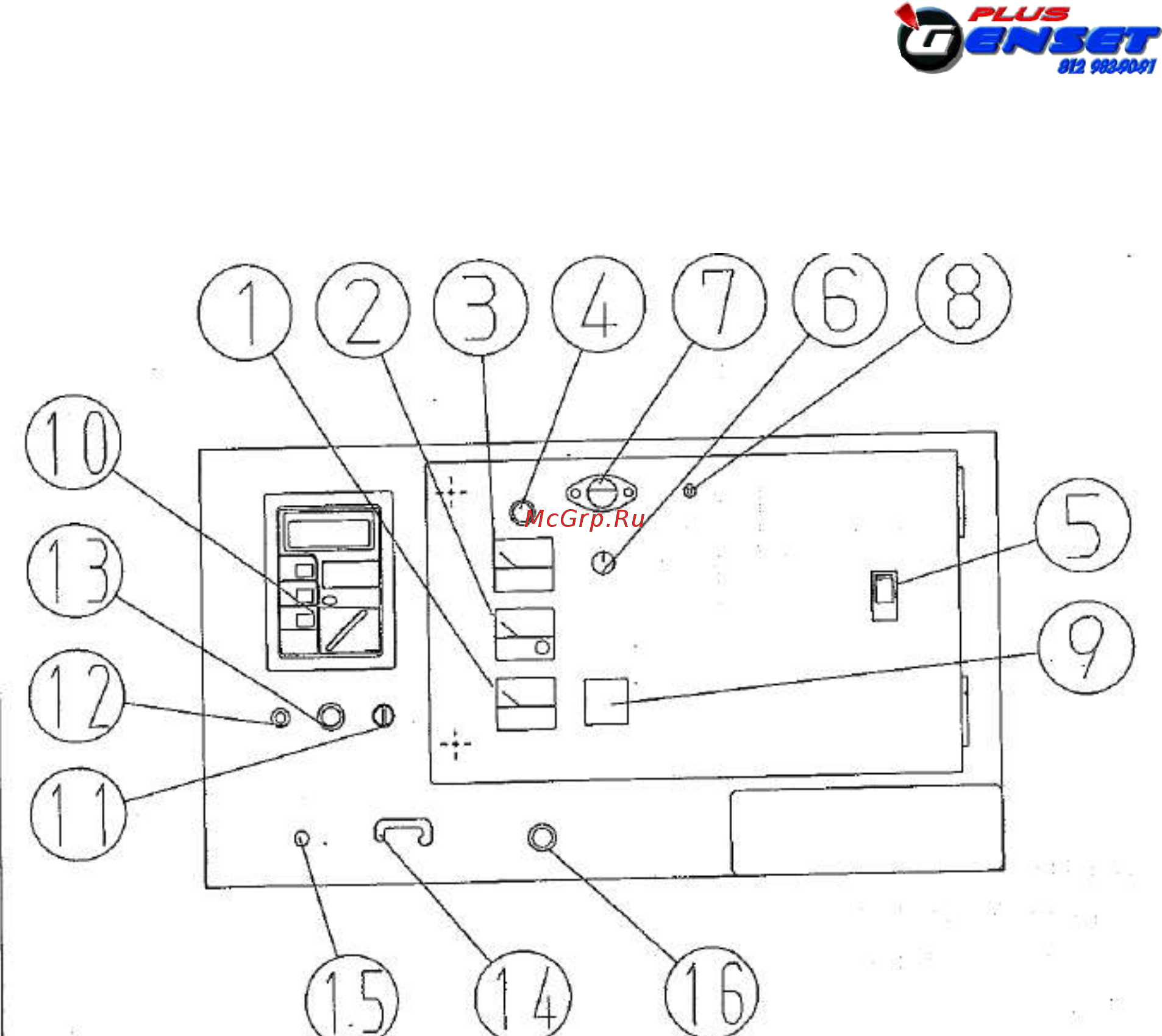

2-2. Рабочая панель, панель управления и наименование деталей
1
Частотомер
10
Индикатор двигателя
2
Амперметр переменного тока
(включая переключатель амперметра)
11
Пусковой переключатель
3
Вольтметр переменного тока
(включая переключатель вольтметра)
12
Лампа предварительного нагрева
4
Сигнальная лампа
13
Кнопка аварийной остановки
5
Прерыватель цепи
14
Рычаг управления дроссельной
заслонкой
6
Регулятор напряжения
15
Винт регулировки частоты
7
Подсветка панели
16
Кнопка насоса заливки топлива
8
Выключатель подсветки панели
9
Реле утечки на землю
(90 ESH, 100 ESI)
-13-
