2-4 Использование переключателей и устройств управления
Переключатели
(1) Пусковой переключатель

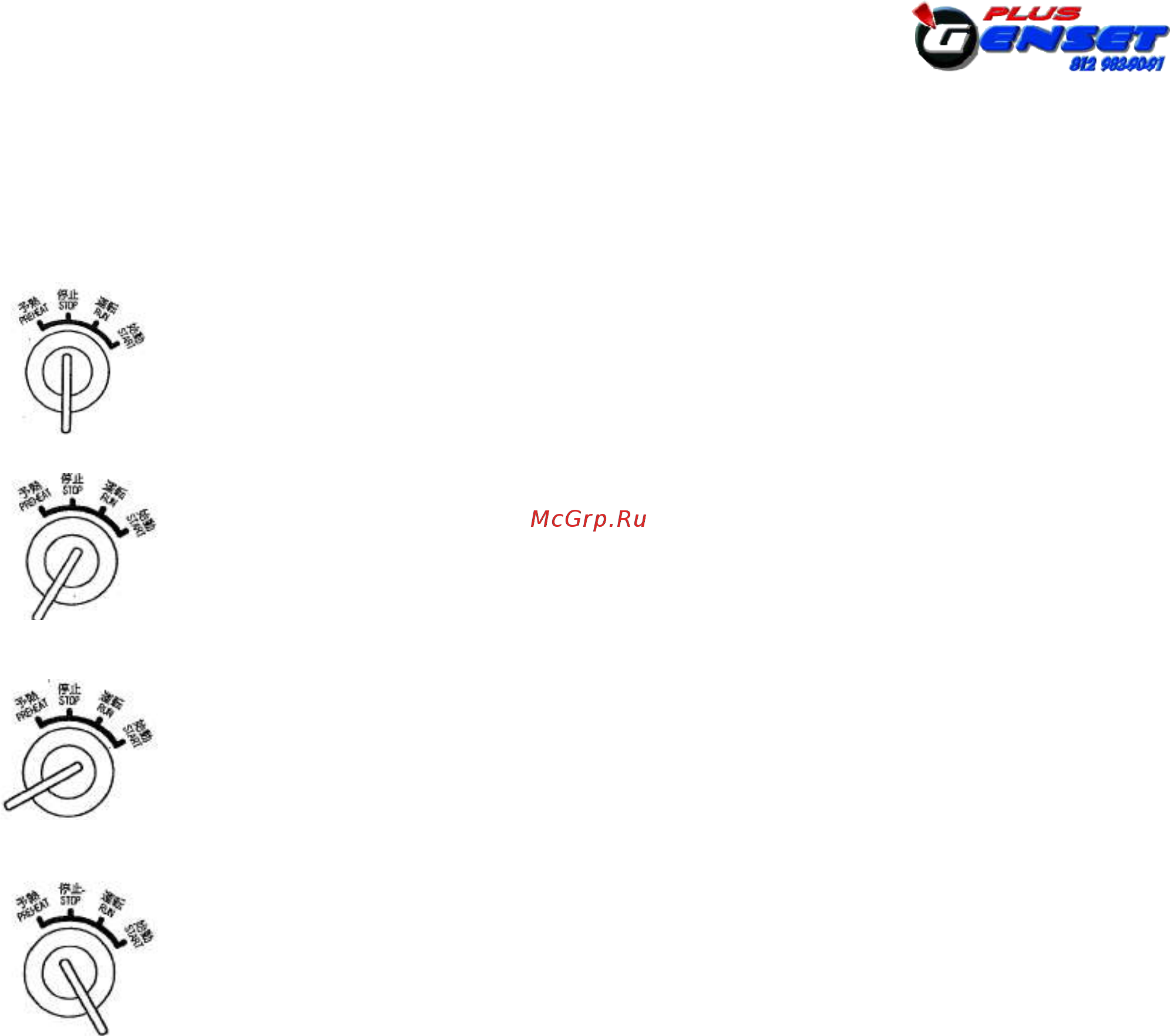

Функции:
1) Остановка (Stop)
Данный переключатель должен оставаться в этом положении все
время, за исключением времени эксплуатации установки. В этом
положении можно вставить или извлечь ключ.
2) Работа (Run)
При эксплуатации установки данный переключатель должен
устанавливаться в это положении.
3) Запуск (Start)
Это положение используется для запуска двигателя. Когда вы
убираете руку с ключа после запуска, переключатель
автоматически устанавливается в положение «RUN» (Работа).
4) Предварительный нагрев (Preheat), только для 100 ESI
Это положение используется для запуска двигателя при низкой
температуре воздуха. Устанавливайте переключатель в это
положение до тех пор, пока лампа предварительного нагрева не
станет красной от нагрева, а затем установите его в положение
запуска.
Однако в устройствах 25 ESI и 90 ESH положение «PREHEAT»
(Предварительный нагрев) на переключатели пускателя
отсутствует, так как предварительный нагрев выполняется
автоматически при установке переключателя в положении
«RUN» (работа).
-20-
