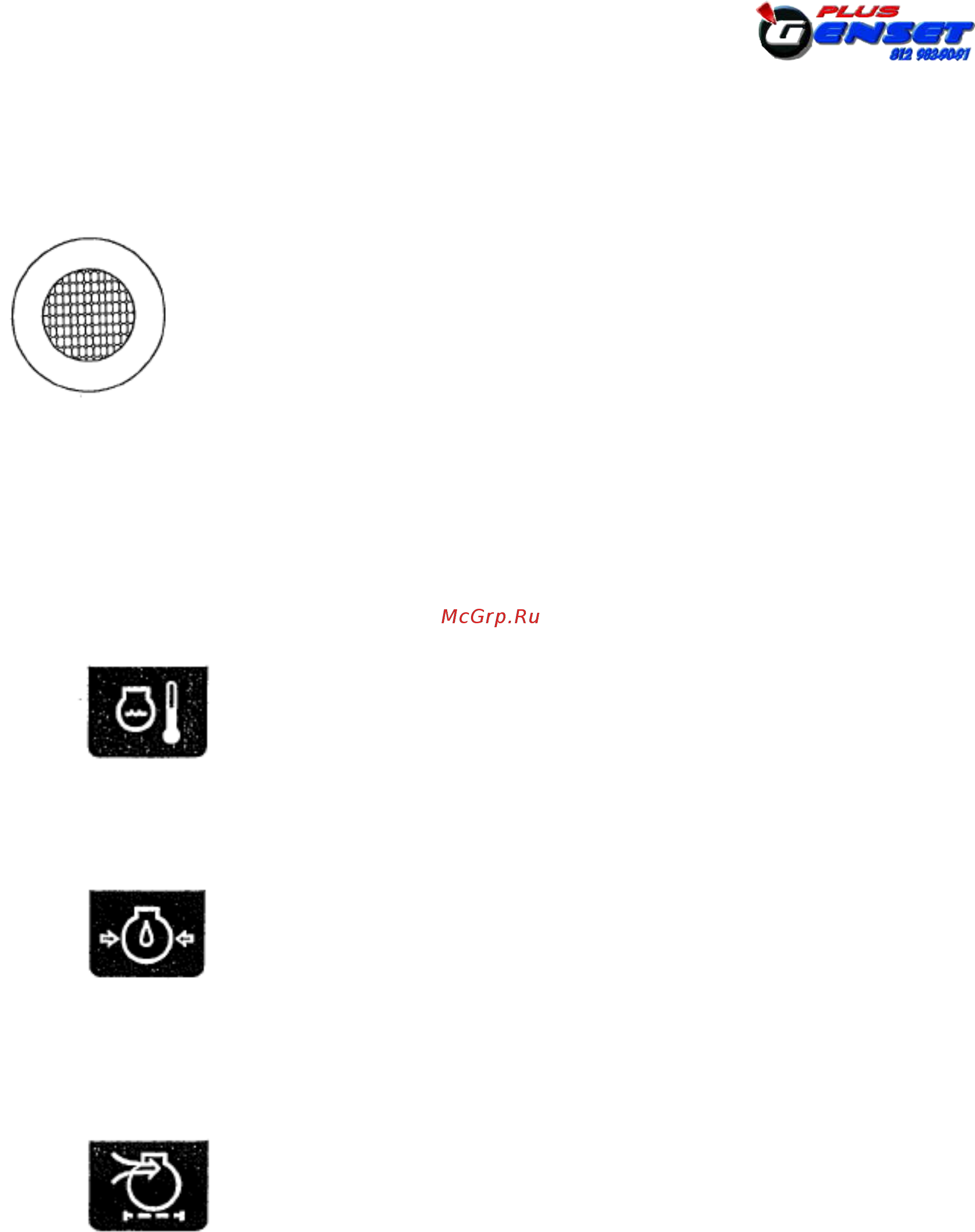

Индикаторные лампы/лампы аварийной сигнализации
(1) Лампа предварительного
нагрева
Когда пусковой переключатель установлен в положение
предварительного нагрева, лампа становится красного
цвета через 30 секунд, это означает, что устройство
достаточно прогрето и готово к запуску.
Устройства 25 ESI и 90 ESH оборудованы устройством
автоматического предварительного нагрева.
Когда пусковой переключатель установлен в положение
«Пуск» («Run»), данная лампочка загорается в
соответствии с температурой охлаждающей жидкости.
Когда данная лампочка гаснет, это означает завершение
предварительного нагрева.
(2) Предупредительные сигнальные лампы
WATER TEMP
(температура воды)
Данный монитор отображает следующие неисправности при
возникновении какой-либо из них.
1) Слишком высокая температура воды (WATER TEMP)
Данная лампочка загорается при чрезмерном повышении температуры
воды. Если лампочка загорается во время эксплуатации, незамедлительно
включается устройство аварийного отключения для автоматического
отключения двигателя.
OIL PRESS
(давление масла)
2) Недостаточное давление масла (OIL PRESS)
Если данная лампа загорается во время эксплуатации, незамедлительно
включается устройство аварийного отключения для автоматического
отключения двигателя.
Следует обратить внимание на то, что 90 ESH разработано таким образом,
что эта лампа не включается даже в том случае, если пусковой
переключатель установлен в положение «Пуск» («Run») для запуска
двигателя.
AIR FILTER
(воздушный фильтр)
3) Закупорка воздушного фильтра (AIR FILTER)
Данная лампочка загорается в случае закупорки фильтрующего элемента.
В этом случае фильтрующий элемент следует очистить или заменить.
-18-
