2-3. Измерительные приборы

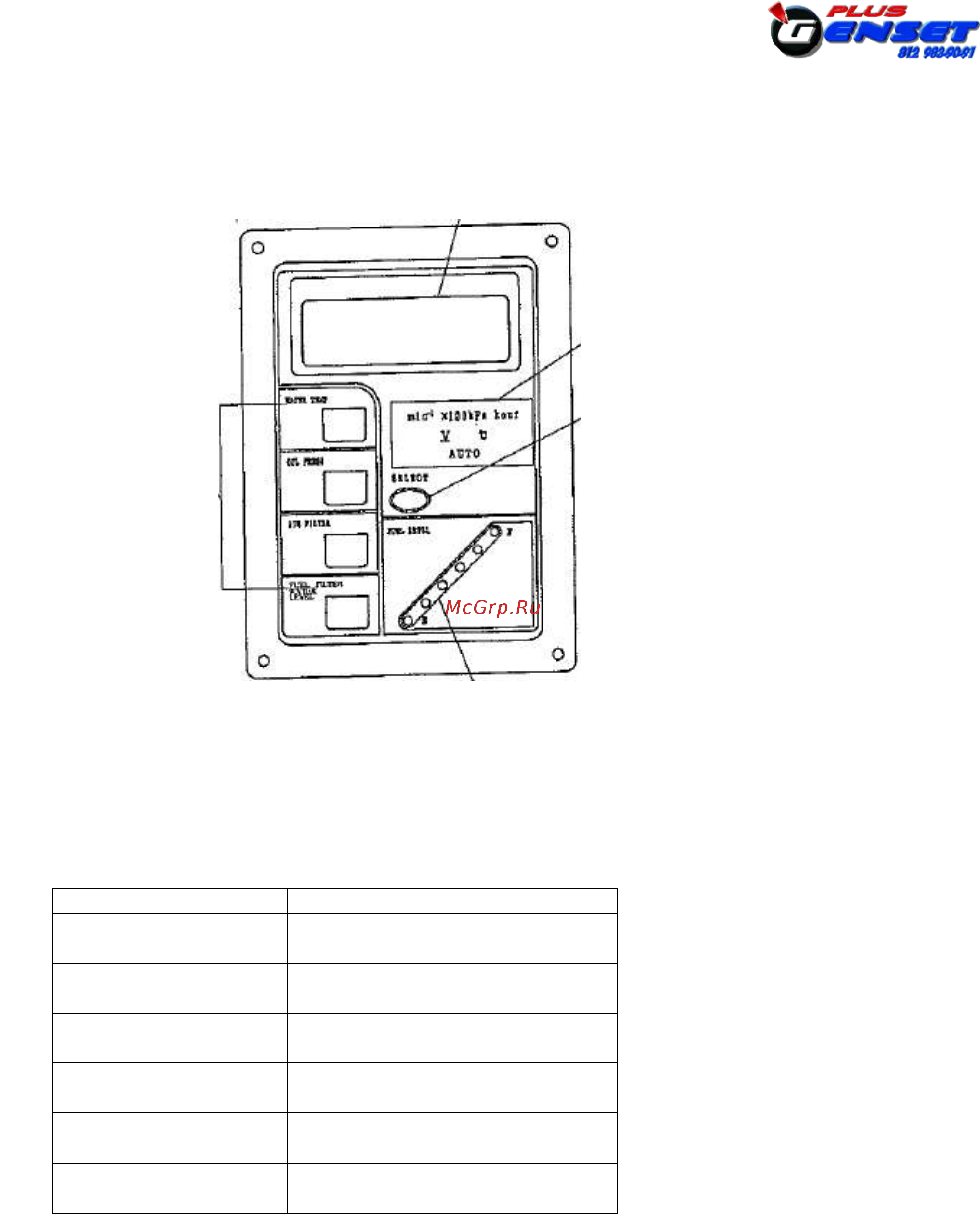

Индикаторы (измерительные приборы) двигателя
(1) Числовой индикатор
Данный индикатор отображает числовые значения скорости двигателя, давления масла
двигателя, времени работы, напряжения зарядки аккумуляторной батареи или температуры
охлаждающей жидкости двигателя. Каждое показание выбирается нажатием кнопки
«SELECT» (выбор).
Единица
Позиции
min
-1
(мин
-1
)
Скорость двигателя
X 100 kPa
(Х 100 кПа)
Давление масла
Hour
(час)
Время работы
V
(В)
Напряжение зарядки
аккумуляторной батареи
C
Температуры охлаждающей
жидкости двигателя
AUTO
(АВТО)
Автоматическая смена показаний
Если не нежат переключатель «SELECT» (выбор), то после запуска двигателя всегда начинает
отображаться скорость двигателя.
-14-
Числовой индикатор
Индикатор единиц
Выбор индикатора
Кнопка переключения
Индикатор уровня топлива
Сигнальная лампа
