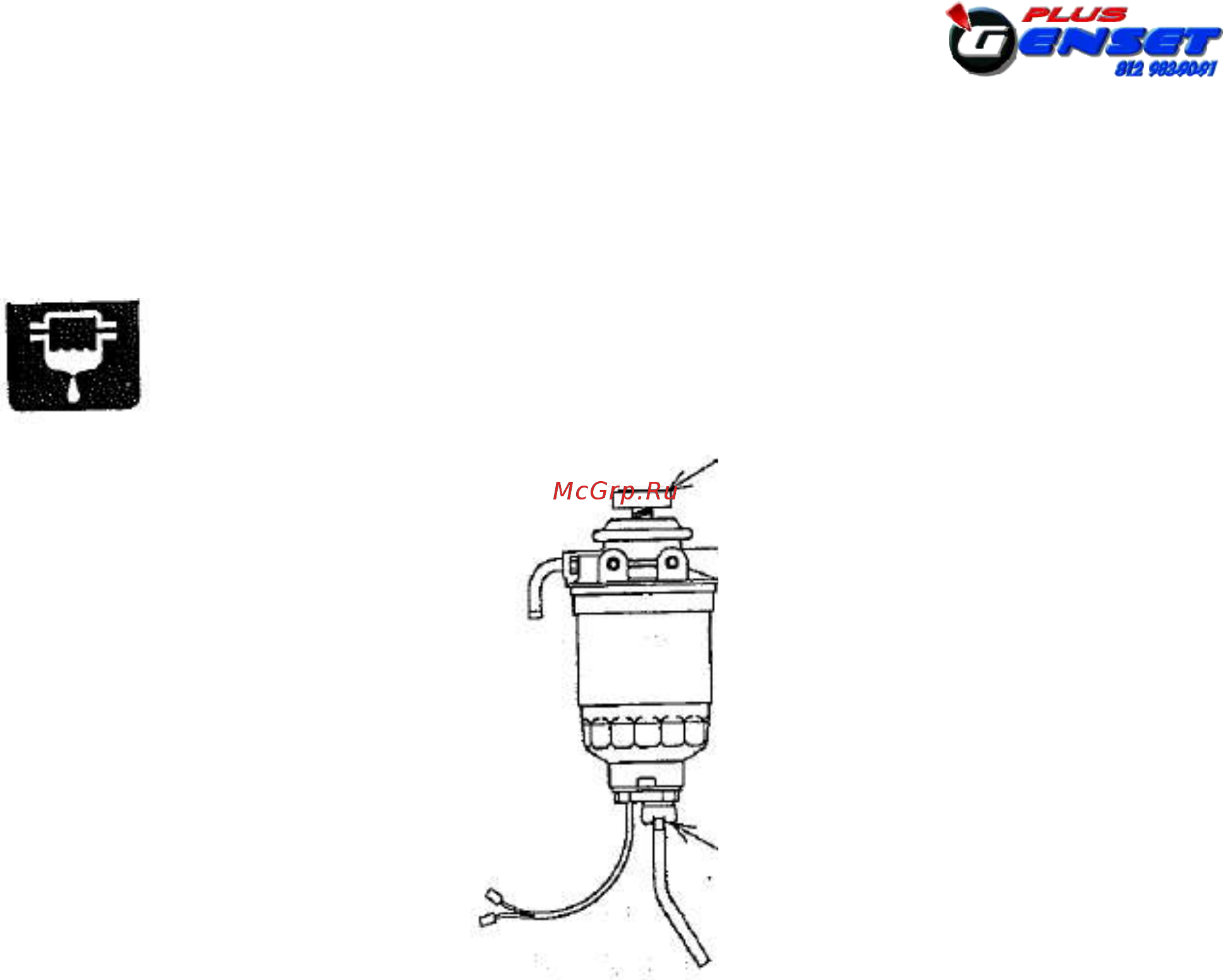

FUEL FILTER
WATER LEVEL
(индикатор уровня
воды фильтра
топлива)
4) Индикатор уровня воды фильтра топлива (FUEL FILTER WATER
LEVEL)
Данная лампа включается в случае повышения уровня воды в фильтре
топлива. При включении лампы следует слить воду (только для 25 ESI)
Способ слива
1) ослабить сливную заглушку
2) запустить заливной насос для слива воды.
-19-
Насос заливки топлива
Сливная заглушка
