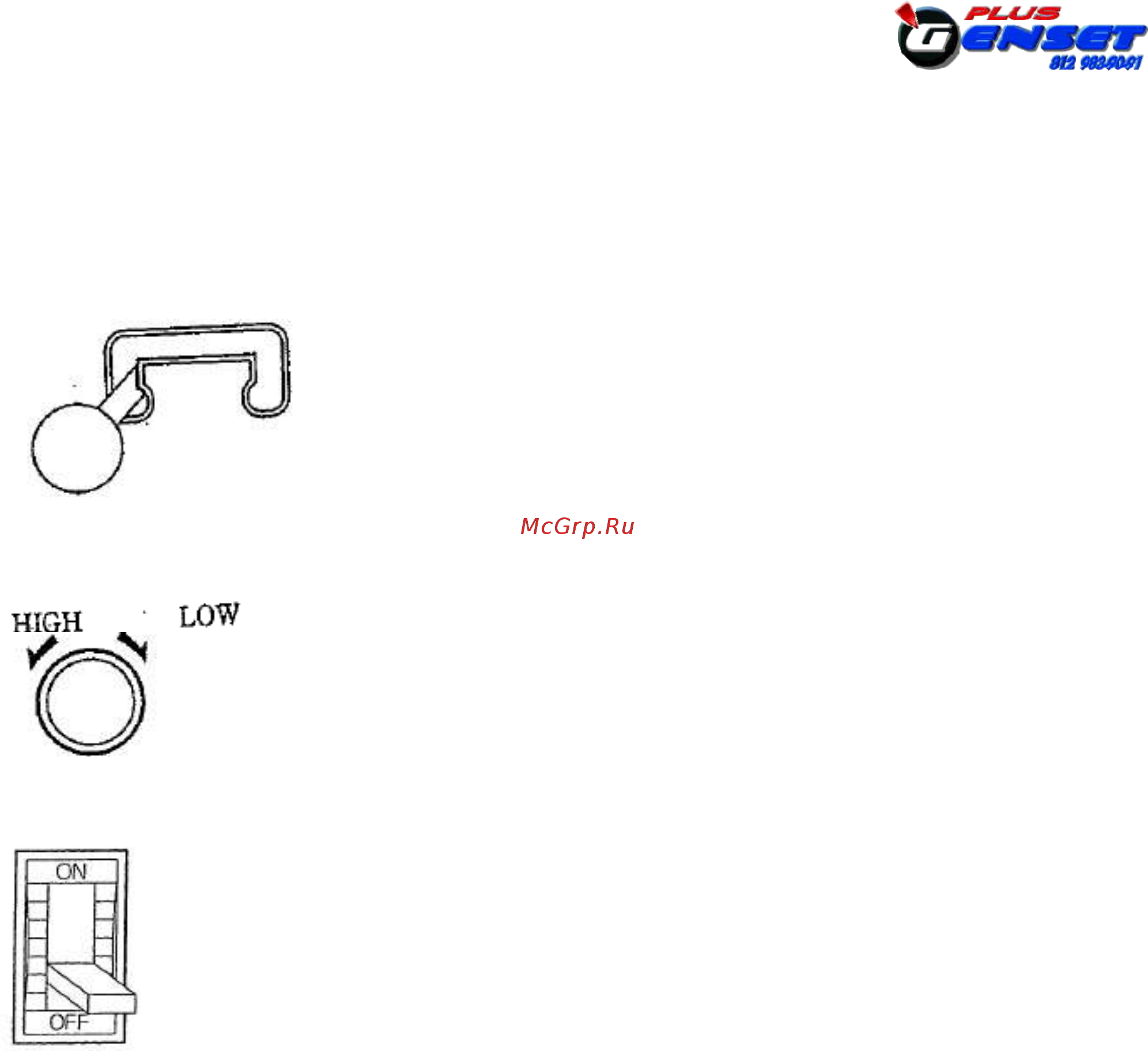

(3) Рычаг управления
дроссельной заслонкой
(ручка управления
скоростью)
START/IDLING RUN
(запуск/холост. ход) (работа)
Данный рычаг используется для регулировки скорости
двигателя. Следует остановить рычаг в положение
«START/IDLING» для запуска или прогрева/охлаждения
двигателя, и в положение «RUN» для работы устройства при
постоянной скорости.
Винт регулировки частоты
Данный винт используется для регулировки частоты. Установив
рычаг управления дроссельной заслонкой в положение
«RUN» (работа), следует повернуть винт в положение «HIGH»
(высокая) для повышения частоты, и в положение «LOW»
(низкая) для снижения частоты.
(4) Прерыватель цепи
Это главный выключатель подачи питания к нагрузке.
В случае замыкания или при перегрузке он срабатывает для
защиты генератора от неисправностей.
[Примечание]
Не используйте этот прерыватель цепи для
включения/отключения нагрузки, так как это может привести к
его повреждению.
В случае его срабатывания при сверхтоке, ручка прерывателя
останавливается между положениями ON (ВКЛ.) и OFF
(ВЫКЛ.). Это называется положением отключения.
Чтобы вернуть его в исходное положение следует нажать на
ручку, переместив ее в положение OFF (ВЫКЛ.). Нельзя
установить ручку в положение ON (ВКЛ.)
