2. Конструкция

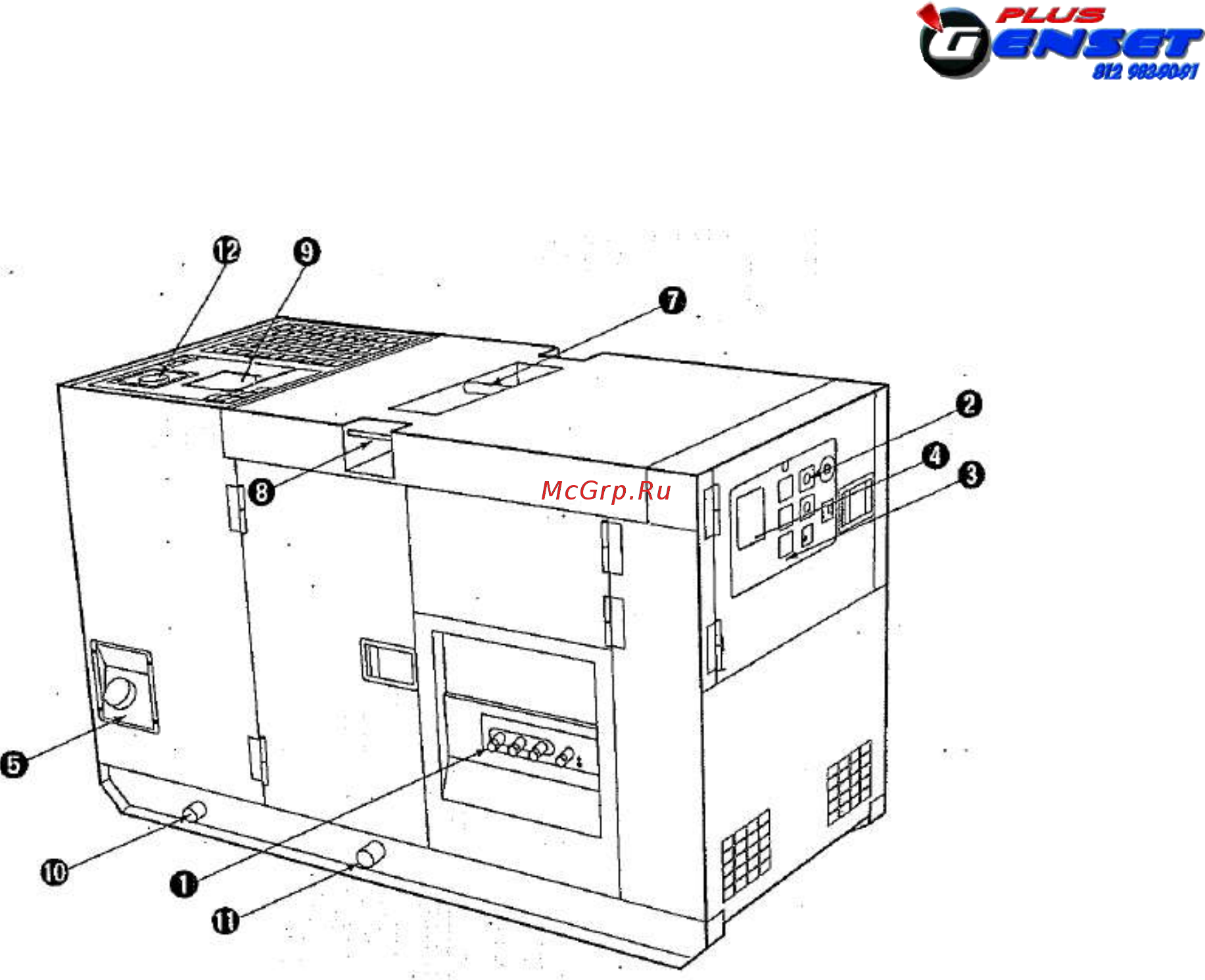

2-1.Схема и наименование деталей
1. выходная клемма
2. панель управления
3. рабочая панель
4. индикатор двигателя
5. отверстие для заливки топлива
6. подвесной кронштейн
7. опорный крюк
8. отверстие для заливки охлаждающей жидкости
9. заглушка сливного отверстия для топлива
10. заглушка сливного отверстия для масла
11. отверстие для выпуска выхлопных газов
-11-
