Настройка разности температуры подачи и обратной магистрали
системы отопления
Наж./Пов./Уст.

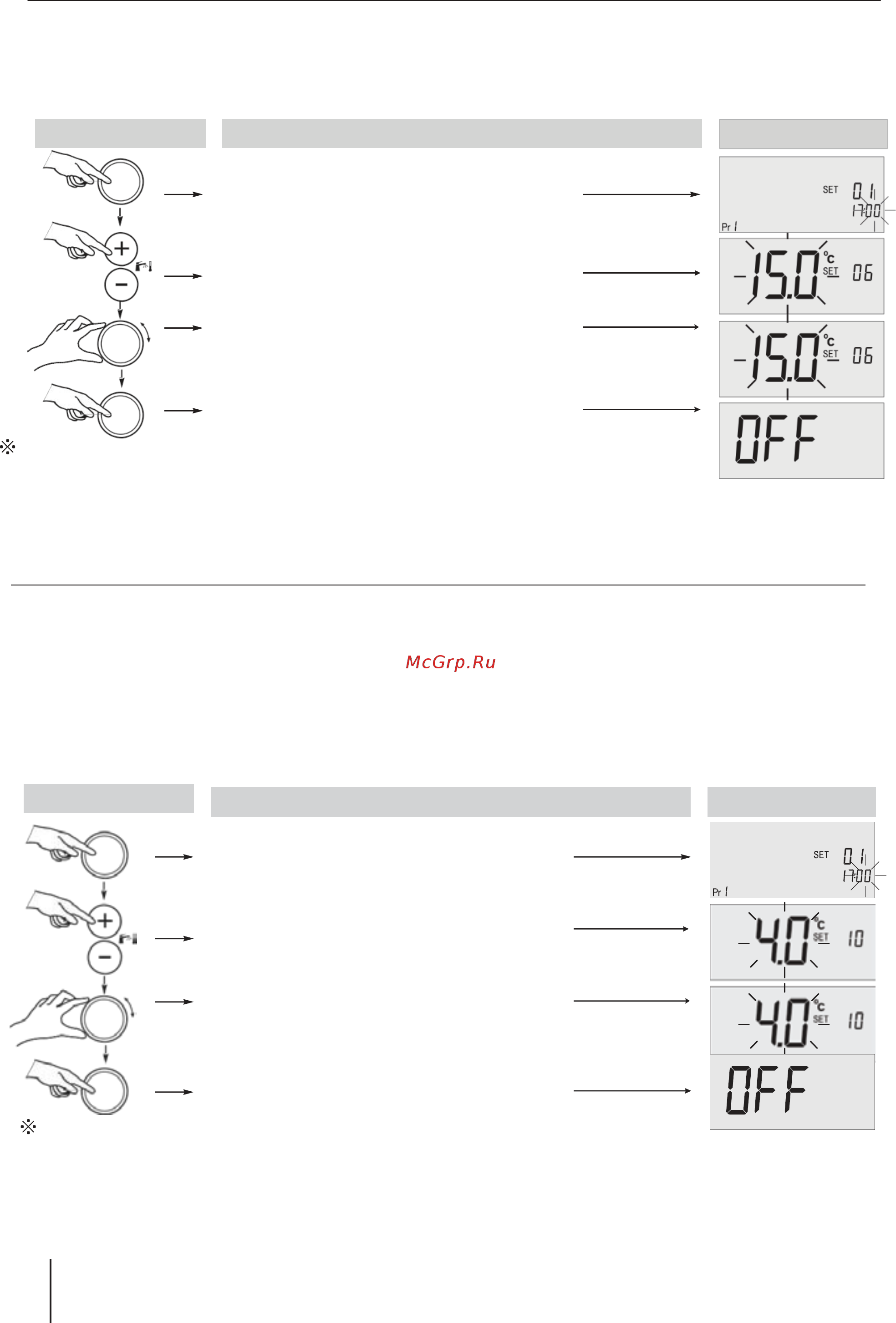

Описание
Удерживайте ① в течение 5 секунд, чтобы
войти в Технический режим.
Нажмите ② или ④, чтобы выбрать код
06
Дисплей
Поверните ①, чтобы настроить разницу
температуры подачи и обратной магистрали
системы отопления
Нажмите и удерживайте ① 5 секунд,
либо сохранение произойдет автоматически
при отсутствии действий в течение 1 минуты
Температура разницы подачи и обратной магистрали системы отопления
по умолчанию - 15℃, диапазон 5~30℃.
Если неправильно подобран газовый котел, для отопления помещения, т.е. выбрали слишком мощный
газовый котел. Газовый котел может часто включаться и выключаться. Чтобы избежать тактование котла
установите разницу температуры между подачей и обраткой 20-25 градусов.
Настройка разницы температуры для автоматического включения в
режиме ГВС
Наж./Пов./Уст. Описание Дисплей
Удерживайте ① в течение 5 секунд,
чтобы войти в Технический режим.
Нажмите ② или ④, чтобы выбрать код
10
Поверните ①, чтобы настроить температуры
Нажмите и удерживайте ① 5 секунд,
либо сохранение произойдет автоматически
при отсутствии действий в течение 1 минуты
Значение по умолчанию 4℃, диапазон регулировки 0-9℃.
Например:
Если вы установите меню «10» = 3 ℃
Температура для ГВС = 42 ℃
Котел нагревает ГВС = 42 + 5 = 47 ℃ ( + 5 ℃ фиксирована , не может быть изменена )
Котел начнет снова греть ГВС, при условии запроса на ГВС и температуре = 42-3 = 39 ℃ ( -3 ℃
устанавливает в меню 10 )
09
