Haier Asio L1P26-F21(S) [2/58] Дисплей
![Haier Asio L1P26-F21(S) [2/58] Дисплей](/views2/1311220/page2/bg2.png)

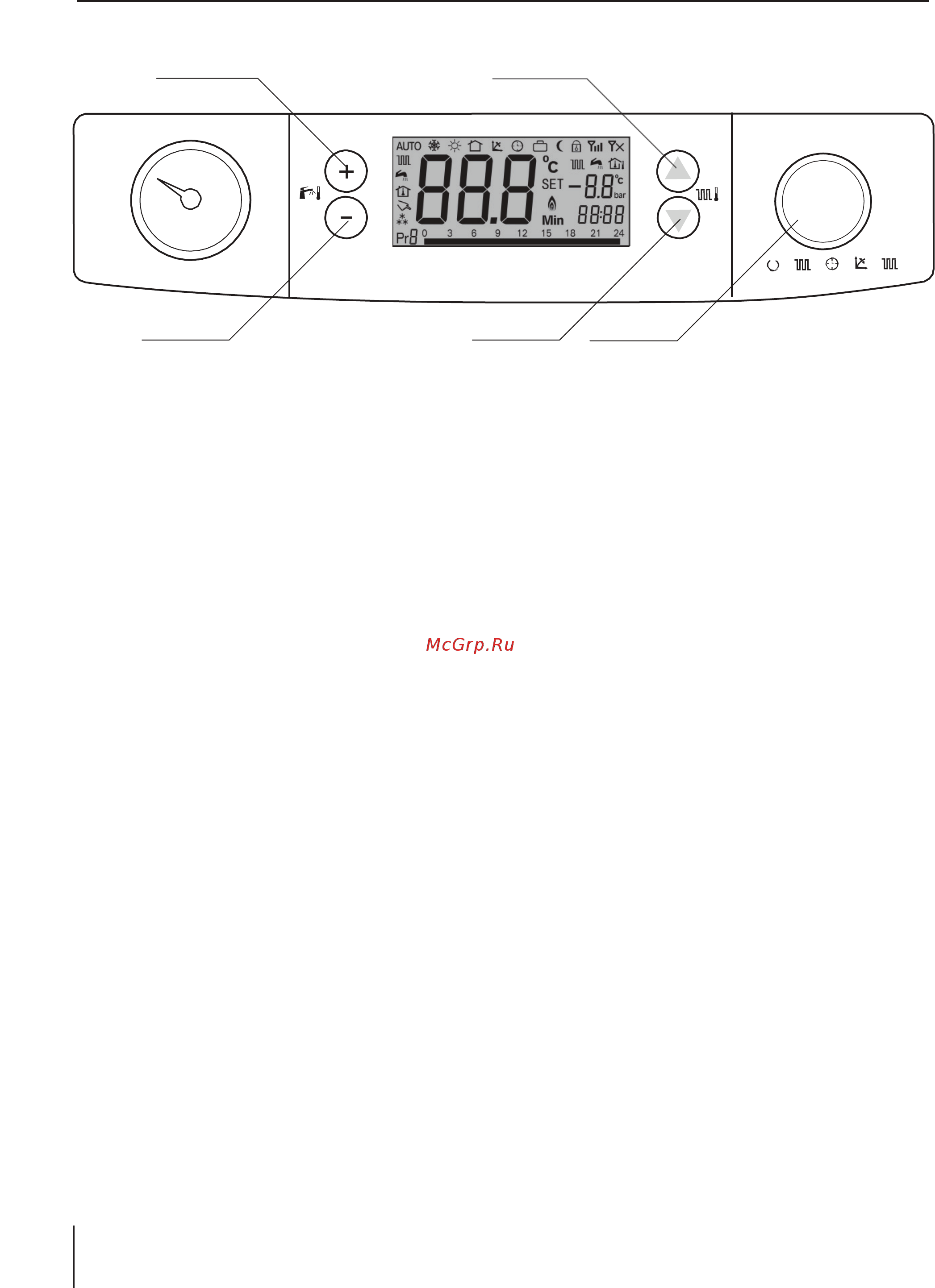

Кнопки и переключатели
Включение/выключение
Вращение Описание Дисплей
Кнопка② Кнопка③
Вкл
Выкл
Когда на экране отображается OFF, поверните кнопку ①
по часовой стрелке, чтобы включить котел
Когда на экране отображается OFF, поверните кнопку ①
против часовой стрелки, чтобы выключить котел
--- --- --- ---
Настройка температуры системы отопления
Кнопка④ Кнопка⑤ Кнопка①
Нажать/УСТ. Описание Дисплей
Включите питание, нажмите кнопки ③ и ⑤, чтобы задать температуру
системы отопления или желаемую температуру в помещении.
Нажмите кнопку ①, чтобы подтвердить выбор. Выбор также сохраняется при
бездействии в течение 1 минуты.
Настройка температуры ГВС
Нажать/УСТ. Описание
Включите питание, нажмите кнопки ② и ④, чтобы задать температуру
горячей воды.
Нажмите кнопку ①, чтобы подтвердить выбор. Выбор также сохраняется при
бездействии в течение 1 минуты.
Дисплей
Переключение между режимами Зима/Лето
Нажать/УСТ. Описание Дисплей
Нажмите кнопку ⑤, чтобы задать температуру нагрева меньше
30℃, произойдет переключение в летний режим.
Нажмите кнопку ③, чтобы перейти в зимний режим.
Нажмите кнопку ①, чтобы подтвердить выбор
В летнем режиме работает только ГВС; в зимнем режиме работает система отопления и ГВС, при этом
приоритет отдается ГВС.
01
Кнопка 1: С помощью данной кнопки пользователь выбирает режимы работы отопления котла.
Чтобы изменить режимы работы необходимо крутить движок вправо. Чтобы выключить котел
или снять ошибку движок необходимо крутить влево.
Расшифровка режимов под кнопкой 1:
"OFF" (котел выключен)
"Отопление" (котел работает по заданной температуре отопления)
"Часы" Котел работает по еженедельной программе
"Авто (график)" Котел работает по датчику наружной температуре или комнатному термостату
(заводская настройка - режим работы по наружному датчику температуры).
"Отопление" (котел работает по заданной температуре отопления)
На режимы работы ГВС данная кнопка не влияет.
Кнопка 2,4: С помощью данной кнопки, пользователь изменяет температуры ГВС.
Кнопка 3,5: С помощью данной кнопки, пользователь изменяет температуры отопления.
