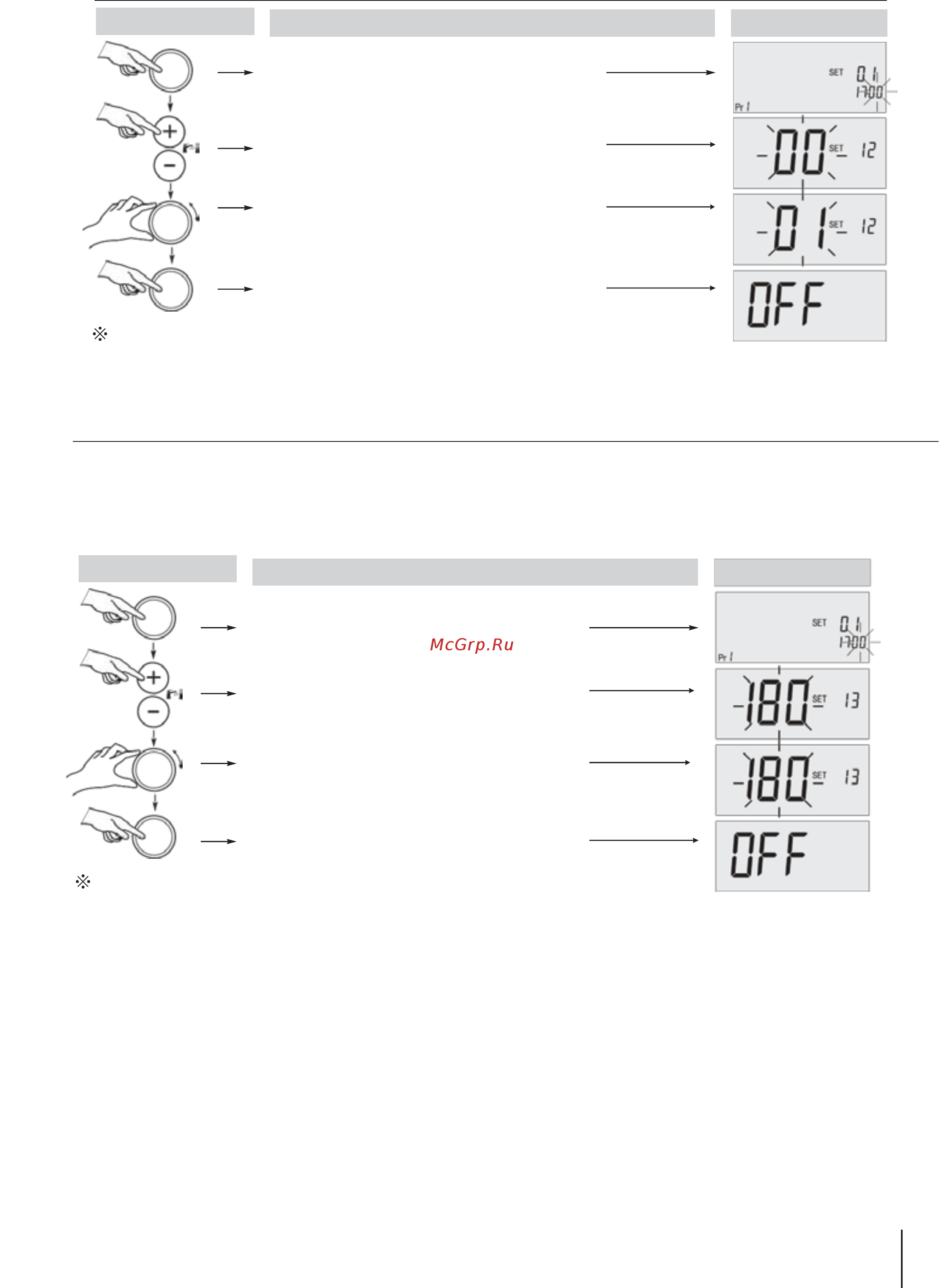

Настройка 60-минутного таймера приготовления ГВС
Наж./Пов./Уст. Описание Дисплей
Удерживайте ① в течение 5 секунд,
чтобы войти в Технический режим.
Нажмите ② или ④, чтобы выбрать код
12
Поверните ①, чтобы настроить включить/
выключить 60-минутный
таймер ГВС
Нажмите и удерживайте ① 5 секунд,
либо сохранение произойдет автоматически
при отсутствии действий в течение 1 минуты
Значение по умолчанию - котел автоматически отключается через 60 минут постоянной работы
ГВС (01), диапазон от 00(выключено) до 01(включено).
10
Настройка времени задержки для авт. включения отопления
Наж./Пов./Уст.
Описание
Удерживайте ① в течение 5 секунд,
чтобы войти в Технический режим.
Нажмите ② или ④, чтобы выбрать код
13
Дисплей
Поверните ①, чтобы ностроить
таймер обогрева
Нажмите и удерживайте ① 5 секунд,
либо сохранение произойдет автоматически
при отсутствии действий в течение 1 минуты
Значение по умолчанию таймера задержки обогрева - 180 с (котел находится в режиме
ожидания 180 прежде чем перезапуститься после автоматического отключения)
диапазон от 60 с до 248 с.
Котел находится в режиме ожидания 60-248 сек. прежде чем перезапуститься
после автоматического отключения
