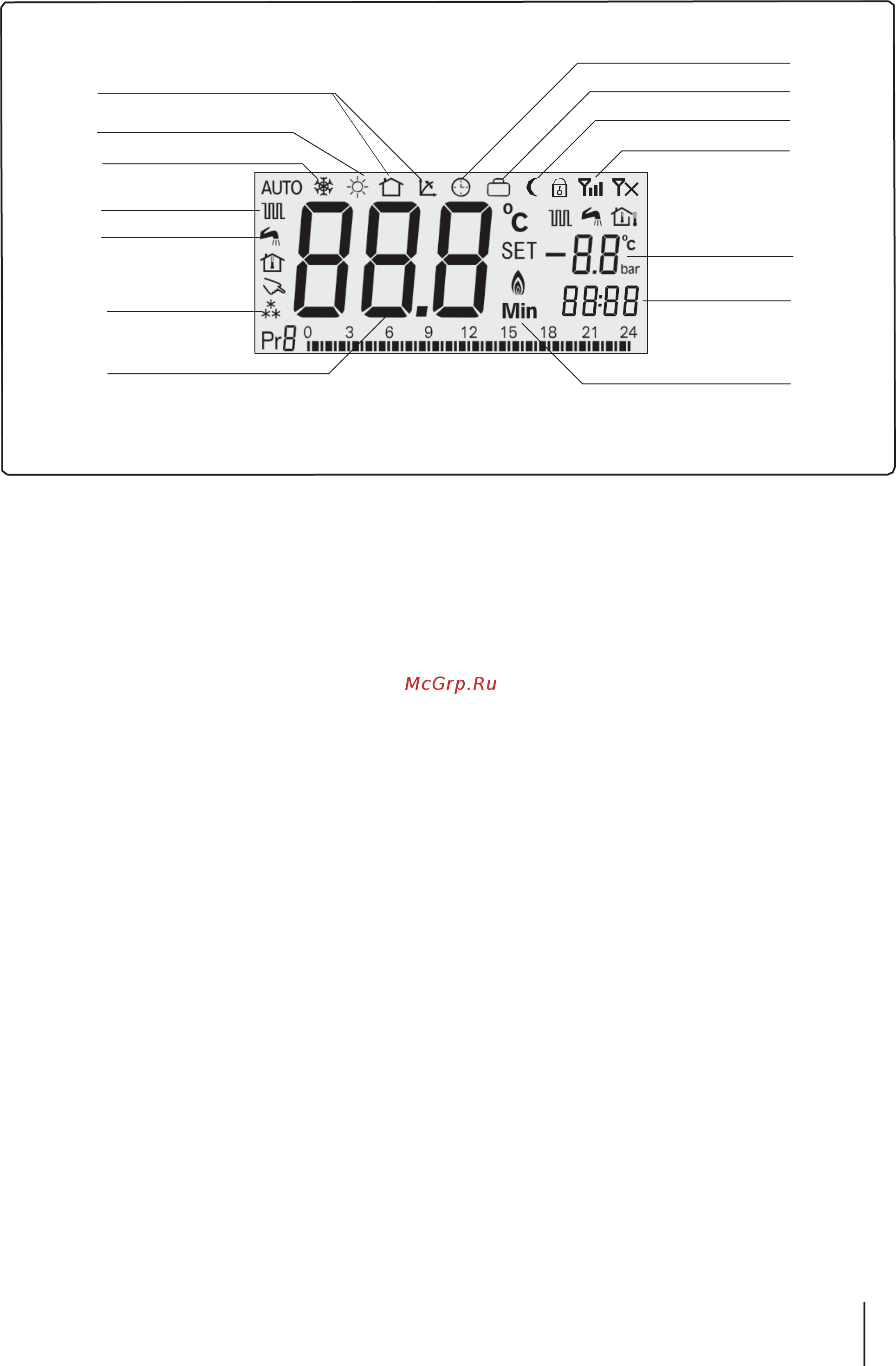

Дисплей
Автоматическая работа согл. внешней темп.
или комнатной температуре
Еженедельная программа
Лето
Зима
Отопление
ГВС
Защита от замерзания
Отпуск
Авт. работа согл. темп. в помещен.
Беспроводной термостат
Заданное значение
Время
Значение температуры
Мощность
Режимы:
1. "Автоматическая работа согл. внешней темп. или комнатной температуре" - Котлы Haier
комплектуются датчиком наружной температуры. Данный датчик находится возле
патрубка подключения к системе отопления. Датчик на черном проводе, длина провода 1,5
м. Длину провода можно увеличивать до 10 метров. Соблюдайте одинаковое сечение
проводов.
Режим датчика "комнатной температуры" - данный режим меняется в программном меню
"35". Установите датчик в комнате. Не устанавливайте датчик вблизи отопительных
приборов и дверных проемов на расстоянии от пола 1,5 м.
2. "Лето" режим при котором отопление выключено, котел работает только для приготовления
горячей воды
3. "Зима" режим при котором котел работает на отопление и на нужды ГВС
4. "Защита от замерзания" с помощью датчика температуры отопления, котел 24 часа в
сутки в любом режиме "Зима", "Лето" контролирует температуру теплоносителя. Защита активна
всегда.
