Демонтаж передней панели
Инструкции по демонтажу
Демонтаж передней панели должен выполняться только авторизованными квалифицированными специалистами по
водонагревательным приборам; Специалисты обязаны следовать правилам и положениям, действующему законодательству
и муниципальным техническим правилам, руководствоваться техническими
спецификациями;
Перед демонтажом убедитесь, что устройство отключено от систем водо- и газоснабжения, электропитания, в случае
возникновения вопросов свяжитесь с поставщиком или с нами.
Установка
1. Инструкции по установке
В соответствии с 410 постановлением РФ, монтаж и ввод оборудования в эксплуатацию необходимо осуществлять силами специализированной
организации, имеющией необходимые допуски к данным видам работ; Специалисты обязаны следовать правилам и положениям, действующему
законодательству и муниципальным техническим правилам, руководствоваться техническими спецификациями; Перед началом установки
убедитесь, что все компоненты котла находятся в комплекте, в случае возникновения вопросов свяжитесь с поставщиком или с нами.
1)
Перед установкой проверьте, что настенное крепление надежно закреплено;
2)
ЗАПРЕЩАЕТС
Я устанавливать настенный котел вблизи горючих веществ;
3)
Выход дымохода должен располагаться в месте свободного доступа воздуха;
4)
Для трубы отопления желательно использовать трубу типа DN20;
5)
Все трубы должны выдерживать давление не менее 8 бар (8кг/см²);
6)
В случае неполадок необходимо отключить питание, запрещается проводить какие-либо действия или ремонт самовольно; в
противном случае все последствия от этих действия являются риском для пользователя и не подпадают под действие гарантии.
2. Подключение к системам газо- и водоснабжения
Подключение к системе газоснабжения — Для котла предусмотрено использование природного газа (G20) или сжиженного природного
газа. Перед подключением
убедитесь, что тип газового топлива соответствует указанному на этик
етках настенного котла, проверьте давление в
системе газоснабжения и прочистите газопровод. (Давление в системе газоснабжения и загрязнение в газопроводе может привести к нарушению в
нормальной работе котла.)
При использовании газового котла на сжиженном газе G30, необходимо обратиться в авторизованный сервисный центр Haier для замены форсунок
и настройки котла.
Предусмотрено использование газового топлива без загрязнений, в случае, если поставляемое местное газовое топливо имеет
определенную степень загрязнения, необходимо установить газовый фильтр.
Подключение к системе водоснабжения — Водопровод должен быть надежно подключен к водяным входам и выходам котла и к выходам
предохранительных клапанов системы отопления, а система ГВС в котлах с битермическим теплообменником должна быть подключена к сливным
трубам, подключенным в дренаж.
Установите водяной фильтр на системе отопления "HB" перед подключением к трубопроводу.
Тщательно промойте некислым раствором или специальным средством очистки от накипи перед подключением, чтобы удалить любое загрязнение,
которое может повлиять на нормальную работу газового котла. Вода должна соответствовать стандартам СанПиН 2.1.4.1074-01
1. Убедитесь, что питание
отключено.
2. Открутите два винта в нижней
части передней панели.
3. Передвиньте переднюю
панель вверх и вперед.
3. Установка дымохода
Используйте дымоходные трубы, поставляемые в компл
екте, не пытайтесь самовольно подогнать к устройству неподходящие дымовые
трубы.
Дымоход
должен быть установлен наружу под уклоном в 3 градуса, чтобы обеспечить отвод конденсата.
Для равномерного притока и оттока воздуха дымоход должен быть установлен наружу, облицовка дымохода кирпичом запрещается.
Расстояние между поверхностью дымохода и строением над ним должно составлять не менее 45мм .
Максимальная длина дымохода составляет 2 метра, длина должна быть уменьшена на 0.8 метра в случае, если дымоход имеет один изгиб
под углом 90° или два изгиба под углом 45°. Если используется стандартная дымовая труба 1 м, необходимо установить кольцо ограничения
газового потока. Если используется удлинительная дымовая труба, снимите кольцо ограничения потока, если оно использовалось.
Если используется удлиненная дымовая труба, все соединители должны быть загерметизированы во избежание утечки дымовых газов. Котел
должен эксплуатироваться в помещении , где установлен дымоход .
4.Поднимите вверх и снимите
переднюю панель.
5. Снимите переднюю панель.. 6. После подключения воды, газа и
электропитания проверьте
работоспособностькотла.
7. После проверки
работоспособности устройства
установите переднюю панель и
сдвиньте ее вниз.
8. Затяните винты. 9. Подключите питание и
включите котел.
HW: Подача системы отопления, R 3/4
BW: Подача ГВС, R 1/2
G: Подключение газа, R 3/4
W: Вход холодной воды, R 1/2
HB: Обратная магистраль системы отопления, R 3/4

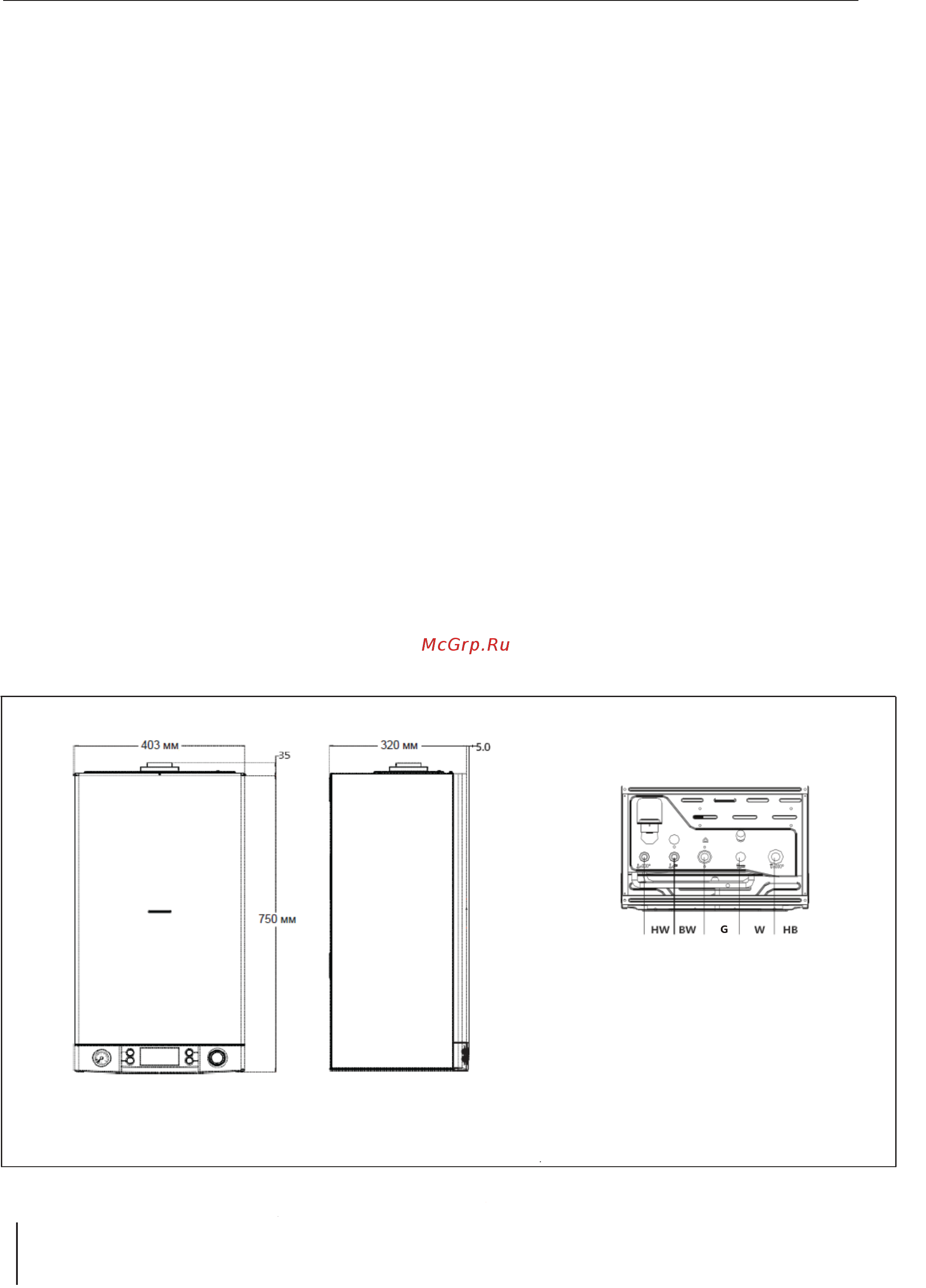

Входы и выходы для трубопроводов
Стандартный
размер
Стандартные габаритные размеры
Высота: 750 мм; Ширина: 403 мм; Глубина: 320 мм
Закрепите на стене монтажный шаблон, находящийся в технической документации, при этом боковые расстояния до препятствий должны быть не менее
150 мм.
Сделайте отверстия для крюков по монтажному шаблону.
В случае необходимости: Сделать отверстие в стене для принадлежности для отвода дымовых газов.
7)
8)
9)
