Выбор режима работы и использование термостата
3、Использование комнатного термостата
Проводной комнатный термостат
Для управления газовым котлом с ЖК-дисплеем может использоваться как проводной, так и беспроводной комнатный термостат
Беспроводной компнатный термостат
Подключите оборудование и, когда котел находится в режиме "Выключено", нажмите кнопки ②+③ одновременно, для
регулировки или отмены работы беспроводного контроллера температуры
Если двухпозиционный переключатель №36 находится в положении OFF, потребуется его повторная
настройка. Одновременное нажатие ②+③ в течение минуты приведет к возможности регулирования кода
контроллера.
Приоритет комнатного термостата
Поверните ① по
часовой стрелке
Введите статус автоматической
работы с учетом датчика
наружной температуры воздуха
Нажмите ③ или ⑤
Настройте значение К -коэффициент
Если на дисплее отображается символ
беспроводной связи, приоритетным средством
управления котлом является беспроводной
термостат.
Если символ беспроводной связи мерцает, это
означает, что котел переведен в режим ожидания с
помощью беспроводного термостата.
Отмена управления котлом с помощью
беспроводного термостата (символ
беспроводной связи исчезает)
Нажмите ① введите значение для
автоматической работы в
соответствии с
температурой наружного
воздуха

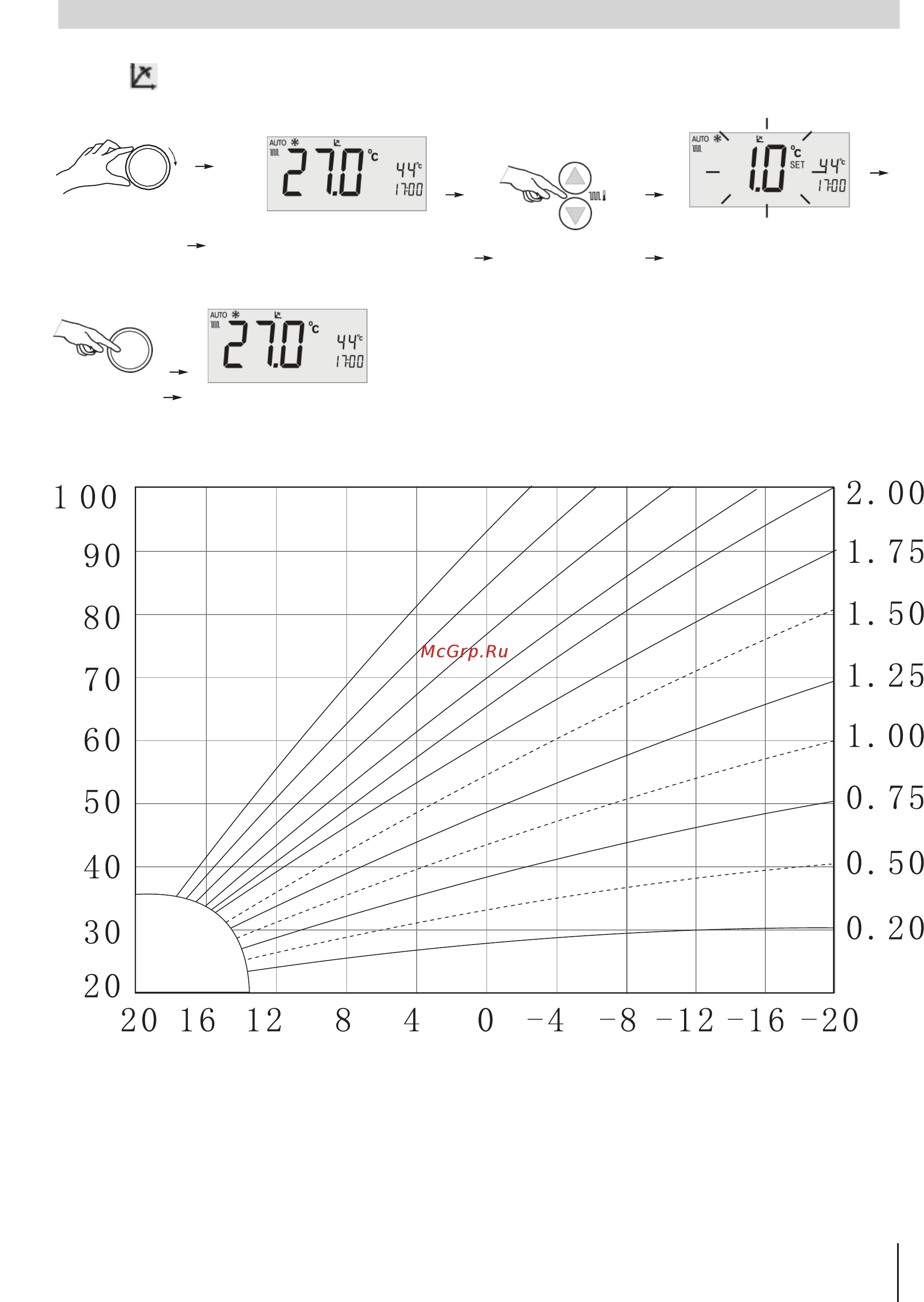

График автоматического отопления с учетом
температуры наружного воздуха
Настройка часов
Нажмите и удерживайте в течение 5 сек ① , чтобы войти в режим настройки, нажмите и удерживайте ① , чтобы сохранить настройки
и выйти из режима настроек. В этом режиме кнопки ② и ④ работают как + и - настраиваемого параметра. Поверните
① для
настройки, кратко нажмите ① для переключения。
Нажмите ① в течение 5 сек для перехода в режим настройки и
Параметр 01 для установки даты и времени. Минуты мерцают.
Поверните ① , чтобы настроить минуты, затем нажмите
①, чтобы войти в режим настройки часов.
Поверните ① , чтобы настроить часы, затем нажмите
①, чтобы войти в режим настройки даты.
Поверните ①, чтобы настроить
день недели.
Нажмите и удерживайте ① в течение 5 сек, чтобы
сохранить настройки и выйти из режима настроек в состояние OFF.
Правило установки датчика наружой температуры:
- размещение на северной стороне дома.
- предусмотреть избежание попадания прямых солнечных лучей на датчик.
- во избежание попадания влаги на датчик, необходимо дополнительно установить декоративную
коробку.
2.1、Автоматическая работа на основе температуры на улице
Установите меню 35 в режим OFF.
Раздел настройка газового котла. На дисплее загорится
значек.
