Выбор статуса работы и использование термостата
1、Программирование еженедельной работы
Поверните ① по
часовой стрелке
Введите статус программы
еженедельной работы
Поверните ③
или ⑤
Настройте температуру
воды на выходе в текущий
период
Нажмите ① введите программу еженедельной работы
2.1、Автоматическая работа на основе температуры на улице
Поверните ① по
часовой стрелке
Введите статус автоматической
работы с учетом датчика
наружной температуры воздуха
Нажмите ③ или ⑤ Настройте значение К
Нажмите ① введите значение для
автоматической работы в
соответствии с
температурой наружного
воздуха
График автоматического отопления с учетом
температуры наружного воздуха
2.2、Автоматическая работа с учетом комнатной температуры
Когда двухпозиционный переключатель №35 находится в положении OFF, устройство находится в режиме работы.
Поверните ① по
час вой стрелке
На экране отображается символ
автоматической работы с учетом
комнатной температуры
Нажмите ③или⑤ Настройте
температуру в
помещении
Нажмите① введите значение для
автоматической работы в
соответствии с комнатной
температурой
06
Подключите оборудование и, когда котел находится в режиме "Выключено", нажмите кнопки ②+③ одновременно, для
регулировки или отмены работы беспроводного контроллера температуры
Если двухпозиционный переключатель №36 находится в положении OFF, потребуется его повторная
настройка. Одновременное нажатие ②+③ в течение минуты приведет к возможности регулирования кода
контроллера.
Приоритет комнатного термостата
Если на дисплее отображается символ
беспроводной связи, приоритетным средством
управления котлом является беспроводной
термостат.
Если символ беспроводной связи мерцает, это
означает, что котел переведен в режим ожидания с
помощью беспроводного термостата.
Отмена управления котлом с помощью
беспроводного термостата (символ
беспроводной связи исчезает)

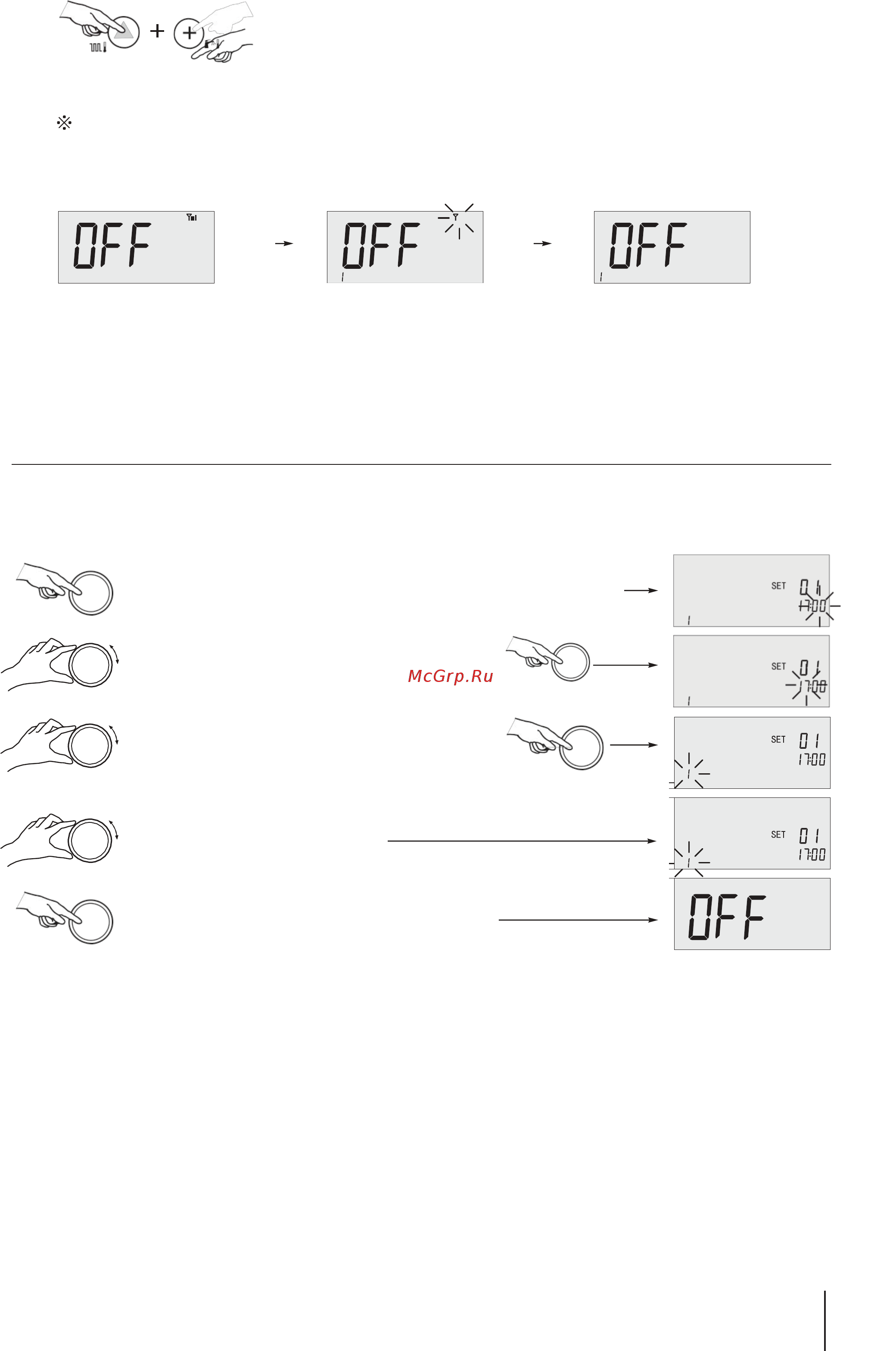

Настройка часов
Нажмите и удерживайте в течение 5 сек ① , чтобы войти в режим настройки, нажмите и удерживайте ① , чтобы сохранить настройки
и выйти из режима настроек. В этом режиме кнопки ② и ④ работают как + и - настраиваемого параметра. Поверните
① для
настройки, кратко нажмите ① для переключения。
Нажмите ① в течение 5 сек для перехода в режим настройки и
Параметр 01 для установки даты и времени. Минуты мерцают.
Поверните ① , чтобы настроить минуты, затем нажмите
①, чтобы войти в режим настройки часов.
Поверните ① , чтобы настроить часы, затем нажмите
①, чтобы войти в режим настройки даты.
Поверните ①, чтобы настроить
день недели.
Нажмите и удерживайте ① в течение 5 сек, чтобы
сохранить настройки и выйти из режима настроек в состояние OFF.
