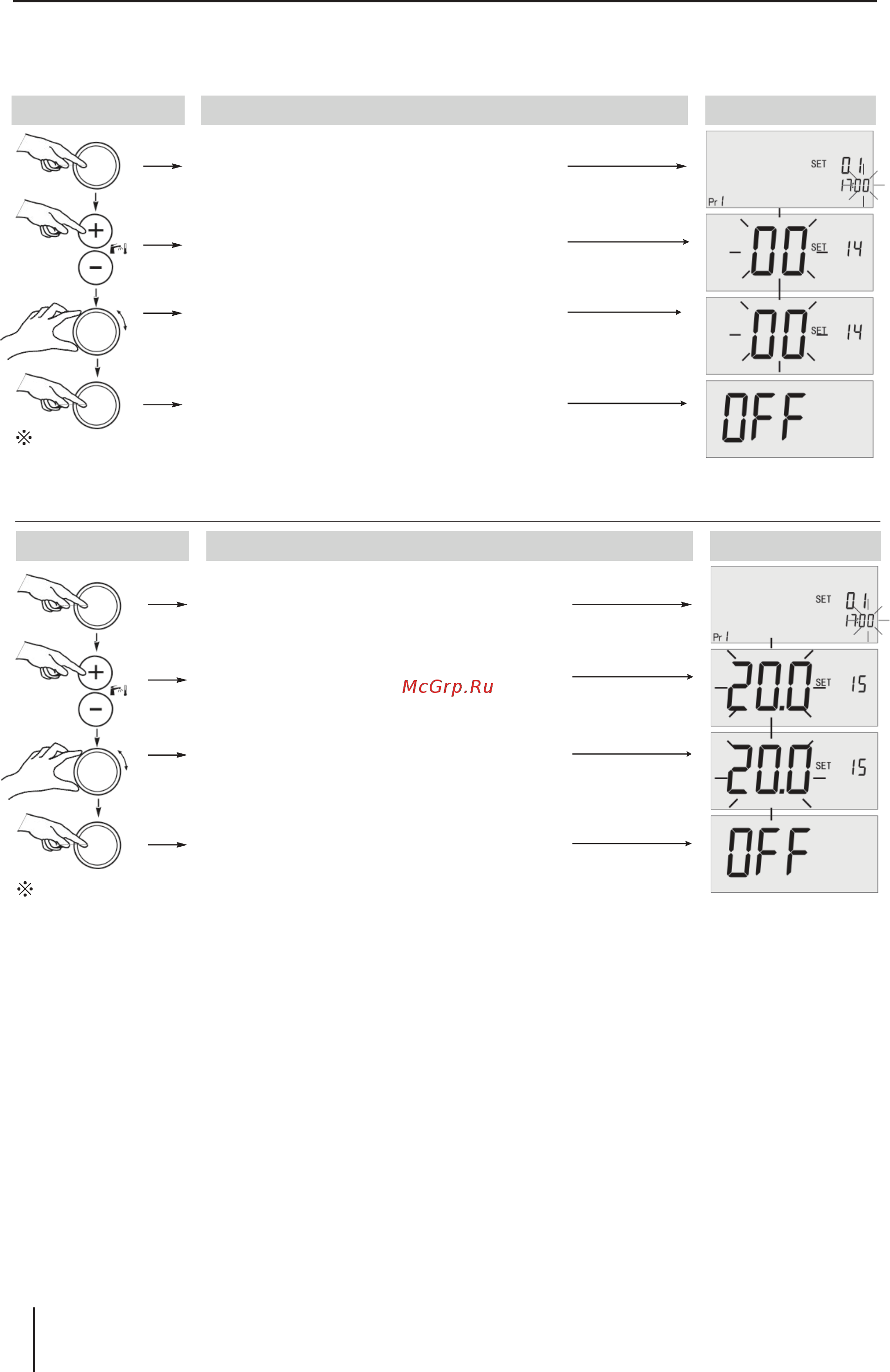

Настройка автоматического включения отопления
Наж./Пов./Уст. Описание Дисплей
Удерживайте ① в течение 5 секунд,
чтобы войти в Технический режим.
Нажмите ② или ④, чтобы выбрать код
14
Поверните ①, чтобы выбрать режим
Нажмите и удерживайте ① 5 секунд,
либо сохранение произойдет автоматически
при отсутствии действий в течение 1 минуты
Значение по умолчанию - 00(согласно темп.), диапазон 00(согласно темп.),
01(согласно времени), 02(согласно темп. и времени).
Данное меню используется совместно с меню 13, см выше. Данное меню предназначено для
избежание частого включение/выключение газового котла.
11
Настройка ограничения минимального расхода для ГВС
Наж./Пов./Уст. Описание Дисплей
Удерживайте ① в течение 5 секунд,
чтобы войти в Технический режим.
Нажмите ② или ④, чтобы выбрать код
15
Поверните ①, чтобы установить
минимальный расхода воды ГВС
Нажмите и удерживайте ① 5 секунд,
либо сохранение произойдет автоматически
при отсутствии действий в течение 1 минуты
Значение по умолчанию ограничения минимального расхода воды ГВС - 20Гц
диапазон от 10Гц до 35Гц.
