Настройка разницы температуры для автоматического включения в
режиме ГВС
Наж./Пов./Уст. Описание Дисплей
Удерживайте ① в течение 5 секунд,
чтобы войти в Технический режим.
Нажмите ② или ④, чтобы выбрать код
10
Поверните ①, чтобы настроить температуры
Нажмите и удерживайте ① 5 секунд,
либо сохранение произойдет автоматически
при отсутствии действий в течение 1 минуты
Значение по умолчанию 4℃, диапазон регулировки 0-9℃.
Настройка 60-минутного таймера приготовления ГВС
Наж./Пов./Уст. Описание Дисплей
Удерживайте ① в течение 5 секунд,
чтобы войти в Технический режим.
Нажмите ② или ④, чтобы выбрать код
12
Поверните ①, чтобы настроить 60-минутный
таймер ГВС
Нажмите и удерживайте ① 5 секунд,
либо сохранение произойдет автоматически
при отсутствии действий в течение 1 минуты
Значение по умолчанию - котел автоматически отключается через 60 минут постоянной работы
ГВС (01), диапазон от 00(выключено) до 01(включено).
Настройка времени задержки авт. включения отопления
Наж./Пов./Уст.
Описание
Удерживайте ① в течение 5 секунд,
чтобы войти в Технический режим.
Нажмите ② или ④, чтобы выбрать код
13
Дисплей
Поверните ①, чтобы ностроить
таймер обогрева
Нажмите и удерживайте ① 5 секунд,
либо сохранение произойдет автоматически
при отсутствии действий в течение 1 минуты
Значение по умолчанию таймера задержки обогрева - 180 с (котел находится в режиме
ожидания180 прежде чем перезапуститься после автоматического отключения) диапазон
от 60 с до 248 с.
12

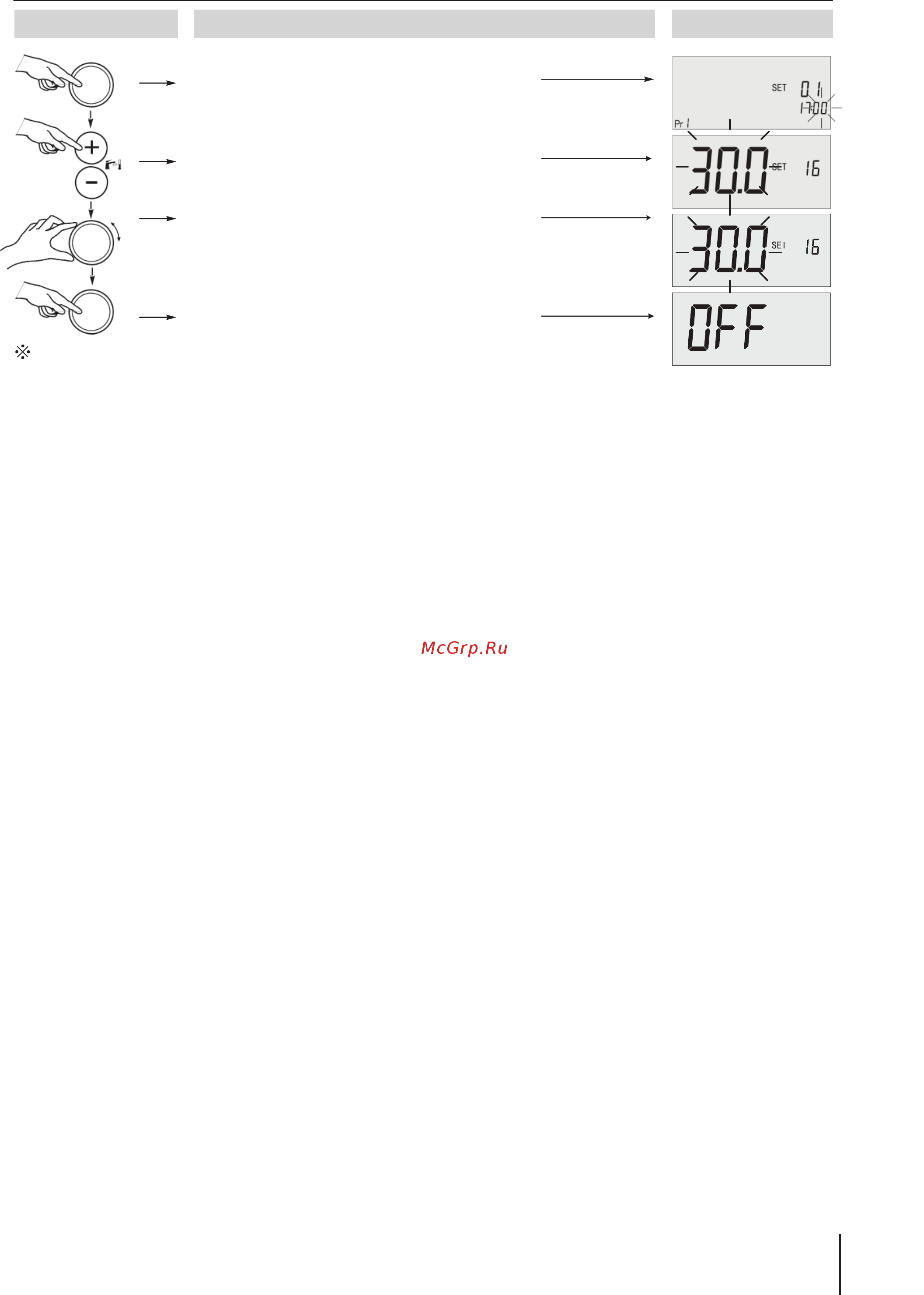

Настройка времени задержки вентилятора
Наж./Пов./Уст.
Описание
Удерживайте ① в течение 5 секунд,
чтобы войти в Технический режим.
Нажмите ② или ④, чтобы выбрать код
Дисплей
16
Нажмите ①, чтобы установить время
задержки вентилятора
Нажмите и удерживайте ① 5 секунд,
либо сохранение произойдет автоматически
при отсутствии действий в течение 1 минуты
Время задержки вентилятора по умолчанию - 30 с, диапазон - 30~120 с.
