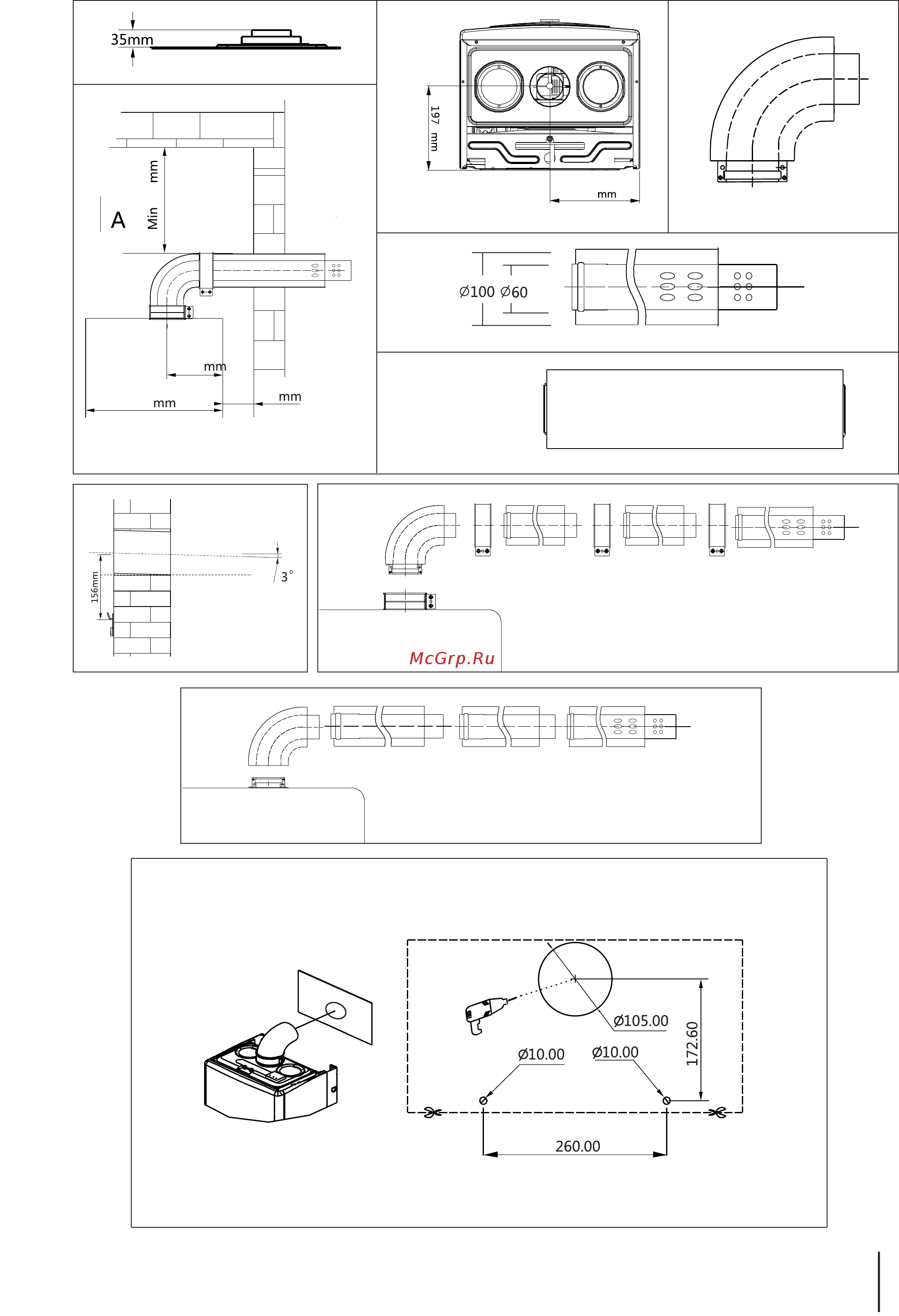

Расположения вентиляционного отверстия 1
Рабариты отверстия дымохода
Стандартное колено
Схема установки дымовой трубы (I)
Стандартная вытяжка
Элемент удлинения дымовой трубы
Установка
дымовой трубы
Удлиненная дымовая труба
Пример установки дымовой трубы
Удлиненная дымовая труба
Помещение
Улица
200
201,5
300
403
201,5
18
Содержание
- Руководство по обслуживанию 1
- Вращение описание дисплей 2
- Дисплей 2
- Использование кнопок и переключателей 2
- Кнопка 1 с помощью данной кнопки пользователь выбирает режимы работы отопления котла чтобы изменить режимы работы необходимо крутить движок вправо чтобы выключить котел или снять ошибку движок необходимо крутить влево расшифровка режимов под кнопкой 1 off котел выключен отопление котел работает по заданной температуре отопления часы котел работает по еженедельной программе авто график котел работает по датчику наружной температуре или комнатному термостату заводская настройка режим работы по наружному датчику температуры отопление котел работает по заданной температуре отопления на режимы работы гвс данная кнопка не влияет 2
- Кнопка 2 4 с помощью данной кнопки пользователь изменяет температуры гвс 2
- Кнопка 3 5 с помощью данной кнопки пользователь изменяет температуры отопления 2
- Кнопка ② кнопка ③ 2
- Кнопка ④ кнопка ⑤ кнопка ① 2
- Кнопки и переключатели включение выключение 2
- Нажать уст описание 2
- Нажать уст описание дисплей 2
- Настройка температуры гвс 2
- Настройка температуры системы отопления 2
- Переключение между режимами зима лето 2
- Дисплей 3
- Пустая страница 3
- Вращение описание дисплей 4
- Дисплей 4
- Использование кнопок и переключателей 4
- Кнопка ② кнопка ③ 4
- Кнопка ④ 4
- Кнопка ⑤ кнопка ① 4
- Кнопки и переключатели включение выключение 4
- Нажать уст описание 4
- Нажать уст описание дисплей 4
- Настройка температуры гвс 4
- Настройка температуры отопления 4
- Переключение между режимами зима лето 4
- Выбор режима работы и использование термостата 5
- Значек 5
- Настройка часов 5
- Правило установки датчика наружой температуры размещение на северной стороне дома предусмотреть избежание попадания прямых солнечных лучей на датчик во избежание попадания влаги на датчик необходимо дополнительно установить декоративную коробку 5
- Установите меню 35 в режим off раздел настройка газового котла на дисплее загорится 5
- Автоматическая работа с учетом комнатной температуры 6
- Использование комнатного термостата 6
- Применение датчика в режиме комнатной температуры с помощь кнопки 1 переведите котел в режим авто график на дисплее загорится домик с градусником большими цифрами будет показана температура в помещение маленькими над временем заданная температура при которой котел включается с помощью кнопок 3 5 установите температуру помещения которую должен поддерживать газовый котел далее с помощью кнопки 1 переведите котел в режим отопление с помощью кнопок 3 5 установите температуру теплоносителя к примеру 55 градусов с помощью кнопки 1 переведите котел обратно в режим авто график итог пользователь устанавливает температуру в помещении 27 градуса и температуру теплоносителя 55 градусов котел будет поддерживать в помещении 27 градуса с температурой радиаторов 55 градусов 6
- Пустая страница 6
- Автоматическая работа на основе температуры на улице 7
- Автоматическая работа с учетом комнатной температуры 7
- Выбор статуса работы и использование термостата 7
- Настройка часов 7
- Приоритет комнатного термостата 7
- Программирование еженедельной работы 7
- Компенсация отображаемой температуры 8
- Настройка разницы температуры обратной магистрали с учетом комнатного термостата 8
- Настройка разности температуры подачи и обратной магистрали системы отопления 8
- Переведите котел в режим off 8
- Установка еженедельной программы 8
- Дисплей 9
- Компенсация отображаемой температуры 9
- Н аж пов уст описание 9
- Наж пов уст описание 9
- Наж пов уст описание дисплей 9
- Настройка минимальной температуры гвс при работающей еженедельной программе 9
- Настройка разницы температуры обратной магистрали с учетом комнатного термостата 9
- При установленной температуре на комнатном термостате 20 градусов и заданном меню 04 3 градуса газовый котел нагреет температуру в помещении до 20 градусов отключается и включится при условии когда температура в помещении опустится до 17 градусов 20 3 17 9
- Установка еженедельной программы 9
- Например если вы установите меню 10 3 температура для гвс 42 котел нагревает гвс 42 5 47 5 фиксирована не может быть изменена котел начнет снова греть гвс при условии запроса на гвс и температуре 42 3 39 3 устанавливает в меню 10 10
- Настройка разницы температуры для автоматического включения в режиме гвс 10
- Настройка разности температуры подачи и обратной магистрали системы отопления 10
- Пустая страница 10
- Дисплей 11
- Наж пов уст описание 11
- Наж пов уст описание дисплей 11
- Настройка 60 минутного таймера приготовления гвс 11
- Настройка времени задержки для авт включения отопления 11
- Наж пов уст описание дисплей 12
- Настройка автоматического включения отопления 12
- Настройка ограничения минимального расхода для гвс 12
- Пустая страница 12
- Дисплей 13
- Наж пов уст описание 13
- Наж пов уст описание дисплей 13
- Настройка 60 минутного таймера приготовления гвс 13
- Настройка времени задержки авт включения отопления 13
- Настройка времени задержки вентилятора 13
- Настройка разницы температуры для автоматического включения в режиме гвс 13
- Важные меры предосторожности 14
- Инструкция по установке 14
- Настенный газовый котел 14
- Пустая страница 14
- Пустая страница 15
- Важные меры предосторожности 16
- Другие меры предосторожности 16
- Инструкция по установке русская версия 16
- Настенный газовый котел 16
- Очистка и уход 16
- Предупреждение происшествий 16
- Демонтаж передней панели 17
- Инструкции по демонтажу 17
- Инструкции по установке 17
- Подключение к системам газо и водоснабжения 17
- Установка 17
- Установка дымохода 17
- Демонтаж передней панели 18
- Инструкции по демонтажу 18
- Инструкции по установке 18
- Подключение к системам газо и водоснабжения 18
- Установка 18
- Установка дымохода 18
- Выключите газовый котел и отключите питание 2 проверьте систему на наличие утечек убедитесь что система полностью герметична 3 открутите клапан подпитки чтобы добавить воду в систему 4 закройте клапан подпитки водой когда давление в системе установится в пределах 1 бар 1 бар 5 включите котел 20
- Газовый котел оборудован клапаном подпитки в случае если давление в системе отопления упало ниже 0 бар 20
- Датчик температуры наружного воздуха устанавливается под карнизом или с наружной стороны окна вдали от попадания 20
- Заполнение котла водой 20
- Заполнение котла водой слив системы отопления 20
- Наполнение системы водой происходит медленно открутите выпускной воздушный клапан для выхода воздуха который мог остаться в системе отопления 20
- Подготовка перед запуском 20
- Прямых солнечных лучей от трубопроводов дымохода выходного отверстия горячего воздуха в системах кондиционирования и т д которые являются искусственными источниками тепла 20
- Пустая страница 20
- Установка датчика температуры наружного воздуха 20
- Циркуляционный насос 20
- L1p20 f21 t l1p26 f21 t 21
- Компоненты 21
- Подключение магистралей 21
- Hw bw g w hb 22
- L1p15 f21s t l1p20 f21s t 22
- L1p26 f21o t 22
- L1p26 f21s t l1p30 f21s t 22
- Вентилятор 22
- Воздухоотводчик 22
- Выпускной воздушный клапан 22
- Газ 22
- Газовыйклапан 22
- Горелка 22
- Датчик гвс 22
- Датчик давления гвс 22
- Датчик отопления 22
- Датчик температуры дымовых газов 22
- Клапан безопасности газовый клапан 22
- Клапан подпитки 22
- Компоненты 22
- Манометр 22
- Насос 22
- Пластинчатый 22
- Расширительный бак 22
- Реле давления воздуха 22
- Теплообменник 22
- Термостат 22
- Трехходовой клапан 22
- L1p20 f21 t l1p26 f21 t 23
- Битермический тип без трехходового клапана 23
- Датчик 23
- Датчик потока воды 23
- Катушка модуляции 23
- Отопления 23
- Параметр может быть изменен без предварительного уведомления 23
- Перегрев 23
- Примечание 23
- Температуры 23
- Термостат 23
- Эл схема платы управления 23
- Cn3 cn2 24
- L1p15 f21s t l1p20 f21s t l1p26 f21s t l1p30 f21s t 24
- Важно монтаж и ввод оборудования в эксплуатацию необходимо осуществлять силами специализированной организации имеющие необходимые допуски к данным видам работ в соответствии с законодательством рф при несоблюдении данного условия гарантийное и дополнительное сервисное обслуживание на изделие не распространяется перед запуском котла в режим отопления обязательно настройте параметры центральной платы управления 26
- Включите газовый котел в сеть на дисплее котла загорится режим off только в этом режиме можно настроить проверить центральную плату управления сохнарите настройки 26
- Пустая страница 26
- Пустая страница 27
- A клапан 28
- C клапан безопасности системы отопления 28
- D циркуляционный насос e воздухоотводчик 28
- F расширительный бак g термостат дымового газа 28
- H подключение дымовой трубы j датчик отопления 28
- K термостат с ограничителем температуры l теплообменник m горелка n газовый клапан 28
- Подпитки b датчик протока 28
- Гвс 29
- Технические параметры 29
- Признаки неисправности и метод их устранения 30
- Ltem no no off 31
- Выявление неисправностей и их устранения 31
- П п название компонента количество 31
- Причины и устранение неисправностей 31
- Пункт меню название значение параметра 31
- Упаковочный лист 31
- Ltem no 32
- Выявление неисправностей и их устранения 32
- Причины и устранение неисправностей 32
- Пункт меню название значение параметра 32
- L1p15 f21s t 1 2 33
- L1p15 f21s t 2 2 34
- L1p20 f21s t 1 2 35
- L1p20 f21s t 2 2 36
- L1p20 f21 t 1 3 37
- L1p20 f21 t 3 3 39
- L1p26 f21 t 3 3 42
- L1p26 f21 s 1 2 43
- L1p26 f21 s 2 2 44
- L1p26 f21s t 1 4 45
- 工程图视图16 45
- L1p26 f21s t 2 4 46
- 工程图视图3 46
- 顶板组件 46
- B00109 47
- G00805 47
- L1p26 f21s t 3 4 47
- 工程图视图4 47
- 底座挡板组件 47
- L1p26 f21s t 4 4 48
- Пустая страница 48
- L1p26 f21o t 1 3 49
- G00101 50
- G00102 50
- L1p26 f21o t 2 3 50
- L1p26 f21o t 3 3 51
- Пустая страница 51
- L1p30 f21s t 1 4 52
- 工程图视图17 52
- L1p30 f21s t 2 4 53
- 工程图视图4 53
- 底座挡板组件 53
- D3水路组件28 54
- L1p30 f21s t 3 4 54
- 工程图视图13 54
- L1p30 f21s t 4 4 55
- Пустая страница 55
- Особые отметки 56
- Вводе в 57
- Операции 57
- Операции при 57
- Осмотре и проведении 57
- Первичном 57
- При 57
- Работы по техническому обслуживанию 57
- Эксплуатацию 57
