13
Газовые тепловентиляторы серии ГП
В любом случае, необходимо использовать трубы, сертифицированные для предполагаемого типа
системы. Под заказ «S.M.A.R.T. Отопление» может поставить сертифицированные жесткие трубы,
коаксиальные трубы и терминалы.
Для расчета системы труб следует рассчитать общую потерю давления в самой системе. Максимально
допустимая общая потеря давления зависит от модели аппарата (табл. 1). Потери давления в
дымоходе, трубах для воздуха и соосных трубах, поставляемых компанией «S.M.A.R.T. Отопление»,
приведены в таблице 2 (для Ø 80 и Ø 100) и в таблице 3 для Ø 110 и Ø 130 (для аппаратов ГП2). Потери
давления в наружных терминалах могут не учитываться, так как они незначительны. При
проектировании необходимо проверить, что суммарные потери давления в системе труб ниже
максимально допустимой потери давления аппарата.
Максимальные длины труб для воздуха и дымоходной трубы, в зависимости от типа системы,
приводятся в табл. 4 и 5. Данные значения считаются ПРИБЛИЗИТЕЛЬНЫМИ для стандартных схем
установки, когда труба для воздуха и дымоходная труба прямые. В противном случае, следует
рассчитать потери давления (см. ПРИМЕРЫ РАСЧЕТА стр. 15).
При установке горизонтальных дымоходных труб длиной более 1 м, во избежание стекания возможных
капель конденсата в аппарат, необходимо установить дымоход с обратным скатом 2 или 3 см на 1 м
длины (рис. 7). Кроме этого, для правильной установки наружных терминалов для вывода продуктов
сгорания и забора воздуха для горения, следовать указаниям на риc. 8.

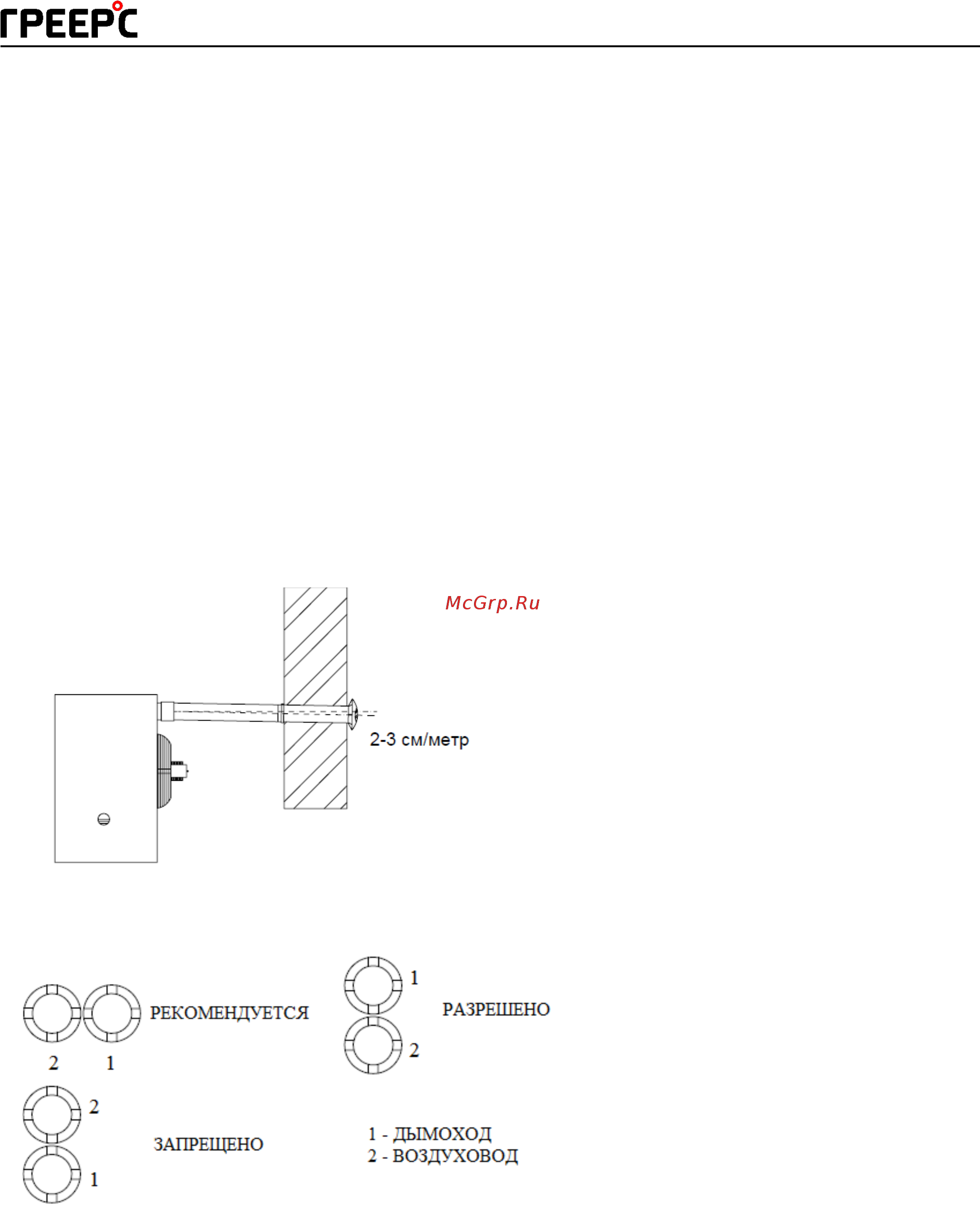

Рис. 7. Обратный скат горизонтальных труб.
Рис. 8. Положение наружных терминалов на стене
При использовании вертикального дымохода, во избежание стекания капель конденсата в вытяжной
вентилятор, в основании вертикального участка дымохода необходимо установить Т-образный элемент
для сбора возможного конденсата (рис. 5).
