Газовые тепловентиляторы серии ГП
Описание устройства
Газовый тепловентилятор серии «ГП» является автономным отопительным устройством с герметичным
контуром горения и принудительной тягой. Предназначен для отопления промышленных и коммерческих
помещений.
Принцип работы тепловентилятора основан на том, что продукты сгорания проходят через
теплообменники, которые снаружи обдуваются потоком воздуха от нагнетающего(их) (осевого(ых),
радиального(ых)) вентилятора(ов), что приводит к подаче горячего воздуха в помещение.
Аппарат предназначен для установки внутри отапливаемого помещения.
Группа аппаратов ГРЕЕРС ГП состоит из следующих моделей:
► ГРЕЕРС «ГП1-21» – аппарат номинальной тепловой мощностью 21 кВт,
► ГРЕЕРС «ГП1-31» – аппарат номинальной тепловой мощностью 28 кВт,
► ГРЕЕРС «ГП2-60» – аппарат номинальной тепловой мощностью 55,2 кВт,
► ГРЕЕРС «ГП1-21Р» – аппарат номинальной тепловой мощностью 21 кВт,
► ГРЕЕРС «ГП1-41Р» – аппарат номинальной тепловой мощностью 33,8 кВт,
► ГРЕЕРС «ГП1-51Р» – аппарат номинальной тепловой мощностью 44 кВт.
!
Есть возможность монтажа тепловентиляторов с осевым двигателем под
перекрытием. При заказе таких аппаратов обязательно предупредите об этом своего
менеджера, так как у них есть отличия от обычных аппаратов!
(см. раздел «Установка под перекрытием», стр. 17)
► Панели устройства выполнены из оцинкованного металлического листа.
► Устройство может работать на природном (G20) и сжиженном нефтяном газе (G30/G31).
Тепловентилятор относится к категории II
2H3+
по классификации EN 1020.
► Контур горения герметичный относительно обогреваемого пространства и отвечает требованиям
технических условий EN 1020 для устройств типа "С": отбор воздуха горения и отвод газов
выполняются снаружи и обеспечиваются вытягивающим вентилятором, встроенным в контур
горения.
► Работа тепловентилятора управляется термостатом воздуха (не входящим в стандартную
комплектацию). При срабатывании термостата автоматика аппарата включает главную горелку.
Ионизационный датчик контролирует зажигание.
► Под заказ компания «S.M.A.R.T. Отопление» поставляет специальный напольный пульт для
регулировки температуры воздуха и времени включения устройства.
► Подача горячего воздуха в помещение может выполняться свободно или через воздуховоды.
► Нагнетающий(ие) вентилятор(ы) включается(ются) автоматически только, когда получает сигнал
от термостата вентиляции, то есть при горячих теплообменниках, что необходимо для
предотвращения подачи холодного воздуха в помещение и выключается при охлажденных
теплообменниках.

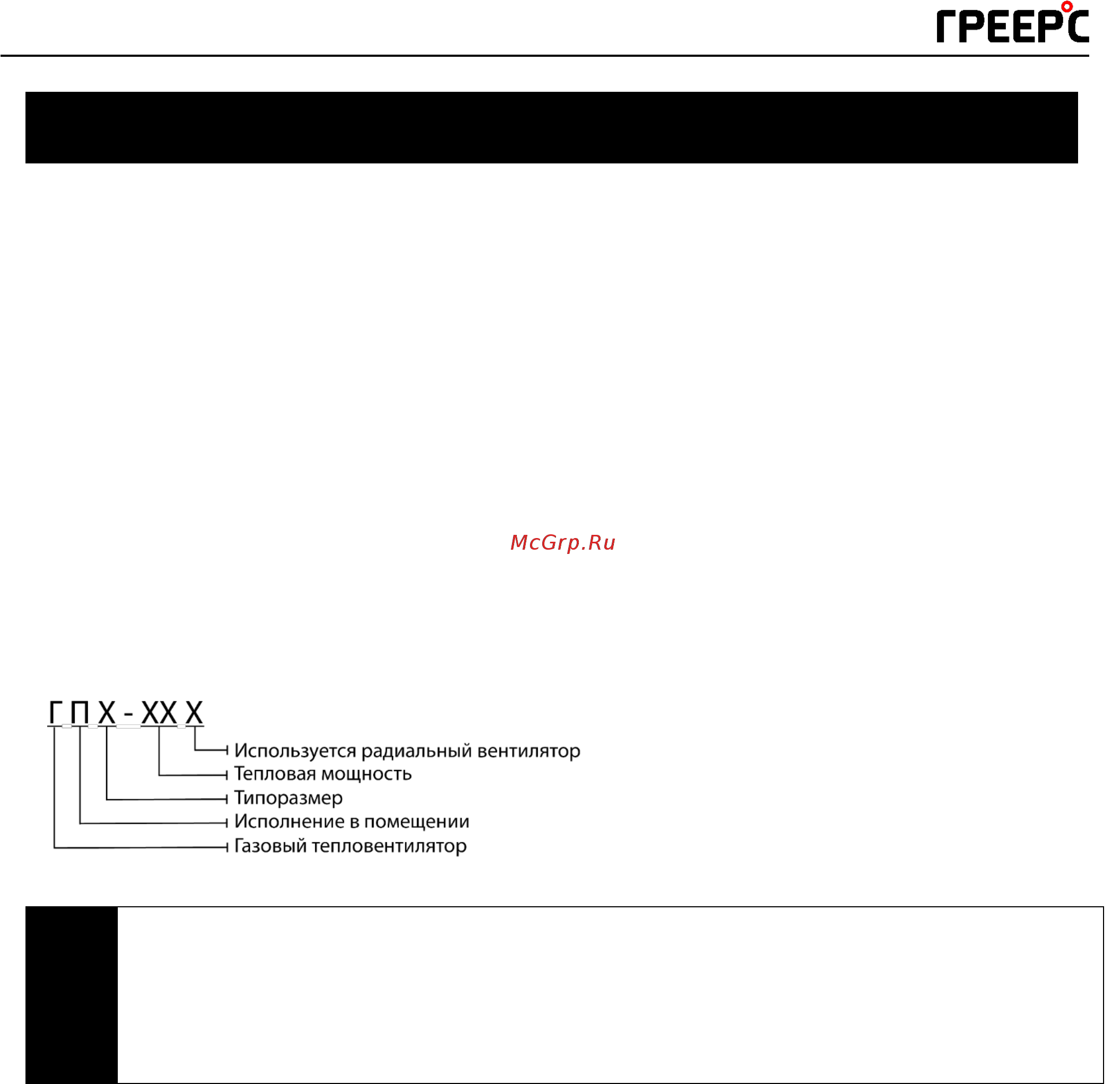

ГП1-51Р:
Г – газовый воздухонагреватель,
П – исполнение в помещении,
1 – типоразмер,
51 – номинальная тепловая мощность 44 кВт,
Р – используется радиальный вентилятор.
