Греерс ГП1-41Р [21/40] Порядок регулировки для природного газа
![Греерс ГП1-21 [21/40] Порядок регулировки для природного газа](/views2/1335071/page21/bg15.png)
21
Газовые тепловентиляторы серии ГП

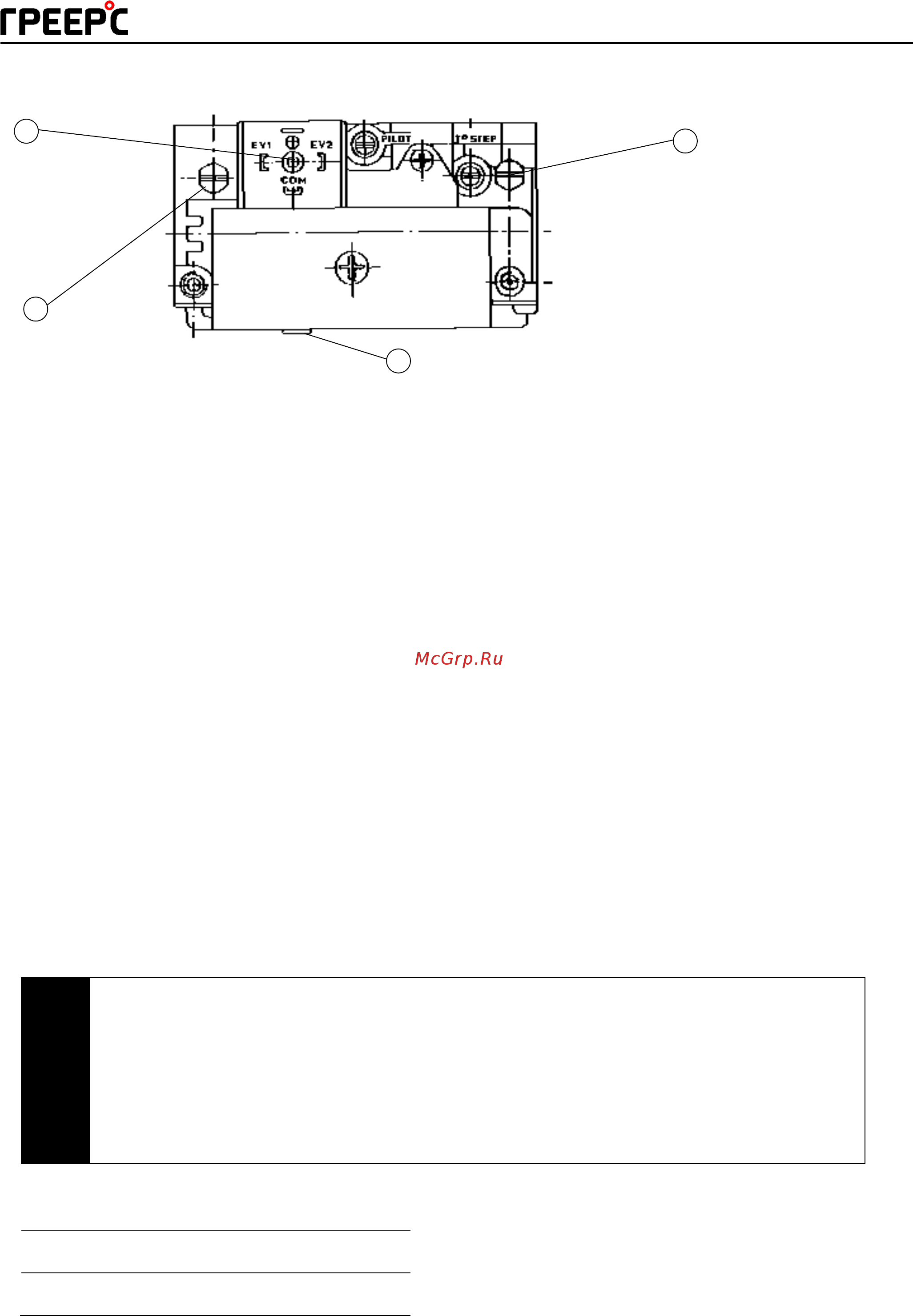

Рис. 17. Клапан "SIT 830 TANDEM"
В случае, если становится необходимой регулировка, действовать следующим образом.
Порядок регулировки для природного газа:
1. Снять защитную крышку с помощью небольшой отвертки.
2. Подсоединить манометр к газовому давлению, выкрутив винт С.
3. Включить устройство.
4. Отрегулировать давление в горелке с помощью винта A (рис. 20) до значения, указанного в
Таблице 7. Для увеличения давления следует поворачивать по часовой стрелке, для
уменьшения – против часовой. Для выполнения операции необходимо использовать торцевой
трубчатый ключ на 8 мм.
5. Отсоедините манометр и заверните заглушку.
6. Два или три раза включите и выключите устройство, чтобы проверить правильность и
стабильность регулирования.
Порядок регулировки для сжиженного нефтяного газа (СНГ):
1. Убедиться в том, что регулировочный винт A закручен до упора (рис. 17).
Таким образом, давление в горелке напрямую связано с давлением в линии.
2. Проверить, что давление в линии равно 30 мбар (для газа G30) или 37 мбар (для газа G31).
3. Понижение линейного давления выполняется с помощью соответствующих редукторов давления
первой стадии, устанавливаемых рядом с резервуаром жидкого газа, понижающих давление до
1,5 бар и редуктора второй стадии с 1,5 бар до 30 или 37 мбар, устанавливаемого рядом с
воздухонагревателем, но обязательно снаружи здания.
!
После подачи давления газа, включите и выключите устройство, и
проверьте стабильность давления на горелке. При необходимости
отрегулируйте заново.
После завершения регулирования газового давления, заглушите винт
регулировки зазора клапана.
Проверьте утечку газа, используя мыльную воду или другой подходящий метод.
Технические данные клапана SIT 830 TANDEM
Напряжение питания
230 В – 50 Гц
Рабочая температура
от 0°C до +60°C
A
B
D
C
А – регулятор давления
B – отбор давления на входе
С – отбор давления на выходе
D – cоединители для электропитания
