17
Газовые тепловентиляторы серии ГП
Функциональность и технические параметры тепловентиляторов серии ГП-В, предназначенных для
подпотолочного монтажа, как и в случае стандартных тепловентиляторов серии ГП, одинаковы.
A
B
C
D
E
F
1400 мм
Подпотолочный газовый тепловентилятор – это тепловентилятор с направленным вниз вертикальным выходом
воздуха,
осевой вентилятор которого установлен вверху. Тепловентилятор предназначен для подпотолочного монтажа и
должен устанавливаться с учетом указаний,
представленных на рис. 12.
«S.M.A.R.T. Отопление» поставляет аппараты для установки под перекрытием (ГП-В).
Рис. 12. Подпотолочный монтаж

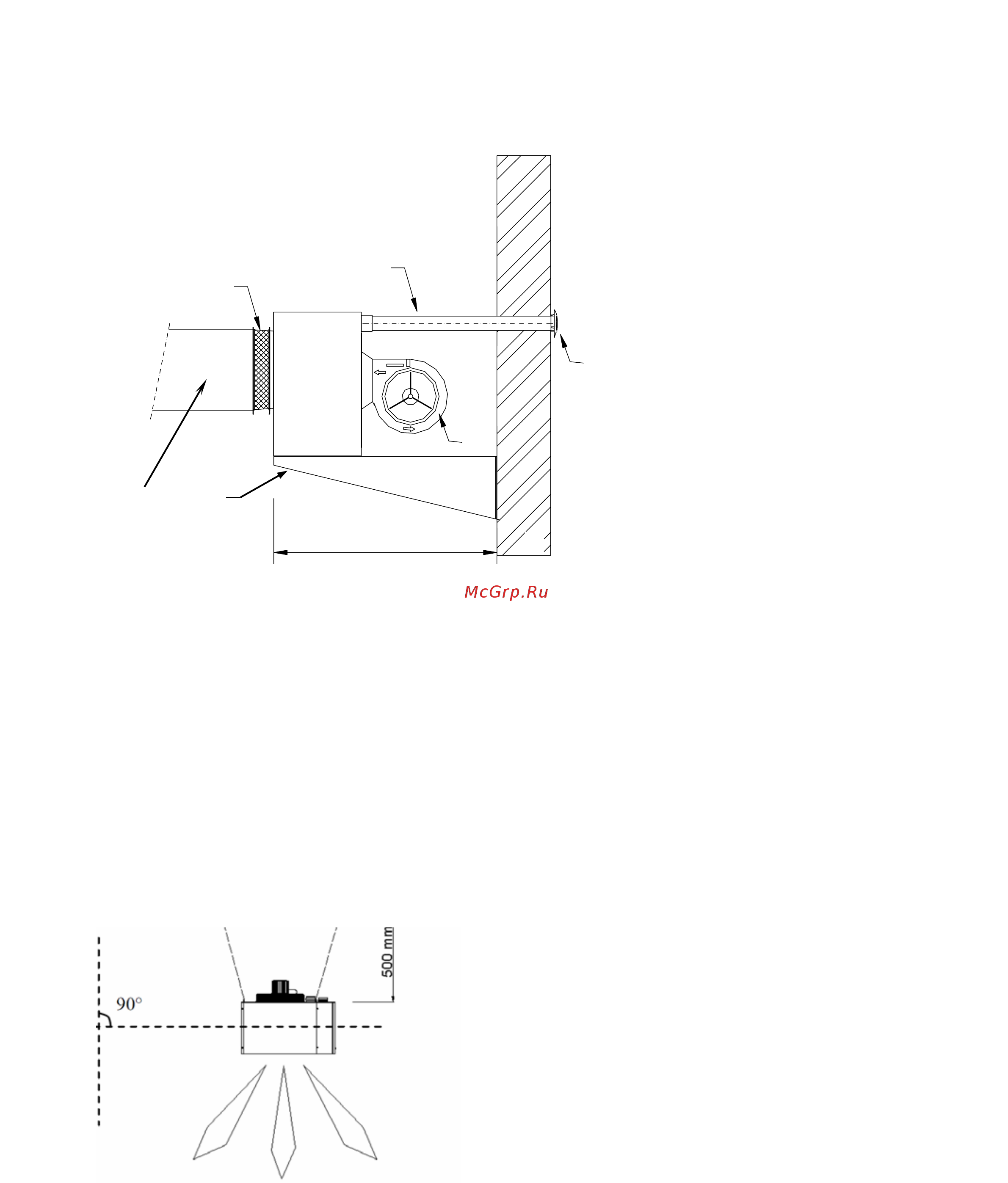

ПРИМЕР УСТАНОВКИ ГП1 с радиальным двигателем
Рис. 11. Поддерживающие кронштейны
A – противовибрационная муфта (аксессуар)
B – вентилятор радиальный
C – трубопроводы воздух/дым ø 80 мм
(аксессуар) D – наконечник (аксессуар)
E – кронштейн (аксессуар)
F – канал (не поставляем)
