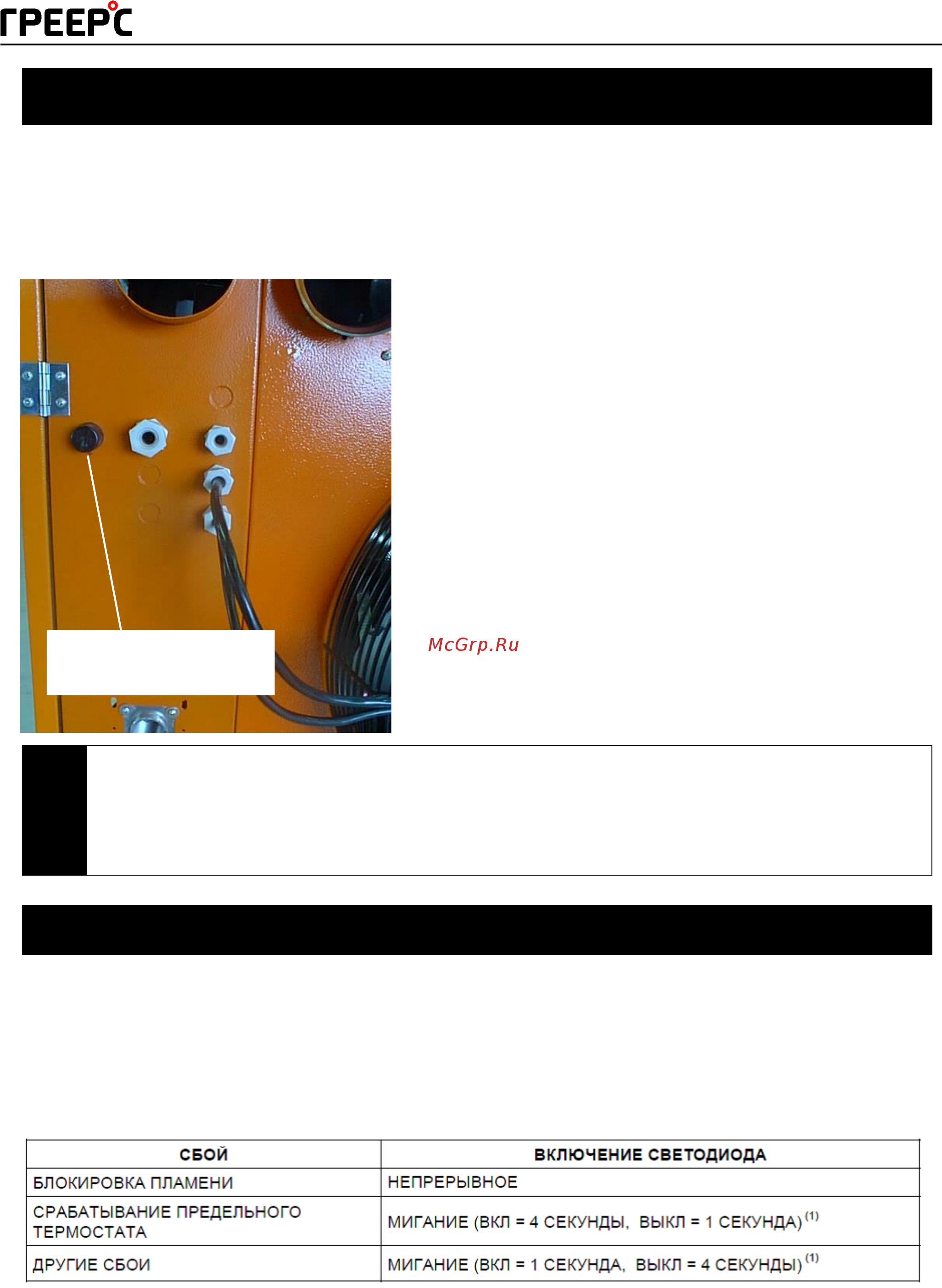

![Греерс ГП1-31 [33/40] Сброс предельного термостата](/views2/1335071/page33/bg21.png)
33
Газовые тепловентиляторы серии ГП
Сброс предельного термостата
Предельный термостат останавливает горелку, если устройство перегревается. Сброс предельного
термостата осуществляется вручную, нажатием кнопки сброса, помещенной на тыльной панели прибора
(для этого сначала следует удалить защитную заглушку, рис. 30). После сброса заменяют защитную
заглушку.
Рис. 30. Сброс предельного термостата.
Рисунок
КНОПКА СБРОСА
ПРЕДЕЛЬНОГО
ТЕРМОСТАТА
!
Если срабатывает предельный термостат, это указывает на неисправность
прибора. В случае частой остановки устройства, пожалуйста, обратитесь в
сервисный центр компании «S.M.A.R.T. Отопление».
Сигнализация о сбоях в работе
О сбоях, возникающих во время работы, сигнализирует специальная сигнальная лампочка с подсветкой
(C) на кнопке (B) дистанционного пульта (рис. 27).
Ниже в табл. 9 даны описания сбоев, показываемых на дистанционном пульте и
способ сигнализации.
Таблица 9. Сбои, показываемые на дистанционном пульте
(1) - После 72 часов непрерывного состояния мигания, светодиод начинает гореть непрерывно
