8
Газовые тепловентиляторы серии ГП

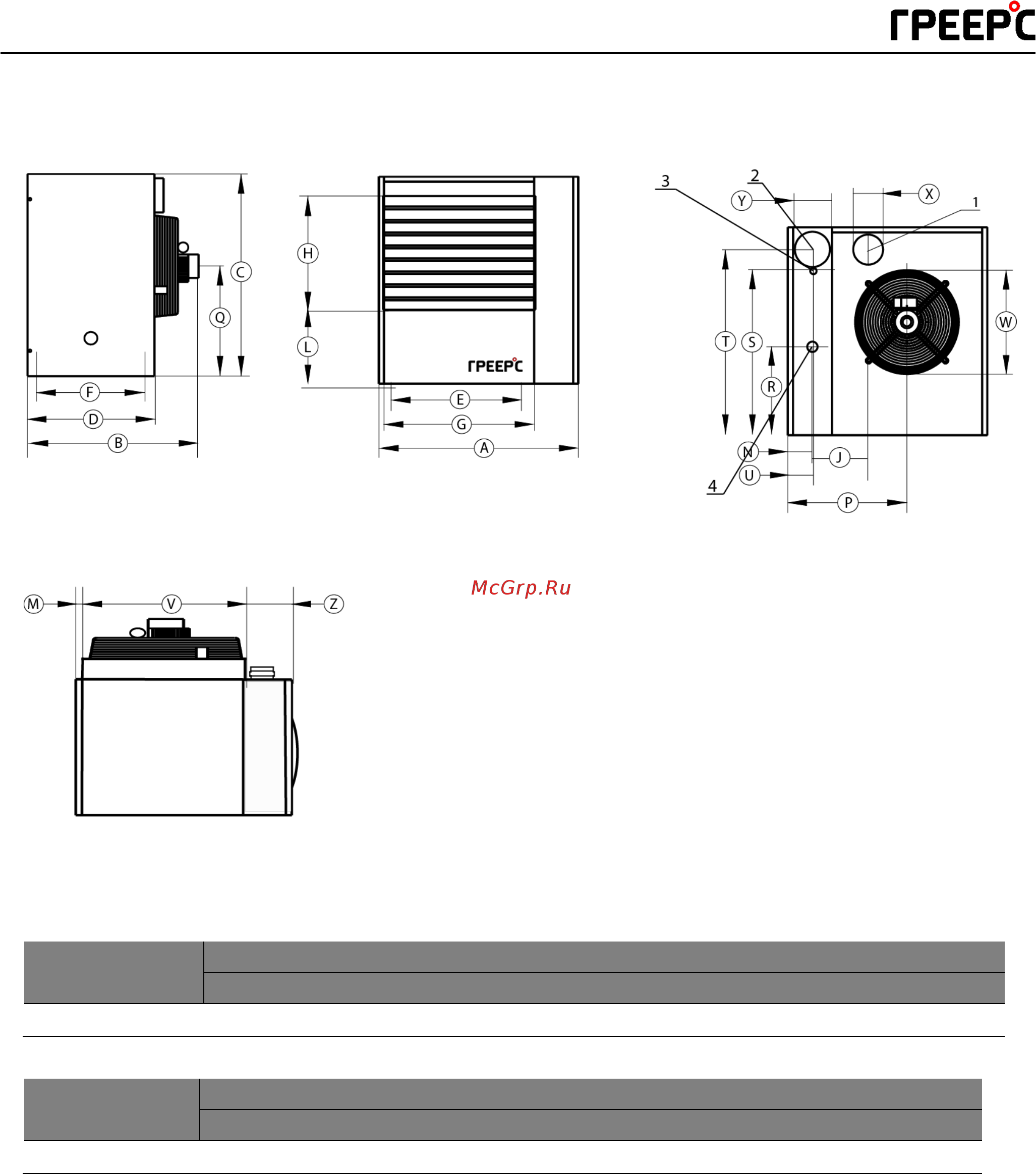

Габариты аппаратов серии ГП2
Вид справа Вид спереди Вид сзади
Модель
Размеры, мм
A
B
C
D
E
F
G
H
I
J
L
M
ГП2-60
796
760
800
570
510
405
580
536
490
120
180
20
Модель
Размеры, мм
N
P
Q
R
S
T
U
V
W
X
Y
Z
ГП2-60
121
486
360
340
600
720
136
580
520
80
80
196
Вид сверху
1 – выход газохода
2 – подача воздуха
3 – напряжение питания
4 – подача газа
