22
Газовые тепловентиляторы серии ГП
Таблица 7. Установка давления на горелке
Тип газа
ГП1-21
ГП1-31
ГП1-41Р
ГП1-51Р
Природный газ (g20)
(рабочее давление 20 мбар)
10,5 мбар
107 мм H
2
O
10,0 мбар
102 мм H
2
O
8,6 мбар
98 мм H
2
O
8,0 мбар
82 мм H
2
O
СНГ пропан-бутан (g30)
(рабочее давление 30 мбар)
28,5 мбар
290 мм H
2
O
28,5 мбар
290 мм H
2
O
28,5 мбар
290 мм H
2
O
27,8 мбар
283 мм H
2
O
СНГ пропан или
промышленный (g37)
(рабочее давление 37 мбар)
36,5 мбар
372 мм H
2
O
36,5 мбар
372 мм H
2
O
36,5 мбар
372 мм H
2
O
35,5 мбар
362 мм H
2
O
Для устройств серии ГП2
Для правильной работы тепловентиляторов серии ГП2 необходимо, чтобы калибровка газового клапана
соответствовала значениям, указанным в табл. 8. Аппарат поставляется с откалиброванным газовым
клапаном. В случае, если возникает необходимость в регулировке, действовать следующим образом:
Исходные условия: тепловентилятор установлен и соединен с электросетью и линией газа.
1. Подсоединить манометр к штуцеру для измерения давления A, сняв соответствующий
уплотнительный винт (рис. 18).
2. При использовании дифференциального манометра необходимо подсоединить штуцер для
измерения давления A газового клапана к положительному контакту манометра.
3. Включить аппарат и подождать, пока пламя стабилизируется (около 2 минут).
4. При открытом окошке поворачивать винт для регулировки коррекции C (рис. 18) до получения
номинального значения, приведенного в табл. 8.
5. Убедиться, что процент CO2 соответствует значению, указанному в табл. 1.
В противном случае, отрегулировать коррекцию дополнительно.
В любом случае, она НИКОГДА не должна превышать максимальное значение (табл. 8) и быть
ниже минимального (табл. 8), до тех пор, пока процент CO2 не будет соответствовать значению,
указанному в табл. 1.
6. Отсоединить манометр и вернуть на место уплотнительный винт штуцера давления A.
7. Выключить и снова включить два или три раза аппарат для контроля стабильности калибровки.
В устройстве тепловентилятора ГП2 используется клапан "SIT 830 NOVAMIX" (рис. 18).

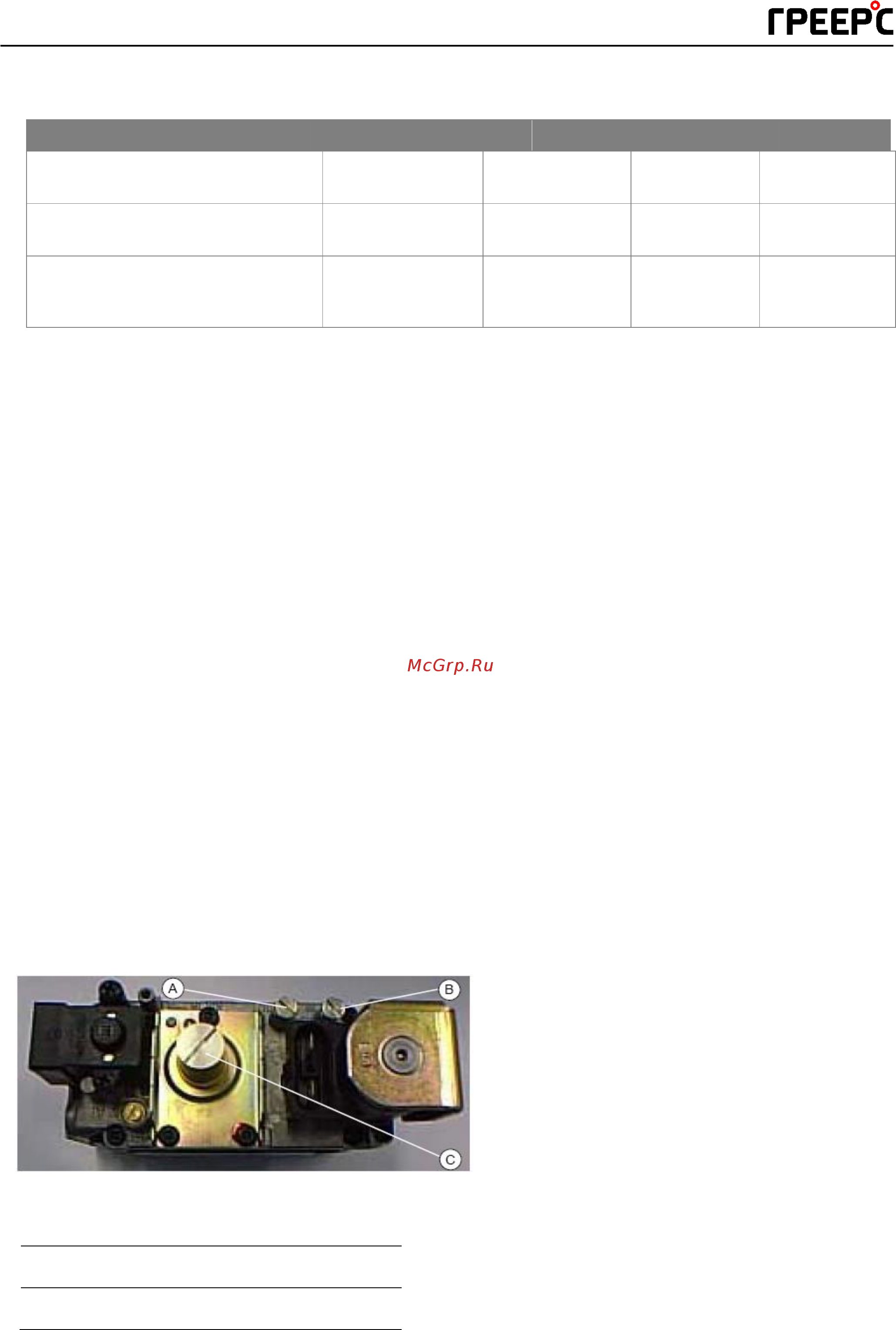

Рис. 18. Клапан Sit 822 Novamix.
Технические данные клапана SIT 822 TANDEM
Напряжение питания
230 В – 50 Гц
Рабочая температура
от 0°C до +60°C
A – штуцер давления для регулировки коррекции
B – штуцер давления для газа = 3 линии
С – регулятор коррекции
