Газовые тепловентиляторы серии ГП
Схема электрическая для установки нескольких тепловентиляторов ГП1

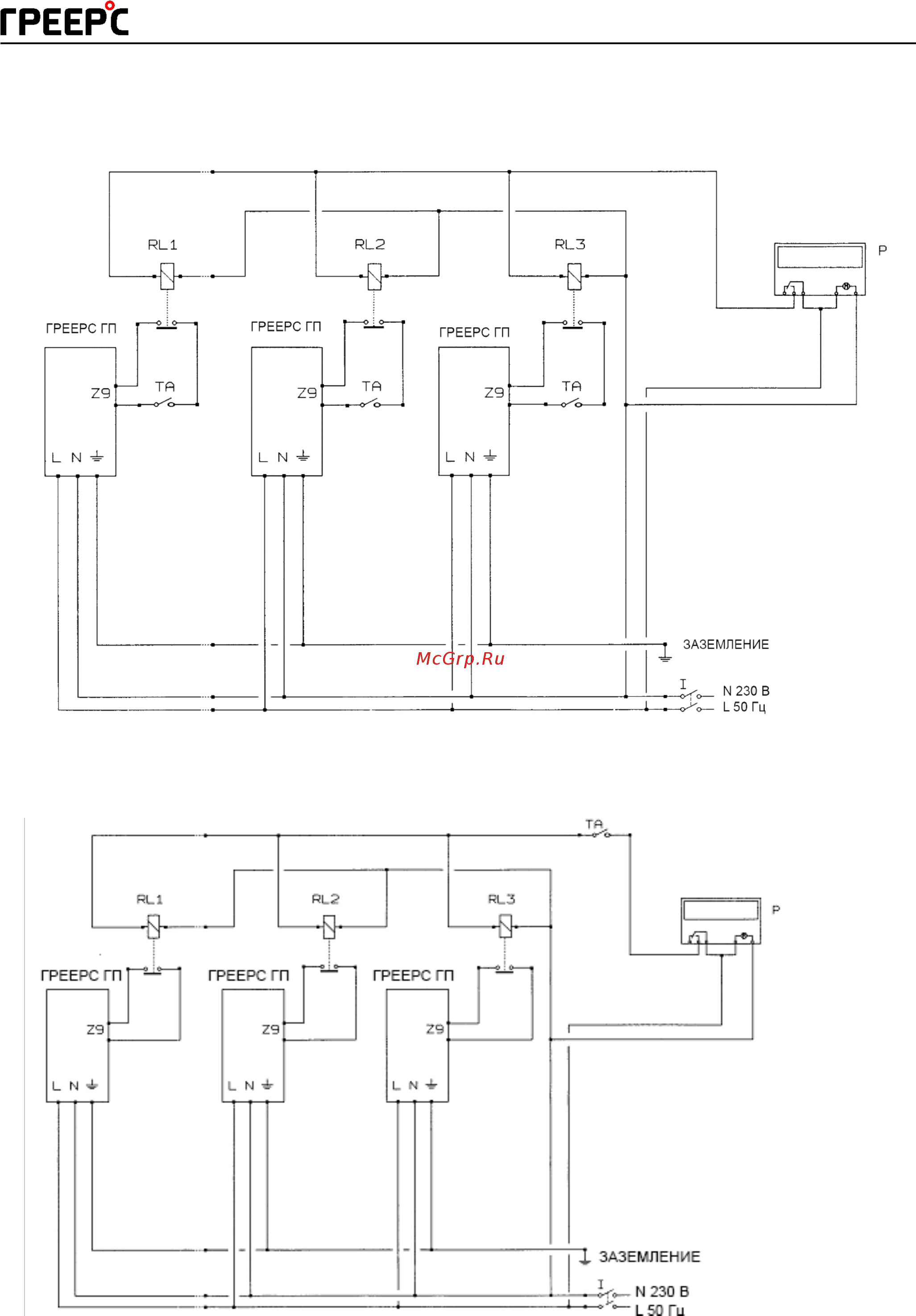

Рис. 22. Электрическая схема для установки нескольких тепловентиляторов с одним программатором и
несколькими комнатными термостатами.
Рис. 23. Электрическая схема для установки нескольких тепловентиляторов с одним программатором и
одним комнатным термостатом (с несколькими реле).
P – программатор
TA – внешний термостат
RL 1-2-3 – программируемое
управляющее реле
P – программатор
TA – внешний термостат
RL 1-2-3 – программируемое
управляющее реле
