Газовые тепловентиляторы серии ГП
Габариты аппаратов серии ГП1

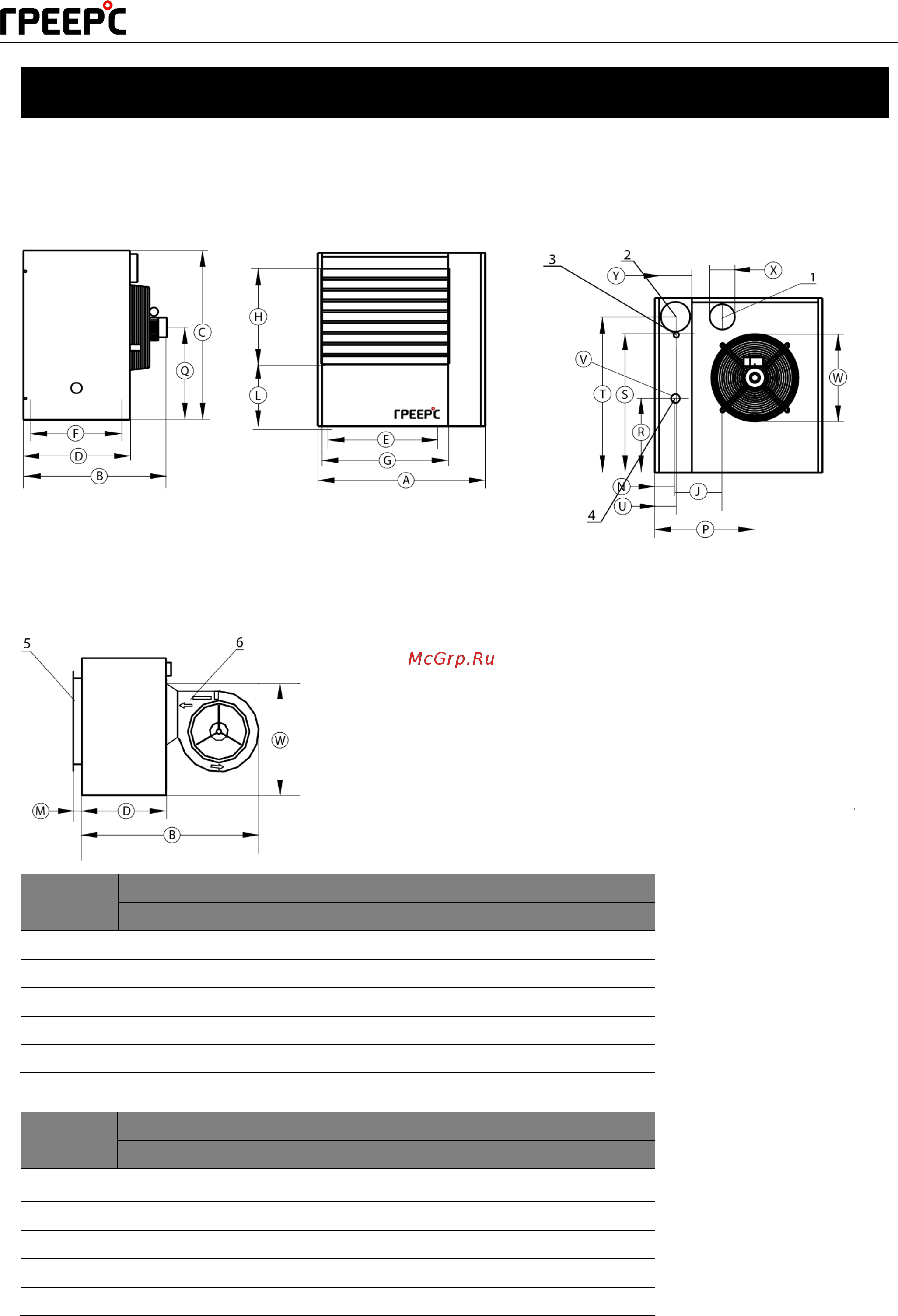

ГП1 с осевым вентилятором
Вид справа Вид спереди Вид сзади
Габариты
Модель
Размеры, мм
A
B
C
D
E
F
G
H
J
L
M
ГП1-21
630
651
800
490
370
405
440
430
120
285
-
ГП1-31
630
671
800
490
370
405
440
430
120
285
-
ГП1-21Р
630
990
800
490
370
405
440
430
120
285
50
ГП1-41Р
770
1030
800
490
510
405
580
430
120
285
50
ГП1-51Р
880
1030
800
490
620
405
690
430
120
285
50
Модель
Размеры, мм
N
P
Q
R
S
T
U
V
W
X
Y
ГП1-21
95
390
435
340
600
720
90
3/4
355
80
80
ГП1-31
95
390
435
340
600
720
90
3/4
355
80
80
ГП1-21Р
95
390
-
340
600
720
90
3/4
650
80
80
ГП1-41Р
95
460
-
340
600
720
90
3/4
650
80
80
ГП1-51Р
95
515
-
340
600
720
90
3/4
650
80
80
ГП1 с радиальным вентилятором
Вид сбоку
1 – выход газохода
2 – подача воздуха
3 – напряжение питания
4 – подача газа
5 – соединительный фланец
6 – вентилятор радиальный
