30
Газовые тепловентиляторы серии ГП

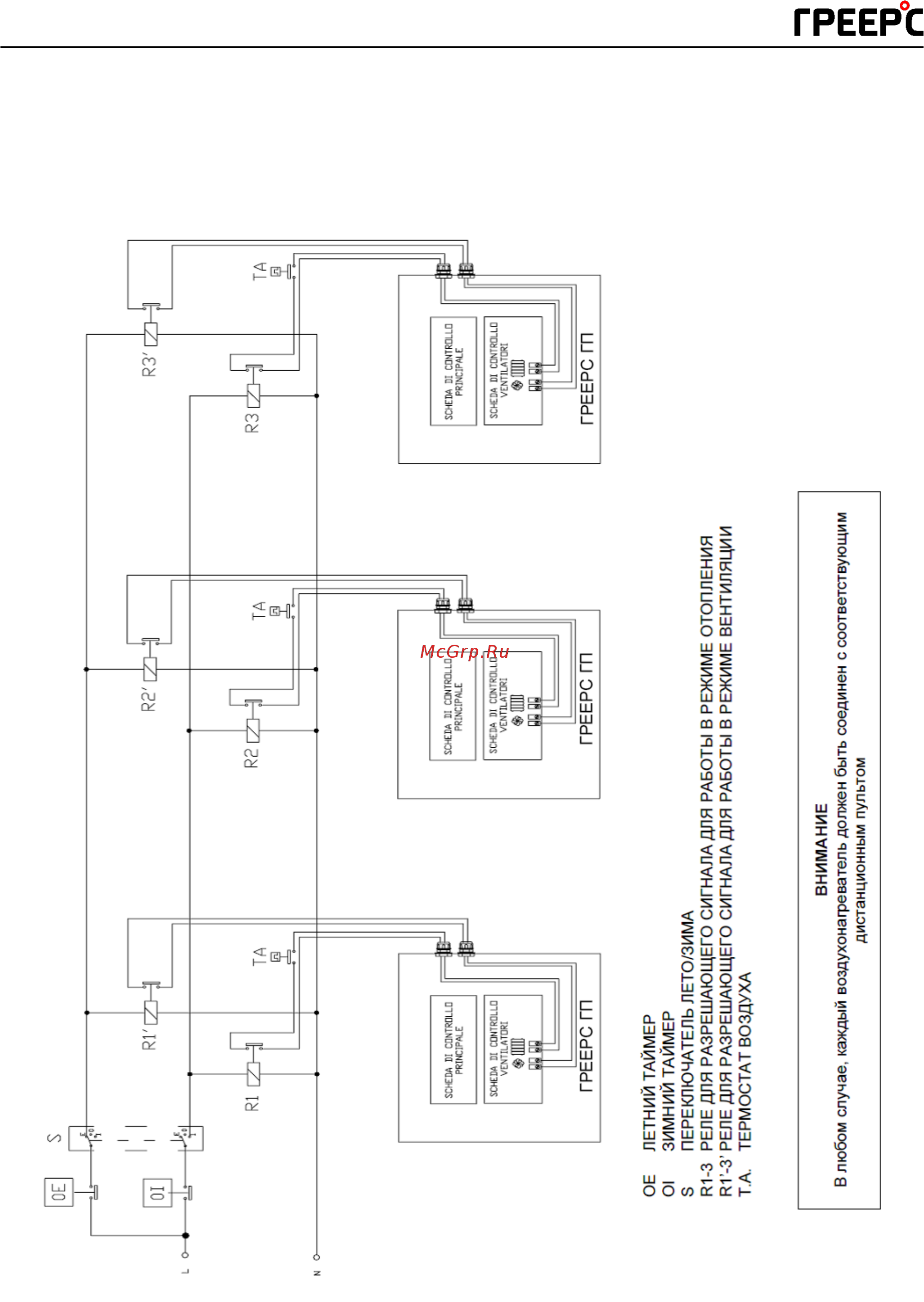

Электрическая схема для управления несколькими
тепловентиляторами через единый сигнал для ГП2
Рис. 26. Электрическая схема для управления несколькими тепловентиляторами через единый сигнал.
