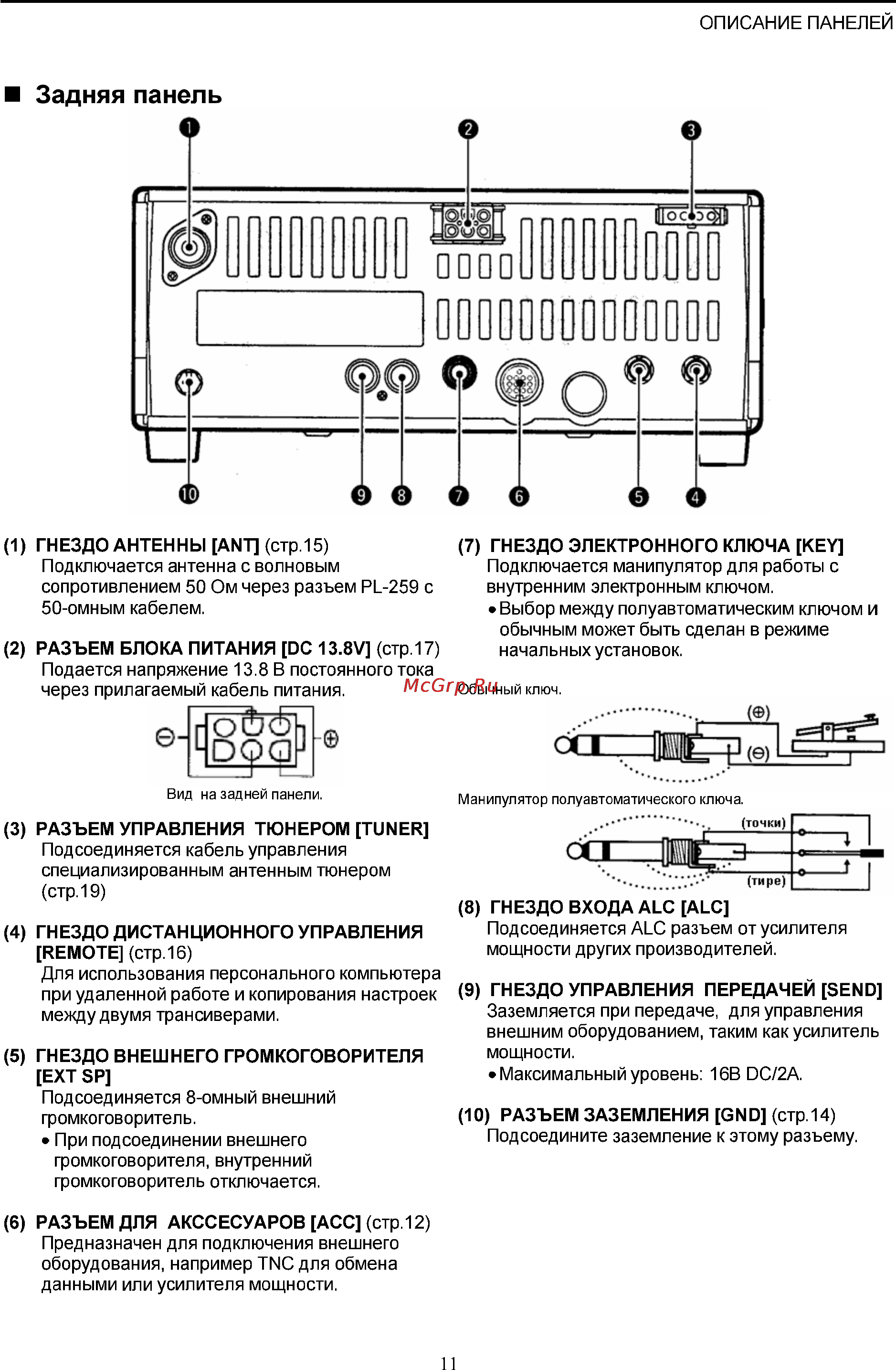

ОПИСАНИЕ ПАНЕЛЕЙ 1 ГНЕЗДО АНТЕННЫ ANT стр 15 Подключается антенна с волновым сопротивлением 50 Ом через разъем PL 259 с 50 омным кабелем 7 ГНЕЗДО ЭЛЕКТРОННОГО КЛЮЧА KEY Подключается манипулятор для работы с внутренним электронным ключом Выбор между полуавтоматическим ключом и обычным может быть сделан в режиме начальных установок 2 РАЗЪЕМ БЛОКА ПИТАНИЯ DC 13 8V стр 17 Подается напряжение 13 8 В постоянного тока через прилагаемый кабель питания Обычный ключ Вид на задней панели 3 РАЗЪЕМ УПРАВЛЕНИЯ ТЮНЕРОМ TUNER Подсоединяется кабель управления специализированным антенным тюнером стр 19 8 ГНЕЗДО ВХОДА АЬС АЬС Подсоединяется А1_С разъем от усилителя мощности других производителей 4 ГНЕЗДО ДИСТАНЦИОННОГО УПРАВЛЕНИЯ REMOTE стр 16 Для использования персонального компьютера при удаленной работе и копирования настроек между двумя трансиверами 9 ГНЕЗДО УПРАВЛЕНИЯ ПЕРЕДАЧЕЙ SEND Заземляется при передаче для управления внешним оборудованием таким как усилитель мощности Максимальный уровень 16В DC 2A 5 ГНЕЗДО ВНЕШНЕГО ГРОМКОГОВОРИТЕЛЯ EXT SP Подсоединяется 8 омный внешний громкоговоритель При подсоединении внешнего громкоговорителя внутренний громкоговоритель отключается 10 РАЗЪЕМ ЗАЗЕМЛЕНИЯ ОНО стр 14 Подсоедините заземление к этому разъему 6 РАЗЪЕМ ДЛЯ АКССЕСУАРОВ АСС стр 12 Предназначен для подключения внешнего оборудования например TNC для обмена данными или усилителя мощности И
