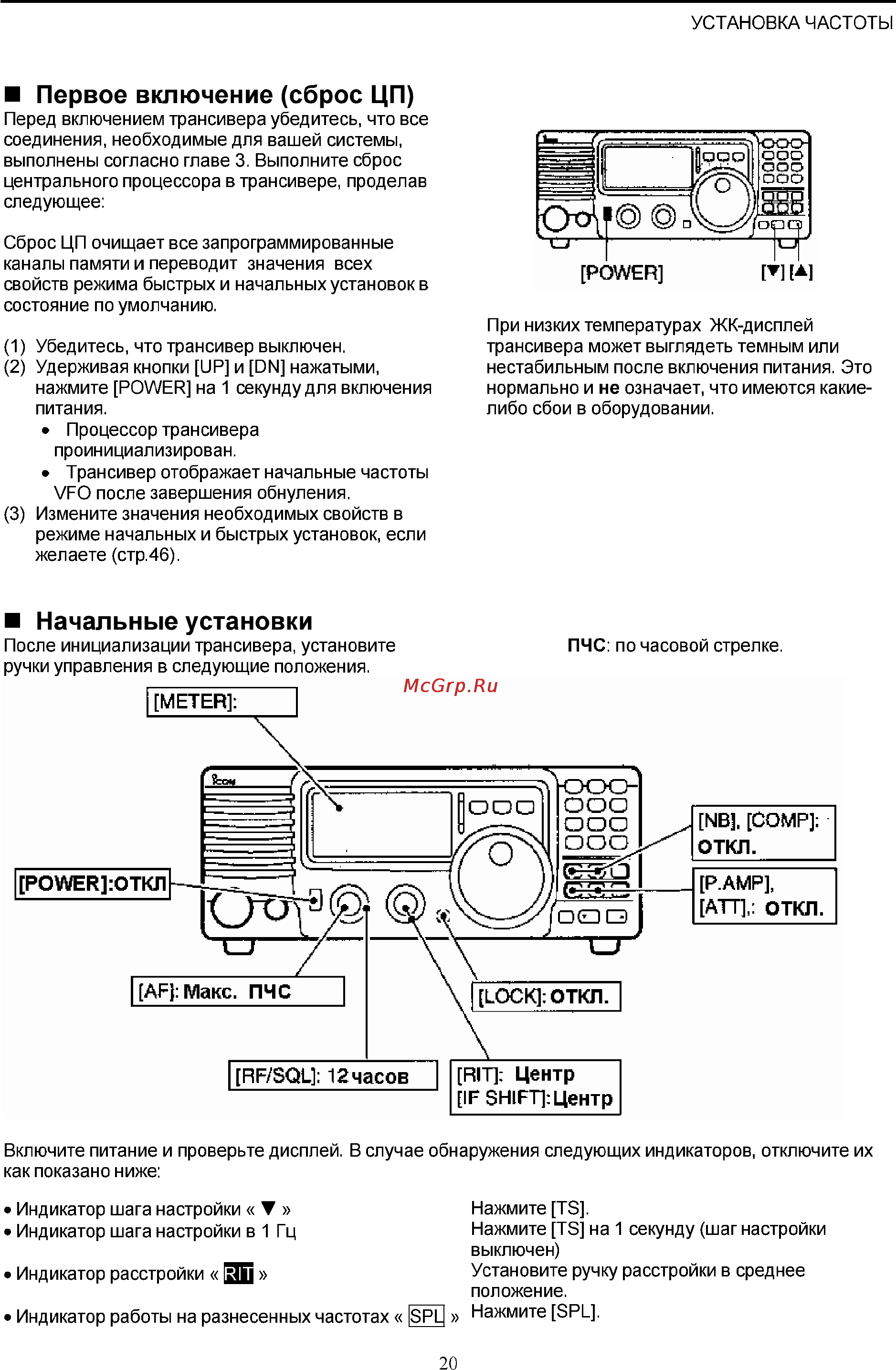

УСТАНОВКА ЧАСТОТЫ Первое включение сброс ЦП Перед включением трансивера убедитесь что все соединения необходимые для вашей системы выполнены согласно главе 3 Выполните сброс центрального процессора в трансивере проделав следующее Сброс ЦП очищает все запрограммированные каналы памяти и переводит значения всех свойств режима быстрых и начальных установок в состояние по умолчанию POWER А При низких температурах ЖК дисплей трансивера может выглядеть темным или нестабильным после включения питания Это нормально и не означает что имеются какиелибо сбои в оборудовании 1 Убедитесь что трансивер выключен 2 Удерживая кнопки UP и DN нажатыми нажмите POWER на 1 секунду для включения питания Процессор трансивера проинициализирован Трансивер отображает начальные частоты VFO после завершения обнуления 3 Измените значения необходимых свойств в режиме начальных и быстрых установок если желаете стр 46 Начальные установки ПЧС по часовой стрелке После инициализации трансивера установите ручки управления в следующие положения Включите питание и проверьте дисплей В случае обнаружения следующих индикаторов отключите их как показано ниже Индикатор шага настройки Индикатор шага настройки в 1 Гц Индикатор расстройки ЗП Индикатор работы на разнесенных частотах SPL 20 Нажмите ТЭ Нажмите ТЭ на 1 секунду шаг настройки выключен Установите ручку расстройки в среднее положение Нажмите ЭРЦ
