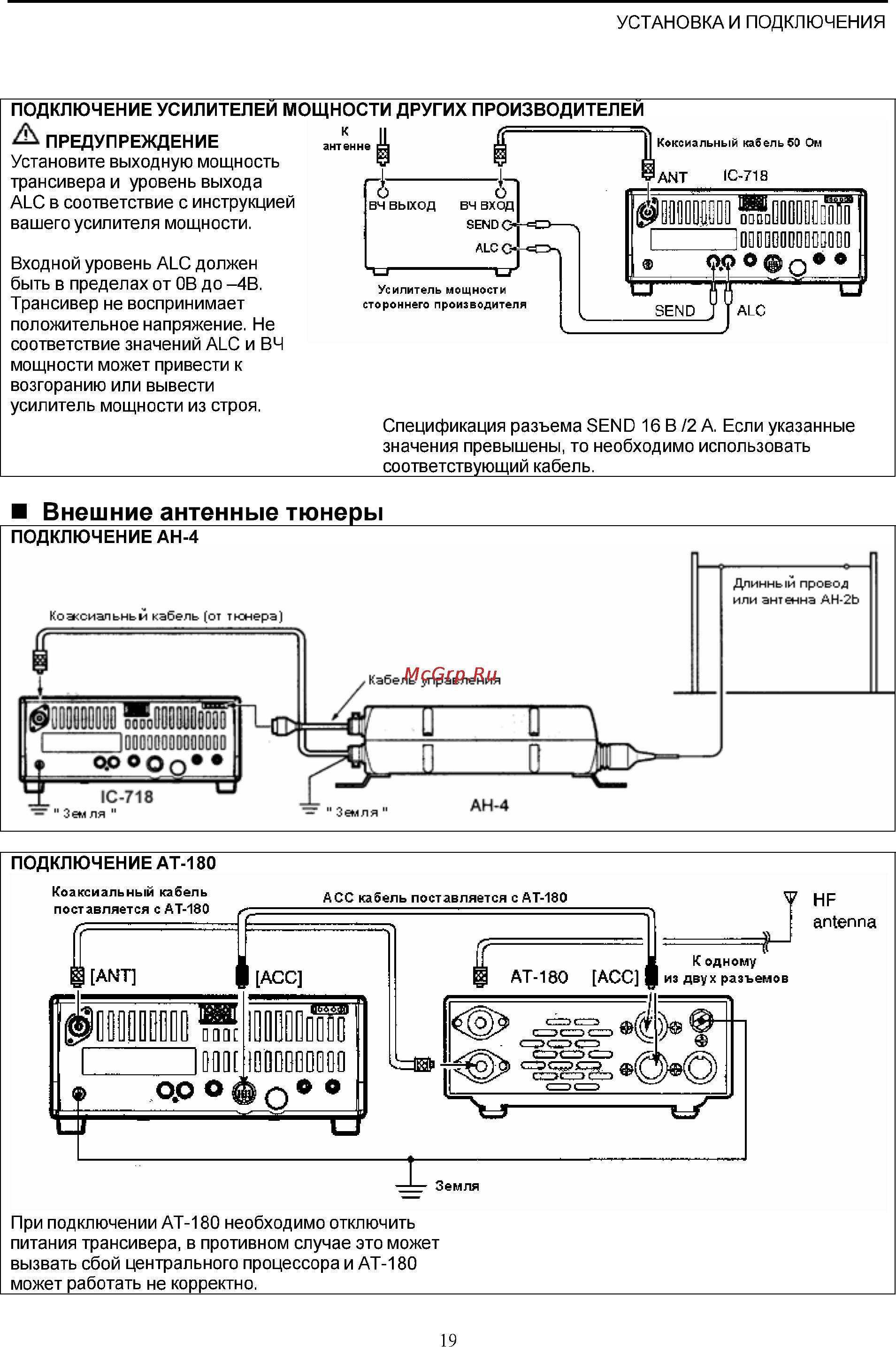

УСТАНОВКА И ПОДКЛЮЧЕНИЯ ПОДКЛЮЧЕНИЕ УСИЛИТЕЛЕМ МОЩНОСТИ ДРУГИХ ПРОИЗВОДИТЕЛЕН ПРЕДУПРЕЖДЕНИЕ Установите выходную мощность трансивера и уровень выхода А1_С в соответствие с инструкцией вашего усилителя мощности Входной уровень ALC должен быть в пределах от ОВ до 4В Трансивер не воспринимает положительное напряжение Не соответствие значений ALC и ВЧ мощности может привести к возгоранию или вывести усилитель мощности из строя К антенне Коксиальный кабель 50 Ом о ВЧ ВЫХОД ВЧ вход о SEND С Усилитель мощности стороннего производителя ANT I С 718 ШИГНЙЙИ I I0OODG00DODD000 Q SEND ALC Спецификация разъема SEND 16 В 2 А Если указанные значения превышены то необходимо использовать соответствующий кабель и Внешние антенные тюнеры ПОДКЛЮЧЕНИЕ АН 4 ПОДКЛЮЧЕНИЕ АТ 180 При подключении АТ 180 необходимо отключить питания трансивера в противном случае это может вызвать сбой центрального процессора и АТ 180 может работать не корректно 19
