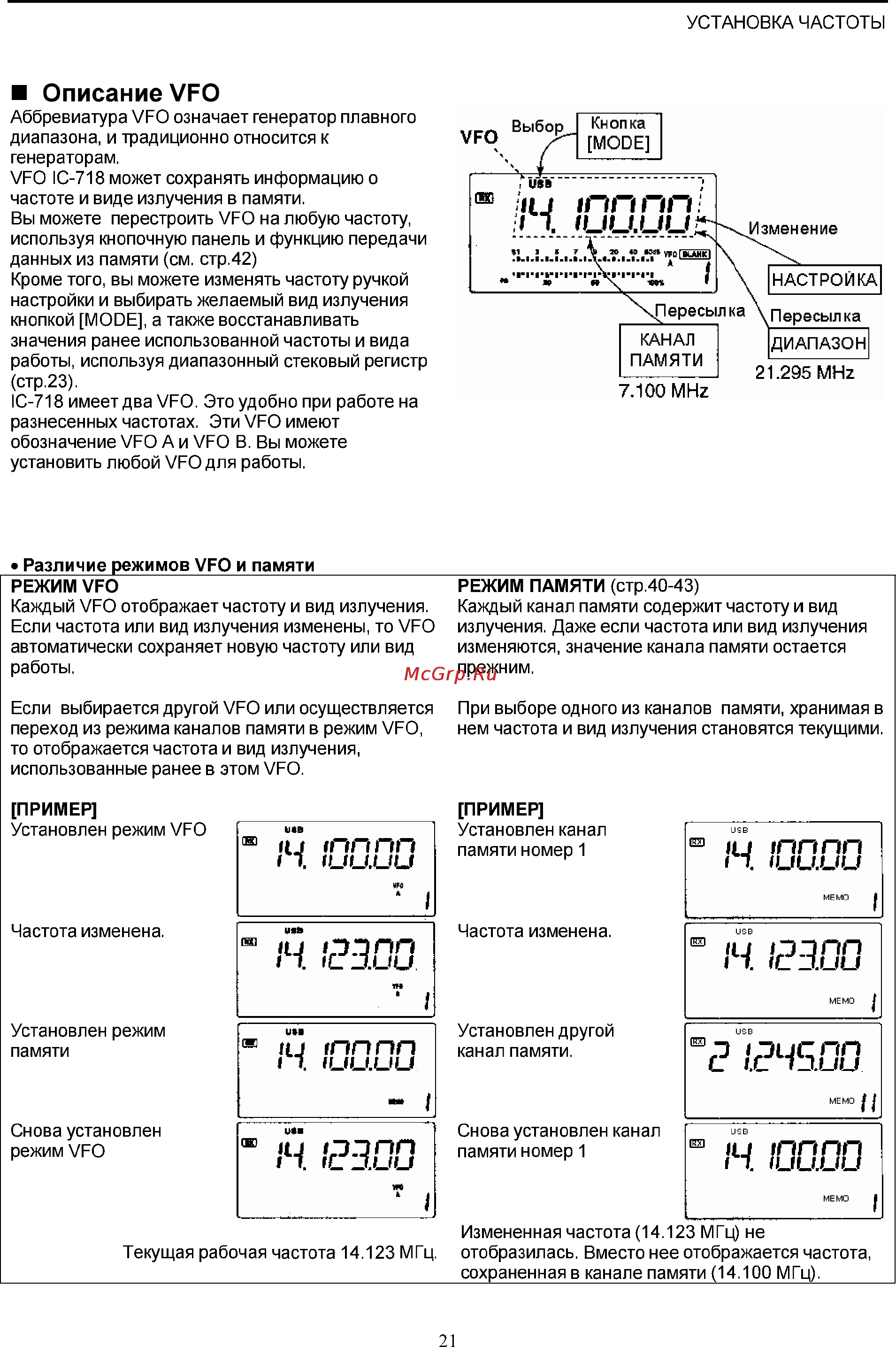

УСТАНОВКА ЧАСТОТЫ Описание VFO Аббревиатура VFO означает генератор плавного диапазона и традиционно относится к генераторам VFO IC 718 может сохранять информацию о частоте и виде излучения в памяти Вы можете перестроить VFO на любую частоту используя кнопочную панель и функцию передачи данных из памяти см стр 42 Кроме того вы можете изменять частоту ручкой настройки и выбирать желаемый вид излучения кнопкой MODE а также восстанавливать значения ранее использованной частоты и вида работы используя диапазонный стековый регистр стр 23 IC 718 имеет два VFO Это удобно при работе на разнесенных частотах Эти VFO имеют обозначение VFO А и VFO В Вы можете установить любой VFO для работы 7 100 MHz Различие режимов VFO и памяти РЕЖИМ УРО Каждый УРО отображает частоту и вид излучения Если частота или вид излучения изменены то УРО автоматически сохраняет новую частоту или вид работы РЕЖИМ ПАМЯТИ стр 40 43 Каждый канал памяти содержит частоту и вид излучения Даже если частота или вид излучения изменяются значение канала памяти остается прежним Если выбирается другой УРО или осуществляется переход из режима каналов памяти в режим УРО то отображается частота и вид излучения использованные ранее в этом УРО При выборе одного из каналов памяти хранимая в нем частота и вид излучения становятся текущими ПРИМЕР Установлен режим VFO ПРИМЕР Установлен канал памяти номер 1 Il J 1ПППП I 1 IUUJLJU USB iu тппп f 1 UU UU UFO I Частота изменена Частота изменена iL J UU USB IU Юэна 11 ILJJUU W I Установлен режим памяти и Установлен другой канал памяти НГПППП IUU UU USB с MOO MEMO Снова установлен режим VFO Снова установлен канал памяти номер 1 HJ tnnnn I Т fC JUU Л iu innnn 11 IUUUU I Измененная частота 14 123 МГц не отобразилась Вместо нее отображается частота сохраненная в канале памяти 14 100 МГц Текущая рабочая частота 14 123 МГц 21
