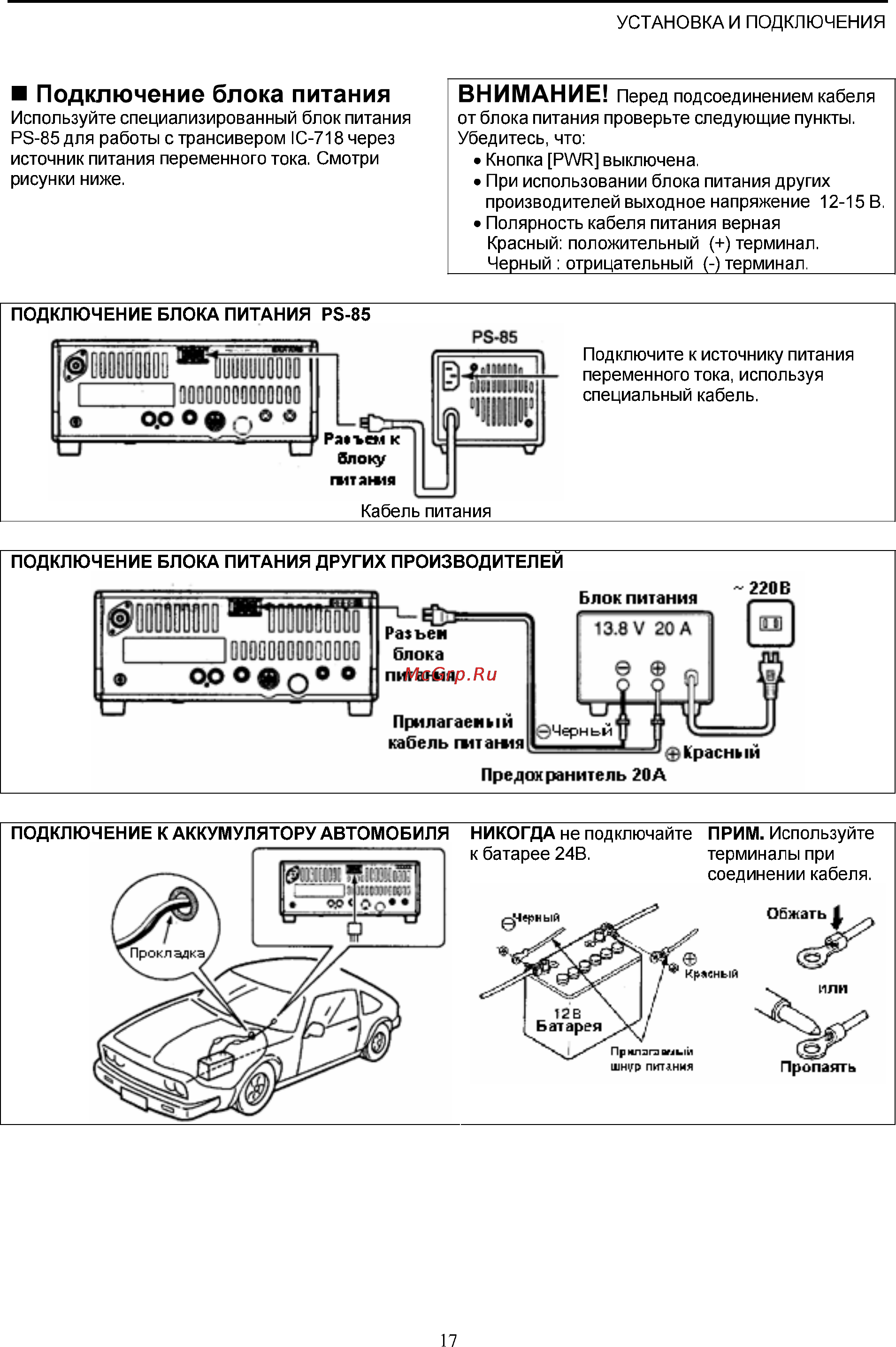

УСТАНОВКА И ПОДКЛЮЧЕНИЯ Подключение блока питания Используйте специализированный блок питания РЭ 85для работы с трансивером 1С 718через источник питания переменного тока Смотри рисунки ниже ВНИМАНИЕ перед подсоединением кабеля от блока питания проверьте следующие пункты Убедитесь что Кнопка РУУК выключена При использовании блока питания других производителей выходное напряжение 12 15 В Полярность кабеля питания верная Красный положительный терминал Черный отрицательный терминал ПОДКЛЮЧЕНИЕ БЛОКА ПИТАНИЯ Р8 85 Подключите к источнику питания переменного тока используя специальный кабель Кабель питания ПОДКЛЮЧЕНИЕ БЛОКА ПИТАНИЯ ДРУГИХ ПРОИЗВОДИТЕЛЕН Предо ранитель 20А 17
