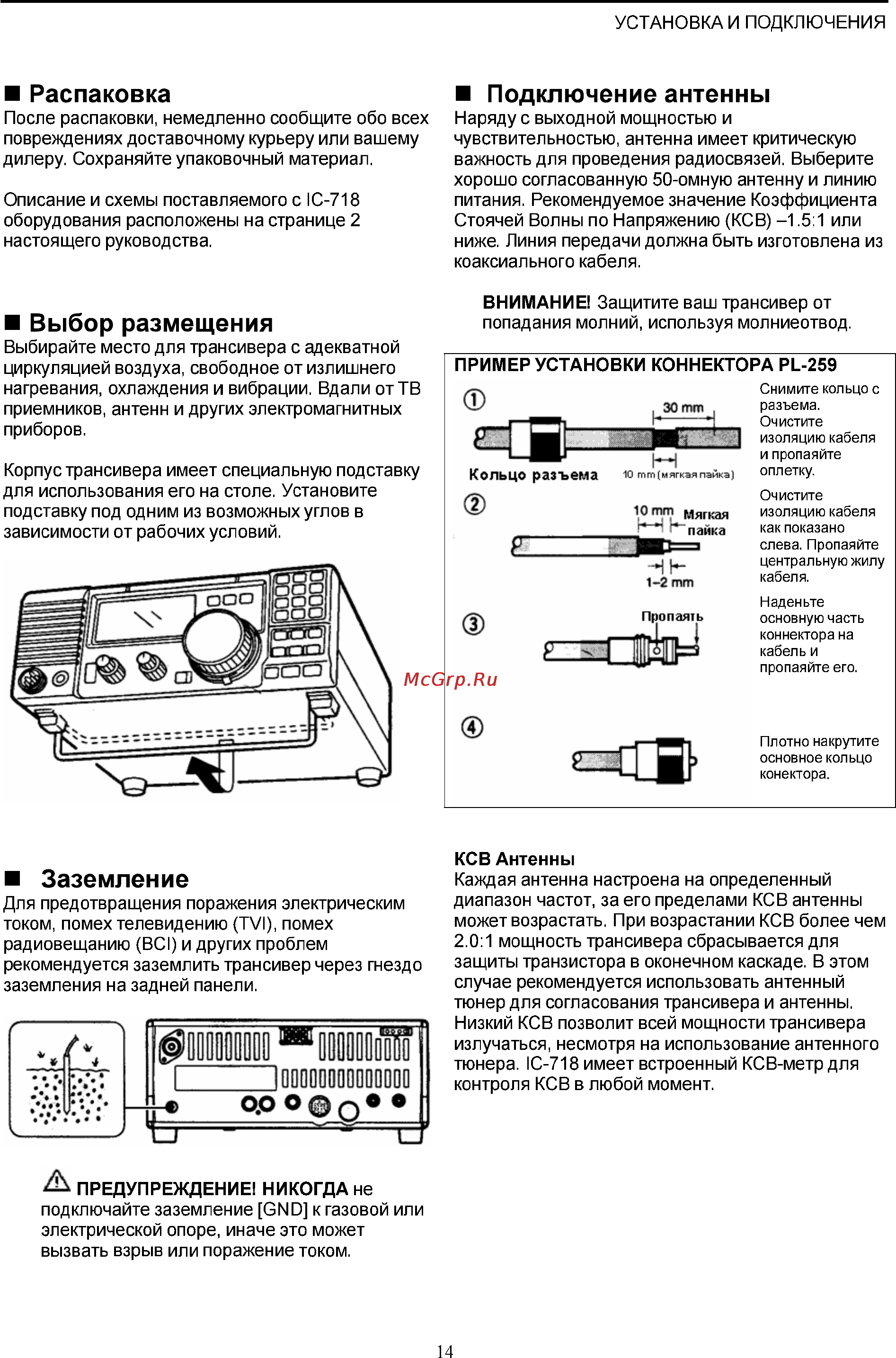

УСТАНОВКА И ПОДКЛЮЧЕНИЯ Распаковка Подключение антенны После распаковки немедленно сообщите обо всех повреждениях доставочному курьеру или вашему дилеру Сохраняйте упаковочный материал Наряду с выходной мощностью и чувствительностью антенна имеет критическую важность для проведения радиосвязей Выберите хорошо согласованную 50 омную антенну и линию питания Рекомендуемое значение Коэффициента Стоячей Волны по Напряжению КСВ 1 5 1 или ниже Линия передачи должна быть изготовлена из коаксиального кабеля Описание и схемы поставляемого с 1С 718 оборудования расположены на странице 2 настоящего руководства ВНИМАНИЕ Защитите ваш трансивер от попадания молний используя молниеотвод Выбор размещения Выбирайте место для трансивера с адекватной циркуляцией воздуха свободное от излишнего нагревания охлаждения и вибрации Вдали от ТВ приемников антенн и других электромагнитных приборов ПРИМЕР УСТАНОВКИ КОННЕКТОРА РЬ 259 Снимите кольцо с разъема Очистите изоляцию кабеля и пропаяйте оплетку Корпус трансивера имеет специальную подставку для использования его на столе Установите подставку под одним из возможных углов в зависимости от рабочих условий Очистите изоляцию кабеля как показано слева Пропаяйте центральную жилу кабеля Наденьте основную часть коннектора на кабель и пропаяйте его Плотно накрутите основное кольцо конектора Заземление Для предотвращения поражения электрическим током помех телевидению Т 1 помех радиовещанию ВС1 и других проблем рекомендуется заземлить трансивер через гнездо заземления на задней панели I ЮР 0 0 о 0 0 КСВ Антенны Каждая антенна настроена на определенный диапазон частот за его пределами КСВ антенны может возрастать При возрастании КСВ более чем 2 0 1 мощность трансивера сбрасывается для защиты транзистора в оконечном каскаде В этом случае рекомендуется использовать антенный тюнер для согласования трансивера и антенны Низкий КСВ позволит всей мощности трансивера излучаться несмотря на использование антенного тюнера 1С 718 имеет встроенный КСВ метр для контроля КСВ в любой момент ПРЕДУПРЕЖДЕНИЕ НИКОГДА не подключайте заземление СЫО к газовой или электрической опоре иначе это может вызвать взрыв или поражение током 14
