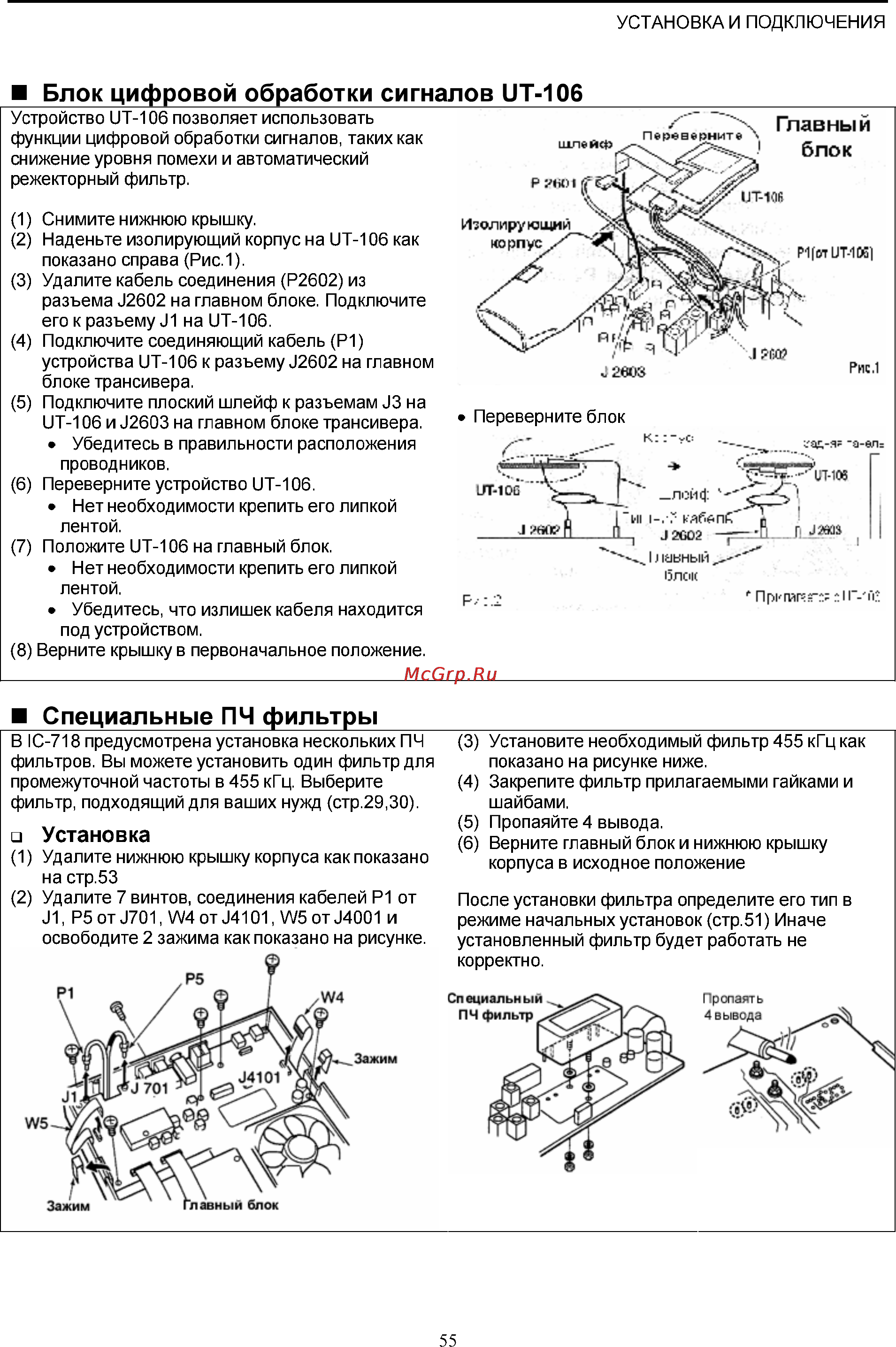

УСТАНОВКА И ПОДКЛЮЧЕНИЯ Блок цифровой обработки сигналов Ц1Т 106 Устройство 11Т 106 позволяет использовать функции цифровой обработки сигналов таких как снижение уровня помехи и автоматический режекторный фильтр 1 Снимите нижнюю крышку 2 Наденьте изолирующий корпус на 11Т 106 как показано справа Рис 1 3 Удалите кабель соединения Р2602 из разъема 32602 на главном блоке Подключите его к разъему Л на КТ Юб 4 Подключите соединяющий кабель Р1 устройства 11Т 106 к разъему 32602 на главном блоке трансивера 5 Подключите плоский шлейф к разъемам 33 на 11Т 106 и 32603 на главном блоке трансивера Убедитесь в правильности расположения проводников 6 Переверните устройство 11Т 106 Нет необходимости крепить его липкой лентой 7 Положите 11Т 106 на главный блок Нет необходимости крепить его липкой лентой Убедитесь что излишек кабеля находится под устройством 8 Верните крышку в первоначальное положение Специальные ПЧ 3 Установите необходимый фильтр 455 кГц как показано на рисунке ниже 4 Закрепите фильтр прилагаемыми гайками и шайбами 5 Пропаяйте 4 вывода 6 Верните главный блок и нижнюю крышку корпуса в исходное положение В 1С 718 предусмотрена установка нескольких ПЧ фильтров Вы можете установить один фильтр для промежуточной частоты в 455 кГц Выберите фильтр подходящий для ваших нужд стр 29 30 Установка 1 Удалите нижнюю крышку корпуса как показано на стр 53 2 Удалите 7 винтов соединения кабелей Р1 от 31 Р5 от3701 Л 4 ОТ34101 W5 ОТ34001 и освободите 2 зажима как показано на рисунке После установки фильтра определите его тип в режиме начальных установок стр 51 Иначе установленный фильтр будет работать не корректно 55
