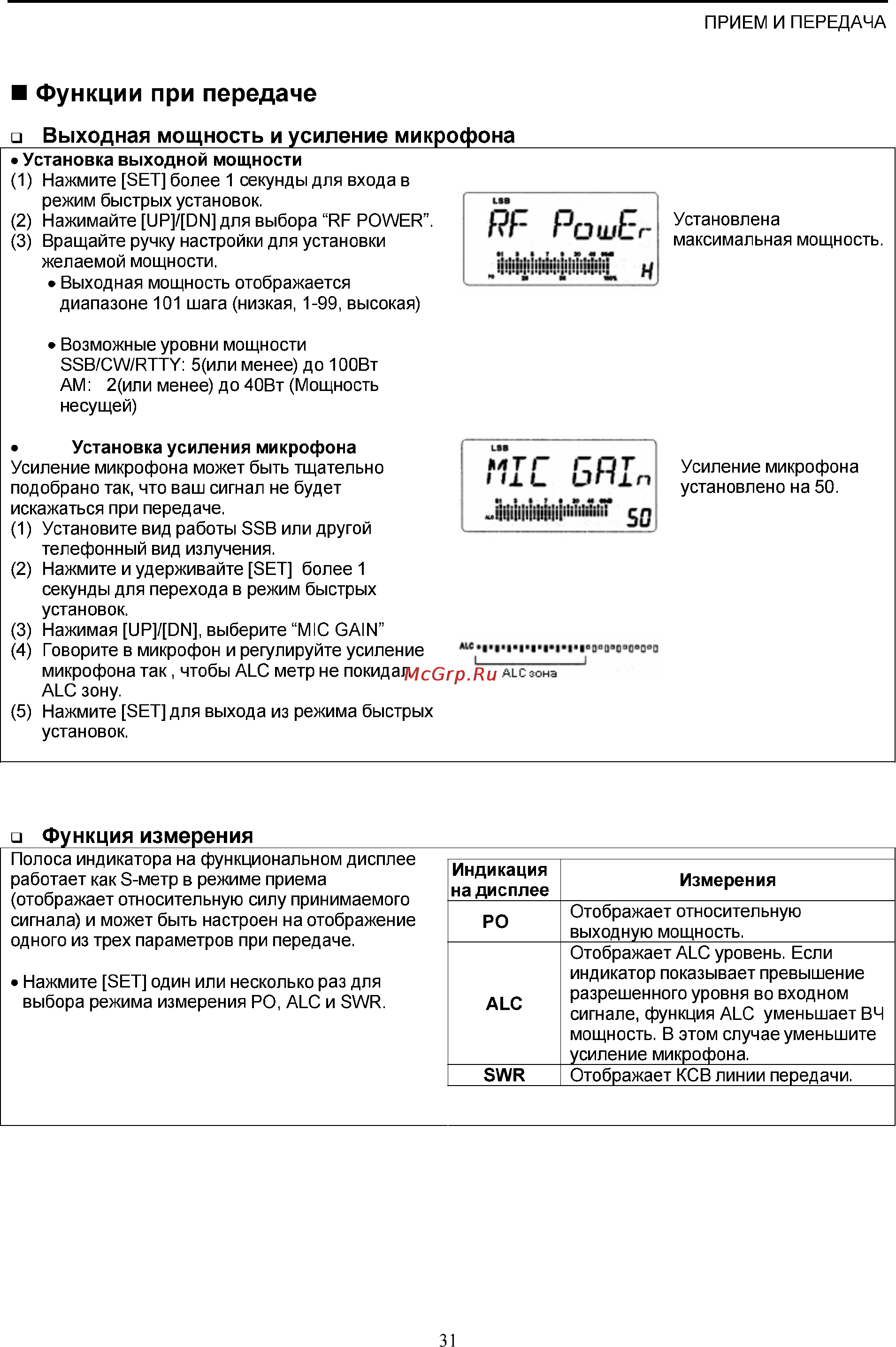

ПРИЕМ И ПЕРЕДАЧА Функции при передаче Выходная мощность и усиление ми Установка выходной мощности 1 Нажмите SET более 1 секунды для входа в режим быстрых установок 2 Нажимайте UP DN для выбора RF POWER 3 Вращайте ручку настройки для установки желаемой мощности Выходная мощность отображается диапазоне 101 шага низкая 1 99 высокая LSB RF РошЕг 11 т ж м ма Установлена максимальная мощность Возможные уровни мощности SSB CW RTTY 5 или менее до 100Вт АМ 2 или менее до 40Вт Мощность несущей Установка усиления микрофона Усиление микрофона может быть тщательно подобрано так что ваш сигнал не будет искажаться при передаче 1 Установите вид работы SSB или другой телефонный вид излучения 2 Нажмите и удерживайте SET более 1 секунды для перехода в режим быстрых установок 3 Нажимая UP DN выберите MIC GAIN 4 Говорите в микрофон и регулируйте усиление микрофона так чтобы ALC метр не покидал ALC зону 5 Нажмите SET для выхода из режима быстрых установок LBH мт Г СОТ I IX L ОГТХл Усиление микрофона установлено на 50 I______________ J ALC зона Функция измерения_______________ Полоса индикатора на функциональном дисплее работает как S метр в режиме приема отображает относительную силу принимаемого сигнала и может быть настроен на отображение одного из трех параметров при передаче Индикация на дисплее PO Нажмите SET один или несколько раз для выбора режима измерения PO ALC и SWR ALC SWR 31 Измерения Отображает относительную выходную мощность Отображает ALC уровень Если индикатор показывает превышение разрешенного уровня во входном сигнале функция ALC уменьшает ВЧ мощность В этом случае уменьшите усиление микрофона Отображает КОВ линии передачи
