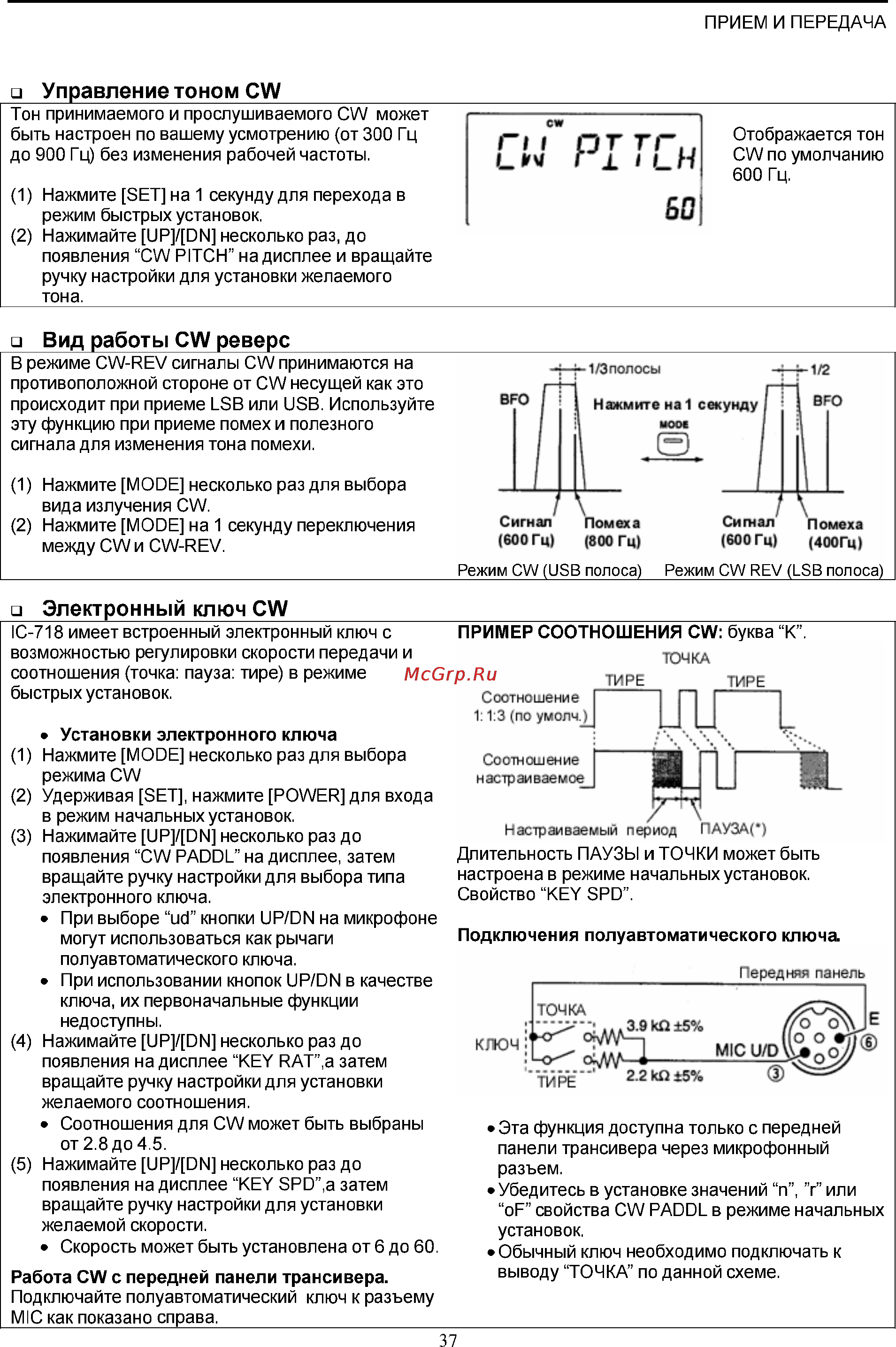

ПРИЕМ И ПЕРЕДАЧА Управление тоном CW Тон принимаемого и прослушиваемого CW может быть настроен по вашему усмотрению от 300 Гц до 900 Гц без изменения рабочей частоты РГГСн 60 1 Нажмите SET на 1 секунду для перехода в режим быстрых установок 2 Нажимайте UP DN несколько раз до появления CW PITCH на дисплее и вращайте ручку настройки для установки желаемого тона Отображается тон CW по умолчанию 600 Гц Вид работы CW реверс В режиме CW REV сигналы CW принимаются на противоположной стороне от CW несущей как это происходит при приеме LSB или USB Используйте эту функцию при приеме помех и полезного сигнала для изменения тона помехи 1й 1 1 3 полосы BF 0 Нажмите на 1 секунду иоое г 1 с в 1 i 1 Нажмите MODE несколько раз для выбора вида излучения CW 2 Нажмите MODE на 1 секунду переключения между CW и CW REV Сигнал 600 Гц Помеха Ни Сигнал 600 Гц 800 Гц Режим CW U SE полоса Режим CW REV Помеха 400Гц LSB полоса ный ключ CW IC 718 имеет встроенный электронный ключ с возможностью регулировки скорости передачи и соотношения точка пауза тире в режиме быстрых установок Установки электронного ключа 1 Нажмите MODE несколько раз для выбора режима CW 2 Удерживая SET нажмите POWER для входа в режим начальных установок 3 Нажимайте UP DN несколько раз до появления CW PADDL на дисплее затем вращайте ручку настройки для выбора типа электронного ключа При выборе ud кнопки UP DN на микрофоне могут использоваться как рычаги полуавтоматического ключа При использовании кнопок UP DN в качестве ключа их первоначальные функции недоступны 4 Нажимайте UP DN несколько раз до появления на дисплее KEY RAT а затем вращайте ручку настройки для установки желаемого соотношения Соотношения для CW может быть выбраны от2 8до4 5 5 Нажимайте UP DN несколько раз до появления на дисплее KEY SPD а затем вращайте ручку настройки для установки желаемой скорости Скорость может быть установлена от 6 до 60 ПРИМЕР СООТНОШЕНИЯ CW буква К ТОЧКА ТИРЕ ТИРЕ Соотношение 1 1 3 по умолч Соотношение настраиваемое Настраиваемый период ПАУЗАС Длительность ПАУЗЫ и ТОЧКИ может быть настроена в режиме начальных установок Свойство KEY SPD Подключения полуавтоматического ключа Эта функция доступна только с передней панели трансивера через микрофонный разъем Убедитесь в установке значений п г или оР свойства CW РАООЬ в режиме начальных установок Обычный ключ необходимо подключать к выводу ТОЧКА по данной схеме Работа CW с передней панели трансивера Подключайте полуавтоматический ключ к разъему MIC как показано справа 37
