10
!
RUS
“heaterSteam” +0300080RU - rизд. 1.4 - 05.02.2018

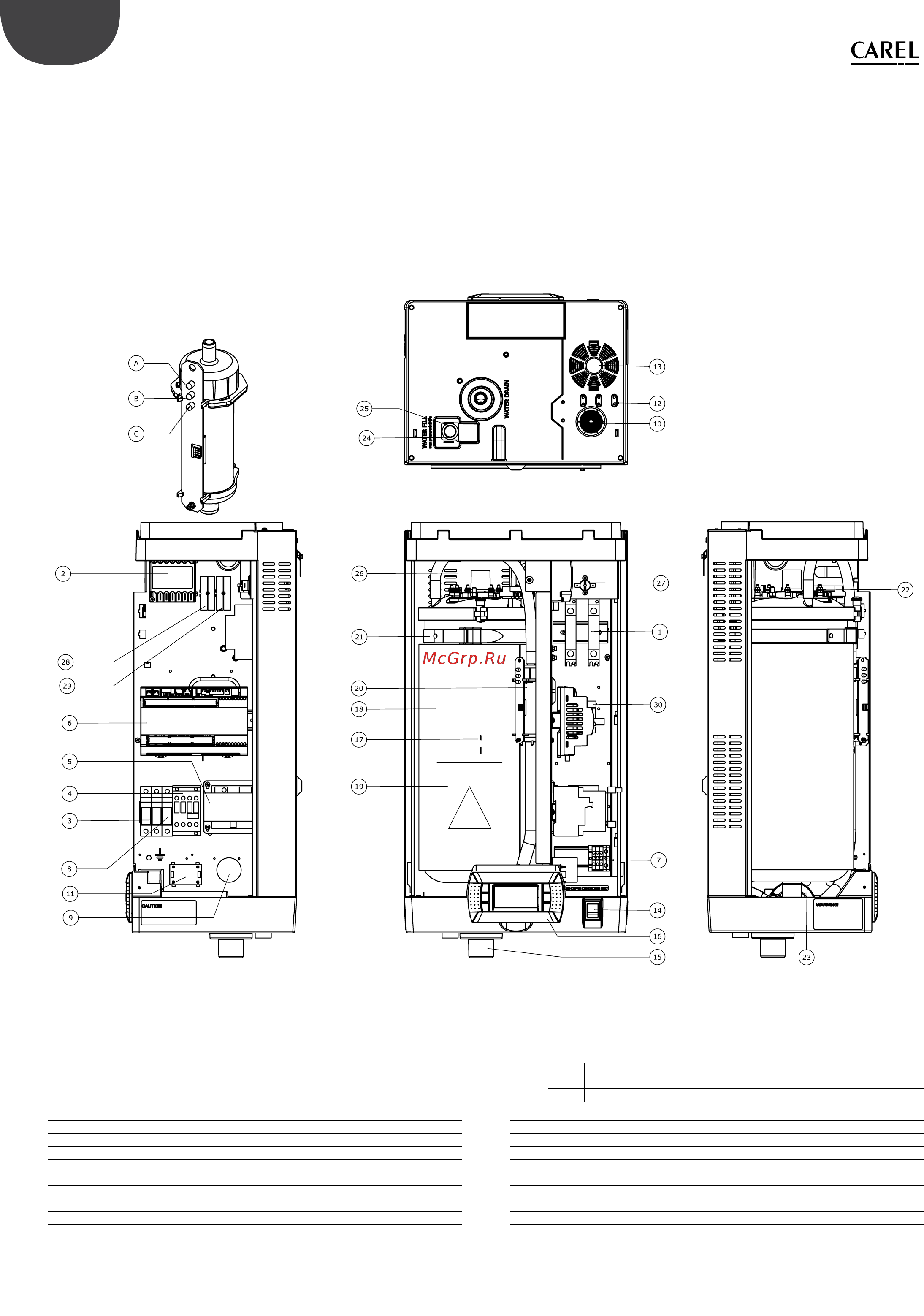

1.11 Внешний вид моделей UR002 – UR0013
Рис. 1.m
Обозначения:
1 Полупроводниковое реле 20
Датчик уровня
A Зеленый светодиод: нормальная работа
B Желтый светодиод: Пополнение воды
C Красный светодиод: мин. уровень воды
2 Защита двигателя от перегрева (THP)
3 Держатели предохранителей (F1, F2)
4 Контактор
5 Трансформатор
6 Дисплей 21 Крепежный ремешок
7 Клеммная колодка питания 22 Электронагреватель (ТЭН)
8 Предохранитель насоса (F3) 23 Сливной насос
9 Защита от радиочастотных помех (по необходимости) 24 Клапан подачи воды
10 Кабельный ввод (питание) 25 Сливной смесительный клапан (по необходимости)
11 Плата управления вентилятором 26 Заправочный бачок
12 Доп. кабельные вводы 27
Автоматический выключатель с тепловым расцепителем для защиты
полупроводникового реле (Klixon)
13 Вентилятор охлаждения 28 X1-X2 (для подключения вентиляторных парораспределителей)
14 Выключатель питания 29
X3-X4 (для подключения внешнего сливного смесительного клапана) – по
необходимости
15 Слив воды 30 Реле сливного насоса
16 Дисплей
17 Гнездо датчика температуры NTX
18 Бачок котла
19 Предупреждающая табличка
