41
RUS
“heaterSteam” +0300080RU - rизд. 1.4 - 05.02.2018
7.9.2 Настройки порта BMS (уровень доступа
Installer)
В окне Eh02 настраиваются параметры соединения с системой
диспетчерского управления по порту BMS.
Код Наименование Параметр
Eh02
Сетевые настройки
порта BMS
Сетевые настройки соединения с системой
диспетчерского управления по порту BMS: скорость
передачи данных, стоповые биты и контроль четности.
По умолчанию:
Скорость передачи данных: 19200
Стоповых битов: 2
Контроль четности/нечетности: Нет
7.9.3 Настройки BACnet MS/TP (уровень доступа
Installer)
В окне Eh03 настраивается адрес, максимальное количество ведущих
увлажнителей и максимальное количество кадров при подключении
к системам диспетчерского управления по протоколу BACnet MS/TP.
Это окно доступно только при подключении к системе диспетчерского
управления через порт BMS по протоколу BACnet.
Код Наименование Параметр
Eh03
Настройки BACnet
MS/TP
Настройки адреса, максимального количества ведущих
устройств и максимального количества кадров
По умолчанию:
Адрес: 0
Макс. кол-во ведущих устройств: 127
Макс. кол-во кадров: 10
При использовании протокола BACNet MS/TP кроме параметров в окне
Eh03 необходимо настроить параметры в окне Eh04, уникальный номер
Код Описание Параметр
Eh04
Уникальный номер По умолчанию: 77000
7.9.4 Настройки порта Ethernet (уровень доступа
Installer)
Для подключения увлажнителя к локальной сети Ethernet для
организации работы группы увлажнителей по принципу ведущий/
ведомый, программного резервирования/чередования увлажнителей и
использования веб-сервера необходимо настроить протокол DHCP, IP-
адрес, маску подсети, шлюз и DNS .
Важно: эти параметры необходимо узнать у местного системного
администратора.
Код Наименование Параметр
Eh04
Настройки
Ethernet
Настройте сетевой адрес увлажнителя в сети Ethernet.
Настройте DHCP, маску подсети, шлюз, DNS.
По умолчанию:
DHCP: выкл
IP: 192.168.0.1 (сетевой адрес увлажнителя)
Маска: 255.255.255.0 (маска подсети)
Шлюз: 192.168.0.1 (шлюз)
DNS: 0.0.0.0
Обновить?: Нет
По умолчанию в каждом увлажнителе параметры имеют следующие значения:
DHCP: выкл
IP-адрес: 192.168.0.1
Маска подсети: 255.255.255.0
Шлюз: 192.168.0.1
DNS: 0.0.0.0
Изменив настройки, выберите в параметре “Обновить?” значение “ДА”,
чтобы обновить сетевой адрес.
Важно открытого доступа к контроллеру через Интернет нет,
потому что брандмауэр разрешает удаленный доступ к нему только по
безопасному соединению (через облачный сервис Carel tERA или
защищенному соединению VPN).
7.9.5 Настройки ModBus и BACnet по TCP/IP (порт
Ethernet) (уровень доступа Installer)
Порт Ethernet поддерживает протоколы Modbus и BACnet. Протокол
выбирается в окне Eh06:
Index Описание Parameter
Eh06
Настройки
порта Ethernet
Выбор протокола порта Ethernet
Вкл. ModBus TCP/IP: включен/выключен
Вкл. BACnet TCP/IP: включен/выключен
По умолчанию:
Вкл. ModBus TCP/IP: выключен
Вкл. BACnet TCP/IP: включен
При использовании протокола Bacnet адрес указывается в окне Eh04.
Примечание: разрешается использовать протокол BACnet только у
одного порта, иначе говоря, нельзя одновременно выбрать протокол
BACnet и у порта BMS, и у порта Ethernet.
7.9.6 Перезагрузка контроллера после изменения
протокола

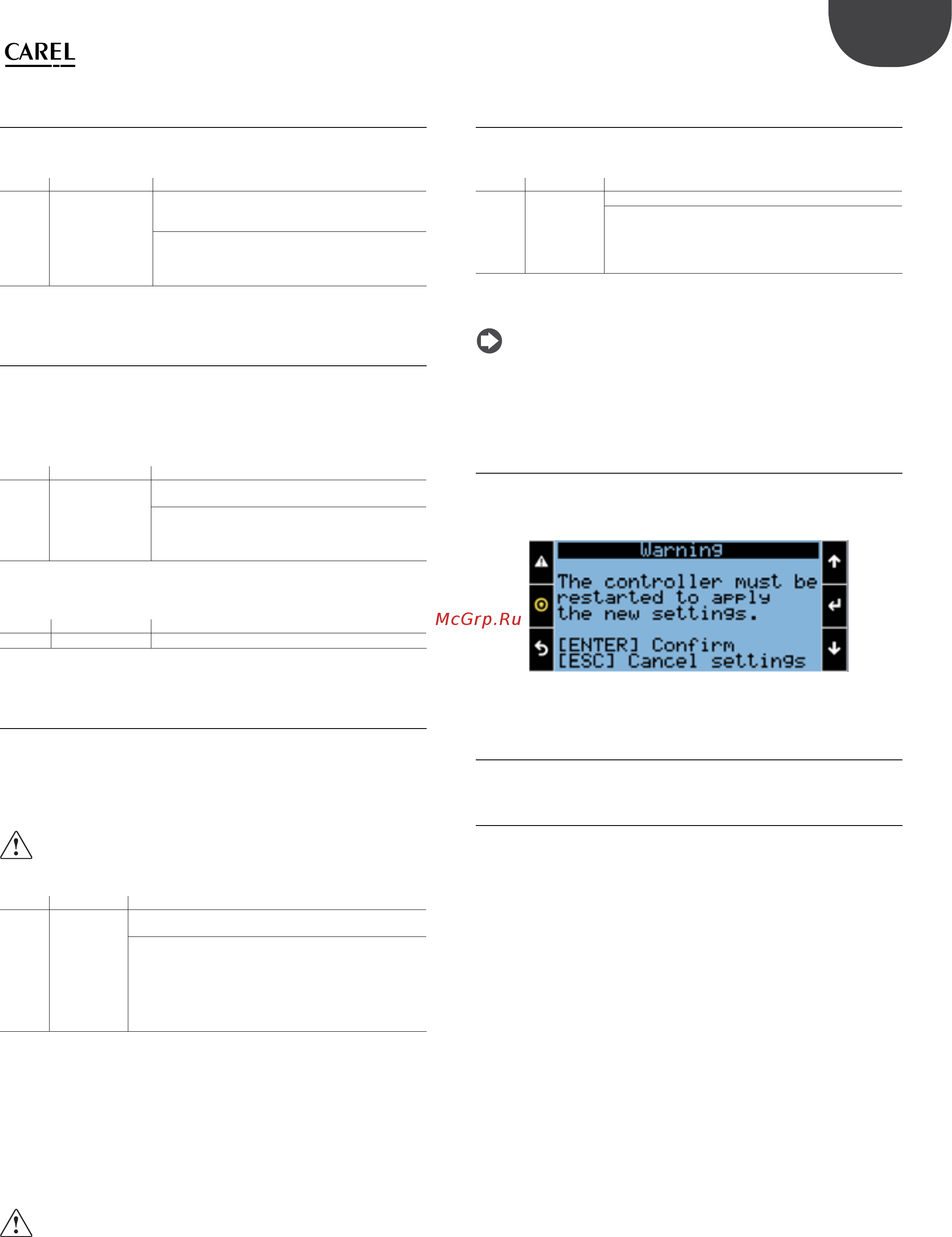

После смены протокола передачи данных необходимо перезагрузить
контроллер. Для этого просто нажмите кнопку “ВВОД”, когда появится
следующее мигающее сообщение:
7.10 E. Настройки – i. Выход
7.10.1 Выход из меню настроек (уровень доступа
Installer и Service)
Для выход из меню настроек есть окно Ei01. В этом окне также указывается
текущий уровень доступа (installer или service).
При открытии данного окна появляется диалоговое сообщение (на
выбранном языке меню).
Для выхода из меню нажмите кнопку “ВВОД”.
Откроется главное окно.
Чтобы отменить выход из меню, нажмите кнопку “ESC”.
