19
RUS
“heaterSteam” +0300080RU - rизд. 1.4 - 05.02.2018

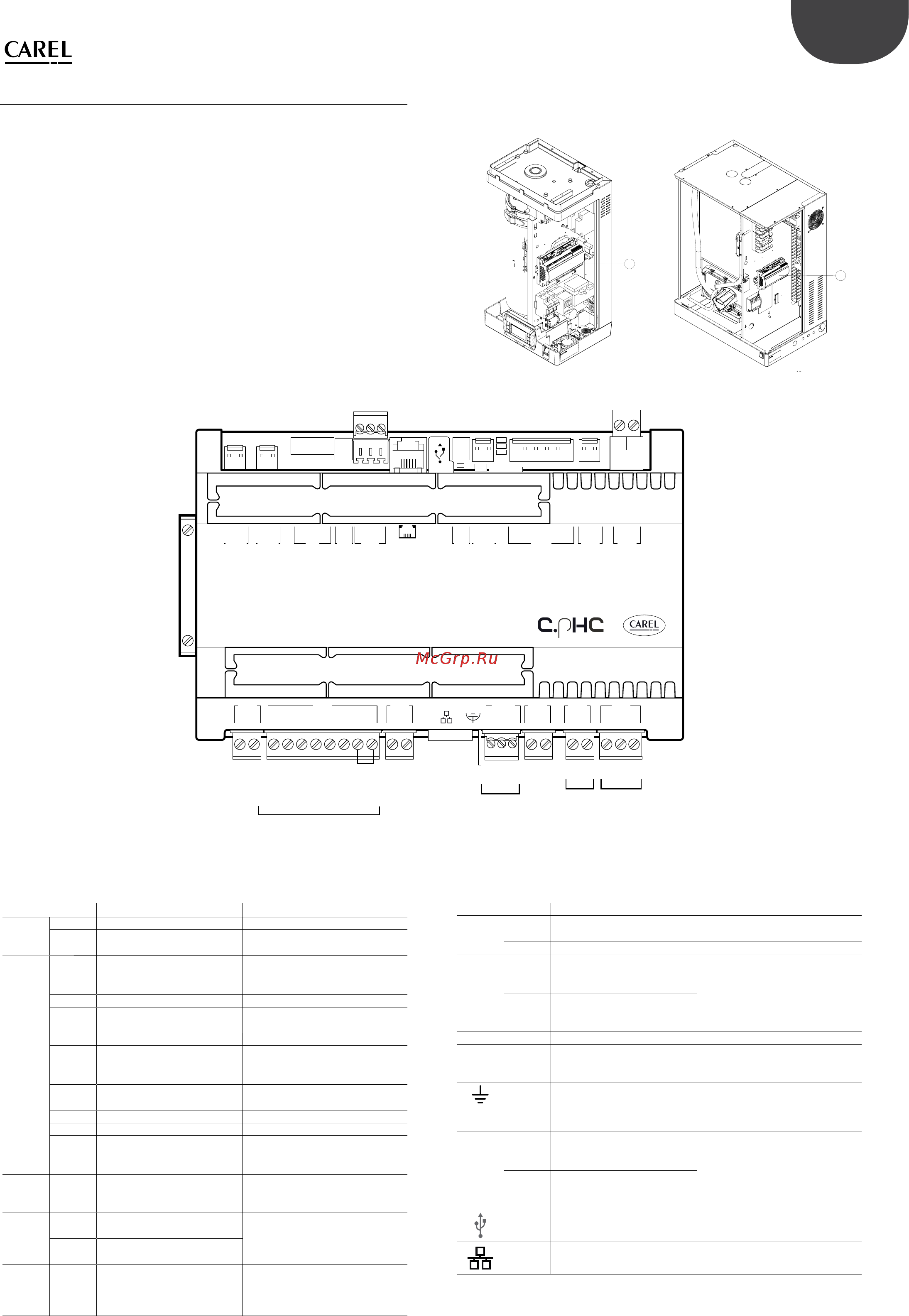

4.3 Плата контроллера
Плата контроллера (S) находится на перегородке секции электрических
соединений.
Дополнительные кабели (датчиков, выносного терминала, тревоги)
заводятся снаружи внутрь секции электрических соединений.
Кабели заводятся через кабельные вводы в основании увлажнителя и
далее подсоединяются к винтовым зажимам на плате контроллера.
UR002-UR013 UR020-UR080
6
6
Рис. 4.i Рис. 4.j
M2M9
12 1 123 123452121122123456
J17C
G
2 1
J17L J23 J24 J19J20J3 J16 M3 J18
2 1
J21
M8 M1 M5 M6M12
1 1234567821132 31221212
main probe
ext. regulator
GND
GND
Remote
ON/OFF
limit probe
12Vdc
Control signal
Ethernet
GND
RS485 Serial
L+
L-
Alarm
relay
NO
NC
C
NO
C
Unit
status
relay
Рис. 4.k
Обозначения:
Контакт Назначение Электрические характеристики
M1 M1.1 Земля (G0)
M1.2
Питание контроллера
24 В пер. тока +10 %/-15 %,
50/60 Гц
M2 M2.1 Вход сигнала главного датчика
в помещении или сигнала от
внешнего контроллера
0/1 В, 0/10 В, 2/10 В, 0/20 мА,
4/20 мА, NTC 10 кОм при 25 °C
M2.2 Земля
M2.3
Питание датчика (+G)
+12 В пост. тока, ток не более 50 мА;
защита от короткого замыкания
G Питание датчика (+G) CAREL 0/10 B
M2.4
Цифровой вход
резервирования/чередования
Максимальный ток: 5 мА;
Напряжение разомкнутого
контакта, не более: 13 В пост. тока
M2.5 Вход сигнала контрольного
датчика влажности
0/1 В, 0/10 В, 2/10 В, 0/20 мА,
4/20 мА, NTC
M2.6 Земля
M2.7 Земля
M2.8 Цифровой вход
дистанционного управления
включением/выключением
Максимальный ток: 5 мА;
Напряжение разомкнутого
контакта, не более: 13 В пост. тока
M3 M3.1
Порт промышленной сети
(FieldBus)
Tx/Rx-
M3.2 Tx/Rx+
M3.3 Земля
M5 M5.1 Контакт состояния
увлажнителя (замыкающий)
250 В пер. тока; ток резистивной
нагрузки 2 A; ток индуктивной
нагрузки 2 A
M5.2 Общий провод контакта
состояния
M6 M6.1 Общий провод контактов
тревоги
250 В пер. тока; ток резистивной
нагрузки 2 A; ток индуктивной
нагрузки 2 A
M6.2 Размыкающий контакт тревоги
M6.3 Замыкающий контакт тревоги
Контакт Назначение Электрические характеристики
M8 M8.1 Аналоговый выход заданной
производительности
Диапазон сигнала напряжения:
0-10 В, ток до 10 мА
M8.2 Земля
M9 M9.1 Общий провод
контакта чередования и
резервирования
250 В пер. тока; ток резистивной
нагрузки 2 A; ток индуктивной
нагрузки 2 A
M9.2 Замыкающий контакт
чередования и
резервирования
M11 Порт Ethernet
M12 M12.1
BMS 485
Tx/Rx-
M12.2 Tx/Rx+
M12.3 Земля
Заземление
J18 Порт pLAN/графического
терминала
J19 J19.1 Замыкающий контакт
вентиляторного
парораспределителя/доп.
250 В пер. тока; ток резистивной
нагрузки 2 A; ток индуктивной
нагрузки 2 A
J19.2 Общий провод контакта
вентиляторного
парораспределителя/доп.
Порт USB (тип A)
Порт RJ45 Ethernet
Таб. 4.b
