13
RUS
“heaterSteam” +0300080RU - rизд. 1.4 - 05.02.2018

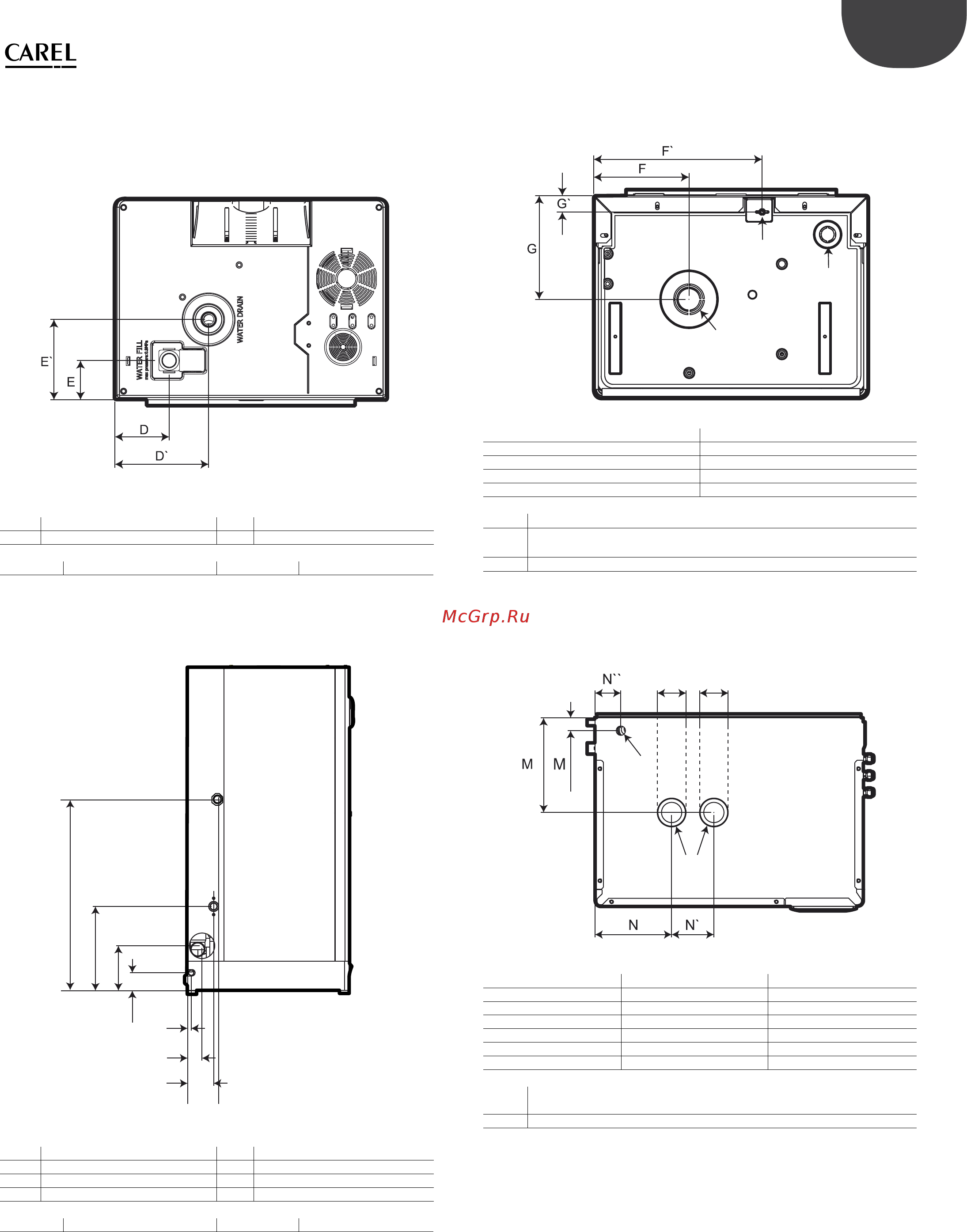

Расстояния от краев до центров водопроводных
соединений:
Слив/подвод воды
Модели UR002…UR013 (вид снизу):
Рис. 2.d
мм (дюймы)
D 75 (2.95) E 62 (2.44)
D’ 126 (4,96) E' 116 (4.57)
Долив воды Долив воды Слив воды Слив воды
Модели UR020…UR080 (вид слева):
L’
K
L
L”
I’
I
I”
J
Рис. 2.e
мм (дюймы)
l 50 (1.96) L' 230 (9.0)
l' 120 (4.72) L” 54 (2.1)
l" 20 (0.78) J 132(5.2)
L 122 (4.8) K 571(22.5)
Долив воды Долив воды Слив воды Слив воды
Подача пара и слив конденсата из парораспределительной системы
Модели UR002…UR013 (вид сверху):
A1
A2
A3
Рис. 2.f
Размер, мм (дюймы) Модели UR002-UR013
F 126.7 (5)
F' 224 (8.8)
G 137.9 (5.4)
G' 21.7 (0.85)
A1 Паровое отверстие
A2
Место подсоединения трубы слива конденсата из
парораспределительной системы
A3 Ввод кабеля питания вентилятора (доп.)
Модели UR020…UR080 (вид сверху):
B1
B2
PP
Рис. 2.g
Размер, мм (дюймы) Модели UR020...UR040 Модели UR053-UR080
M 172 (2.0) 172 (6.8)
M' 31 (1.2) 52 (2.0)
N 273 (10.7) 260 (10.2)
N' --- 190 (7.4)
N" 46 (1.8) 52 (2.0)
P 60 (2.4) 60 (2.4)
B1
Место подсоединения трубы слива конденсата из парораспределительной
системы
B2 Паровое отверстие
