43
RUS
“heaterSteam” +0300080RU - rизд. 1.4 - 05.02.2018
Master
Slave
Slave
IP: 192.168.1.2
IP: 192.168.1.1
IP: 192.168.1.3

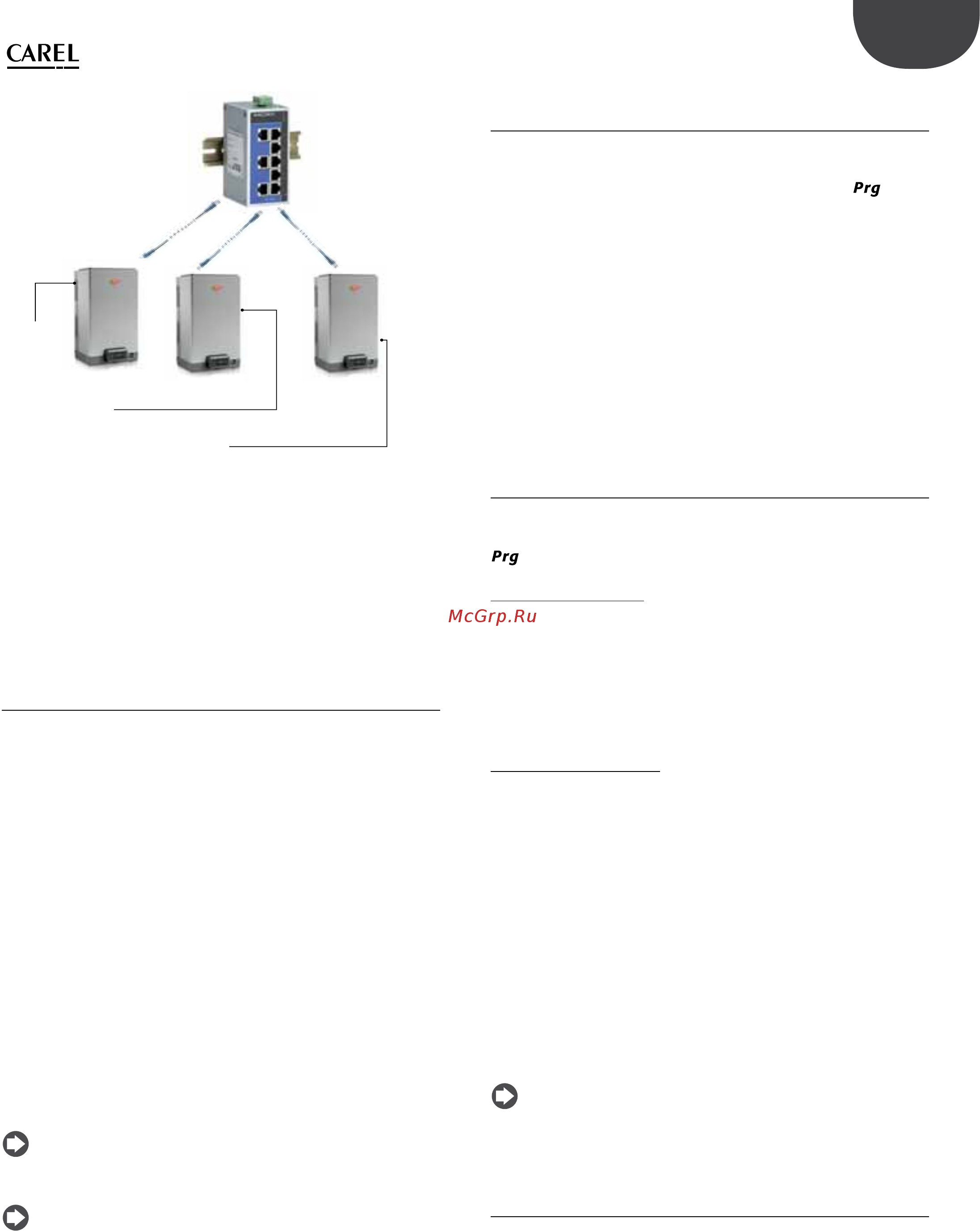

Рис. 8.e
Организованная по такому принципу группа увлажнителей сможет
обеспечивать необходимую надежность работы. В этом случае ведущим
увлажнителем всегда будет становится увлажнитель с наименьшим
IP-адресом среди всех увлажнителей, к которым подсоединен кабель
управляющего сигнала/датчиков. При необходимости можно установить
один дополнительный увлажнитель (резервный), чтобы при выходе
одного из увлажнителей из строя суммарная производительность всей
группы оставалась такой же.
8.4 Настройки конфигурации схемы
ведущий/ведомый
Порядок настройки группы увлажнителей по схеме ведущий/ведомый:
1. Подсоедините кабели датчиков или управляющего сигнала к
увлажнителю и настройте все параметры (тип регулирования, тип
сигнала, максимальная производительность …);
2. Настройте сетевые адреса увлажнителей, чтобы все они принадлежали
одной подсети (маска подсети). Это настраивается в окне Eh02 (E.
Настройки – h. Диспетчеризация). Сетевой адрес настраивается на
дисплее каждого увлажнителя и все сетевые адреса должны находиться
в одной подсети. При необходимости обратитесь к системному
администратору. У каждого увлажнителя такие настройки по умолчанию:
адрес 192.168.0.1, маска подсети 255.255.255.0.
3. Подсоедините все увлажнителя, входящие в состав группы, которая будет
работать по схеме ведущий/ведомый, к сети Ethernet через коммутатор.
Если увлажнителей всего два, порты Ethernet их контроллеров c.pHC можно
соединить напрямую кабелем Ethernet категории 5 с разъемами RJ45.
4. Настройте параметры группы ведущий/ведомый, по очереди включая
все увлажнители (эти настройки можно делать на дисплее любого
увлажнителя):
4.1 Откройте окно Ed01 и нажмите кнопку “PRG”, чтобы перейти к
настройке параметров.
4.2 Введите сетевой адрес “Увлажнителя 1” и нажмите кнопку “ВВОД”.
4.3 Повторите вышеуказанные действия (4.1 и 4.2) для всех
увлажнителей в составе группы ведущий/ведомый.
(после подключения к сети каждый увлажнитель появляется в
составе группы)
Примечание: ведущим увлажнителем всегда (автоматически) становится
увлажнитель с наименьшим сетевым адресом среди всех увлажнителей, к которым
подсоединены кабели датчиков или управляющего сигнала.
Примечание: на передачу сигнала управления производительностью
своему ведомому/ведомым увлажнителя ведущему может потребоваться
несколько секунд (не более 10 сек). Эта же задержка может наблюдаться
при автоматической передаче прав ведущего другому увлажнителю
(например, при неисправности).
В группе ведущий/ведомый с соединением по сети Ethernet роль
ведущего выполняет увлажнитель heaterSteam Titanium по каскадному
соединению. У данной модели heaterSteam соединение выполняется
через контакты M8.1 и M8.2, по которым передается сигнал регулирования
производительности (0-10 В).
См. параграф 4.10 “Аналоговый выход заданной производительности ”.
8.4.1 Максимальная производительность группы
ведущий/ведомый
Можно указать как максимальную производительность отдельного
увлажнителя, так всей группы увлажнителей, работающих по схеме
ведущий/ведомый. Чтобы установить максимальную производительность,
откройте окно Ed07 (E. Настройки – d. Сеть), нажмите кнопку
и далее
кнопками ВВЕРХ и ВНИЗ найдите окно Ed03.
В параметре “Производительность” можно самостоятельно указать
максимальную производительность группы ведущий/ведомый.
А в параметре “Максимальная производительность” (не изменяемый)
показывается суммарная паспортная производительность всех
увлажнителей в группе. Таким образом, это максимально доступная
производительность группы ведущий/ведомый. Соответственно,
параметр “Производительность” всегда будет ≤ “Максимальная
производительность”.
В любом случае максимальную производительность можно указать для
каждого отдельного увлажнителя в группе, ограничив ее в зависимости
от его паспортной производительности. И тогда параметр “Максимальная
производительность” обновится с учетом введенных ограничений.
8.4.2 Чередование и порядок включения
увлажнителей в составе группы ведущий/
ведомый
Порядок включения увлажнителей в составе группы ведущий/ведомый
может быть “По очереди” или “Одновременно”. Это настраивается в окнах
Ed03 и Ed04. Откройте окно Ed07 (E. Настройки – d. Сеть), нажмите кнопку
и кнопками ВВЕРХ и ВНИЗ найдите окно Ed03 или Ed04 (окно Ed04
доступно, только если в окне Ed03 включено чередование увлажнителей).
Поочередное включение:
• увлажнители включаются по очереди один за другим в зависимости от
требуемой производительности увлажнения.
Пример: в состав группы ведущий/ведомый входит два увлажнителя
производительностью 80 кг/ч (176 фунт/час), в итоге суммарная
максимальная производительность получается 160 кг/ч (353 фунт/ч).
Пока требуемая производительность увлажнения ниже 50 % (80 кг/ч),
работает только один увлажнитель (например, увлажнитель №1), но
как только она становится больше 50 %, сразу включается второй
увлажнитель (в нашем случае это увлажнитель №2).
Одновременное включение:
• увлажнители включаются одновременно, и вся нагрузка распределяется
между всеми увлажнителями, входящими в состав группы.
Пример: в состав группы ведущий/ведомый входит два увлажнителя
производительностью 80 кг/ч (176 фунт/час), в итоге суммарная
максимальная производительность получается 160 кг/ч (353
фунт/ч). Если требуемая производительность увлажнения равна
50 %, включаются одновременно увлажнители №1 и №2 на
50-процентной мощности (40 кг/ч + 40 кг/ч = 80 кг/ч). Если требуемая
производительность увлажнения равна 90 % (144 кг/ч), увлажнители
№1 и №2 одновременно включаются на 90-процентной мощности (72
кг/ч + 72 кг/ч = 144 кг/ч).
Когда требуемая производительность увлажнения настолько низкая,
что необязательно работать всем увлажнителям, задействуется функция
чередования (автоматического чередования), которая учитывает
время наработки каждого увлажнителя и включает их так, чтобы у всех
увлажнителей было одинаковое время наработки. Чтобы включить
функцию чередования и настроить время наработки, введите часы
наработки в параметре “Автоматическое чередование” в окне Ed04.
Примечание: если параметр “Автоматическое чередование” = 0,
функция автоматического чередования выключена.
8.4.3 Включение и выключение функции
подогрева воды в увлажнителях, работающих
по схеме ведущий/ведомый.
Функция подогрева воды в увлажнителях в составе группы ведущий/
ведомый автоматически управляет электронагревателями в ведомых
увлажнителях и увлажнителях, находящихся в дежурном режиме. Когда
производительность работающих в данный момент увлажнителей
достигает 90 %, функция подогрева воды включает электронагреватели
остальных увлажнителей. Работа функции подогрева воды также зависит
от выбранного порядка включения увлажнителей/чередования.
Пример: в состав группы ведущий/ведомый входит два увлажнителя
производительностью 80 кг/ч (176 фунт/час), в итоге суммарная
максимальная производительность получается 160 кг/ч (353 фунт/ч).
Пока требуемая производительность увлажнения остается ниже 72
кг/ч (90 % от 80 кг/ч = 72 кг/ч), работает только один увлажнитель
(например, увлажнитель 1). Когда требуемая производительность
Кабель
главного
датчика
или внешнего
управляющего
сигнала
Кабель главного
датчика или внешнего
управляющего сигнала
Кабель главного датчика или
внешнего управляющего сигнала
