12
RUS
“heaterSteam” +0300080RU - rизд. 1.4 - 05.02.2018

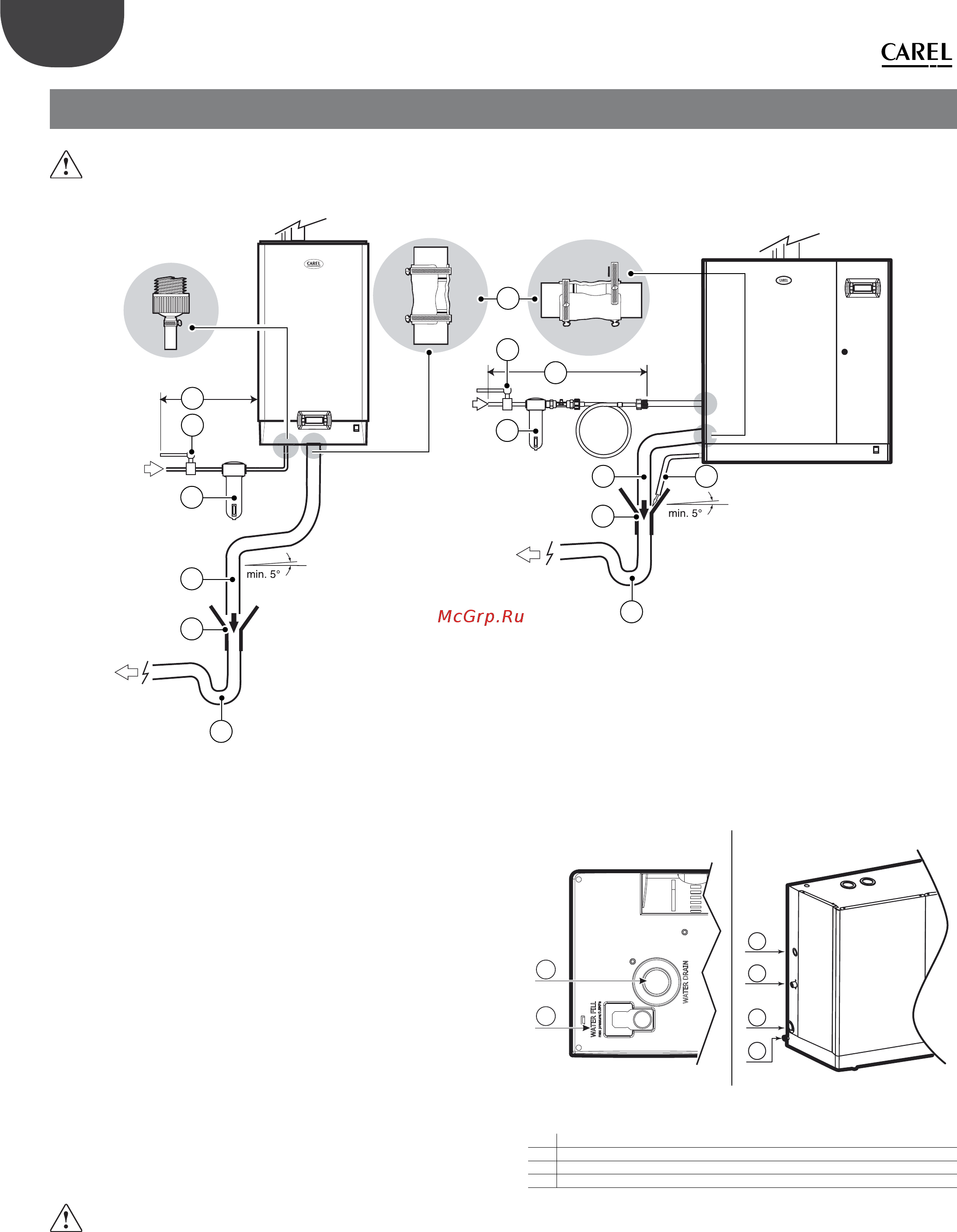

2. ВОДОПРОВОДНЫЕ СОЕДИНЕНИЯ
Важно: перед выполнением водопроводных соединений
необходимо обесточить увлажнитель.
Модели UR002..UR013 Модели UR020...UR080
1
1
3
3
4
4 7
5
6
6
2
2
4
5
Рис. 2.a
ВОДОПРОВОДНЫЕ СОЕДИНЕНИЯ:
1. установите перед увлажнителем ручной запорный клапан (для
перекрытия подачи воды);;
2. подсоедините увлажнитель к водопроводной трубе. Модели UR002...
UR013 подсоединяются гибкой водопроводной подводкой с
цилиндрической резьбой 3/4’’. Модели UR020...UR080 подсоединяются
гибкой водопроводной подводкой с обратным клапаном (артикул
FWHDCV0003, входит в комплект поставки), чтобы вода из увлажнителя
не могла попасть в водопроводную трубу;
3. установите механический фильтр для защиты от попаданий твердых
частиц (ставится за запорным клапаном).
4. подсоедините сливную трубку (выдерживающую температуру до 100
°C (212 ° F)) минимальным внутренним диаметром 40 мм (1.6 дюйма) для
моделей UR002-UR013 и мин. внутренним диаметром 50 мм (2 дюйма) для
моделей UR020 – UR080; в моделях со смесительной сливной трубкой
температура воды 60°C (140°F), а максимальная температура 25°C;
5. поставьте воронку для беспрепятственного слива воды по сливной трубе;
6. поставьте сифон (гидрозатвор) для предотвращения попадания
неприятных запахов из сливной трубы;
7. модели UR020...UR080: подсоедините сливную трубу от бачка к основанию
увлажнителя (ее можно завести в сливную воронку).
8. в моделях со смесительной сливной трубкой температура воды 60°C
(140°F), а максимальная температура 25°C (77°F).
Внимание:
• по окончании монтажа промойте водопроводную трубу примерно в
течение 30 минут, прокачивая по ней воду сразу на слив, минуя сам
увлажнитель. Это необходимо для удаления оставшихся после работы
грязи и твердых частиц, которые могут засорить клапан подачи воды и/
или стать причиной образования пены во время кипения воды в бачке;
• чтобы пар не возвращался назад, конец сливной трубки,
подсоединенной к увлажнителю, должен быть прямым длиной не
менее 30 см и идти вертикально вниз (Рис. 2.a).
Водопроводные соединения на увлажнителе:
Модели UR002...UR013 Модели UR020...UR080
B
A
A
D
B
C
Рис. 2.b Рис. 2.c
Обозначения:
A Штуцер приточной воды (также сливной смесительны штуцер для UR002-UR013)
B Сливной штуцер
C Сливной штуцер нижнего бачка (только в моделях UR020-UR080)
D Штуцер сливной смесительной трубки
