RUS
“heaterSteam” +0300080RU - rизд. 1.4 - 05.02.2018

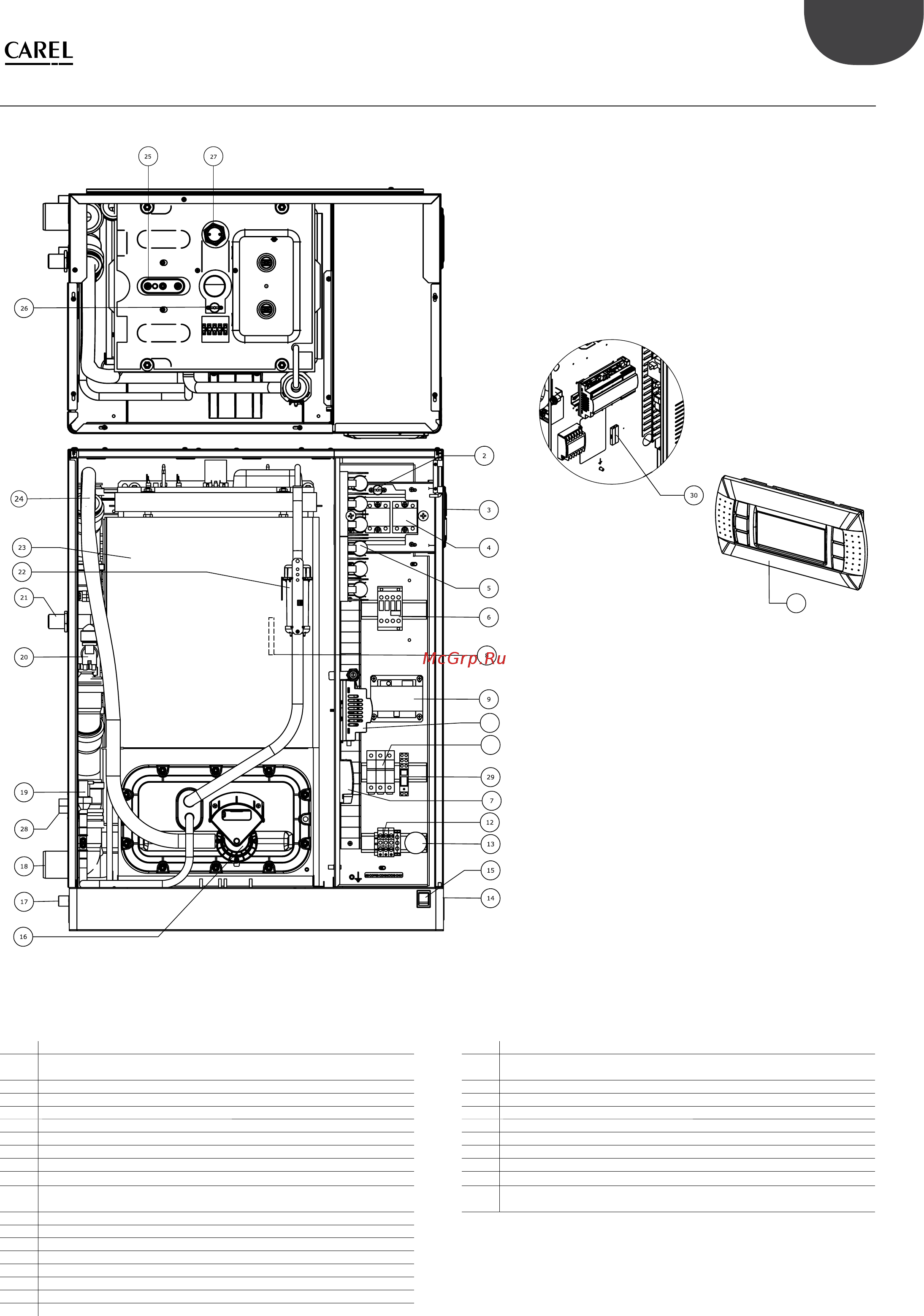

1.12 Внешний вид моделей UR020 – UR0080
Рис. 1.n
Обозначения:
1 Дисплей 20 Сливной смесительный клапан (по необходимости)
2
Автоматический выключатель с тепловым расцепителем для защиты
полупроводникового реле (Klixon)
21 Впускной штуцер смесительной сливной линии (по необходимости)
3 Вентилятор охлаждения 22 Датчик уровня
4 Полупроводниковое реле 23 Бачок котла
5 Предохранители электронагревателей (по необходимости) 24 Сливная трубка
6 Контактор 25 Электронагреватель (ТЭН)
7 Защита двигателя от перегрева (THP) 26 Защита бачка котла от перегрева (Klixon)
8 Гнездо датчика температуры NTX 27 Датчик вспенивания
9 Трансформатор 28 Впускной штуцер линии долива воды
10 Плата контроллера 29 Реле сливного насоса
11 Держатели предохранителей (F1, F2, F3) 30
X3-X4 (для подключения внешнего сливного смесительного клапана) – по
необходимости
12 Клеммная колодка питания
13 Защита от радиочастотных помех (по необходимости)
14 Кабельный ввод (питание)
15 Выключатель питания
16 Сливной насос
17 Сливной бачок (ø 19 мм)
18 Слив воды
19 Клапан подачи воды
